自适应夹持式钳形机械手执行机构

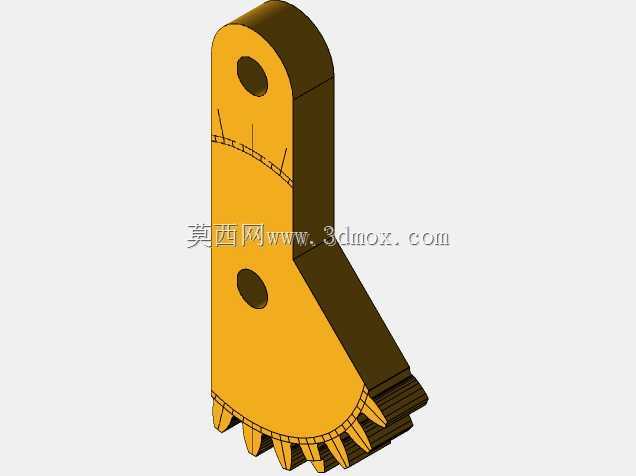

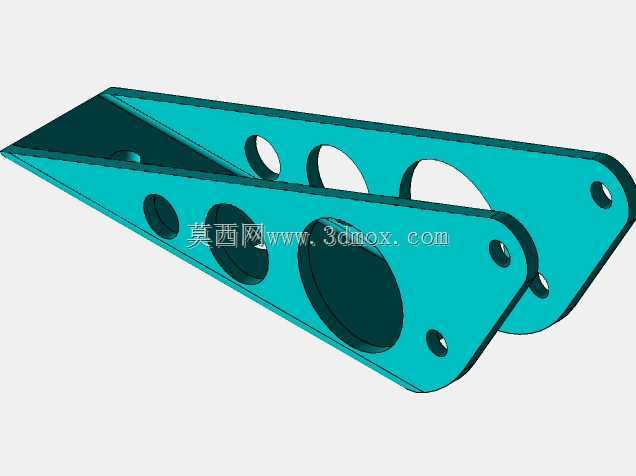

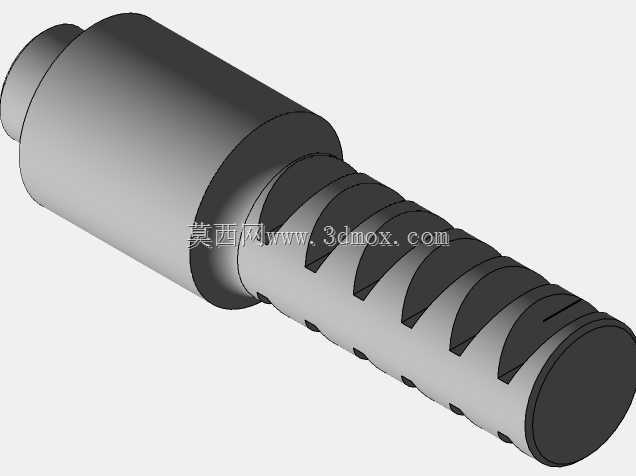

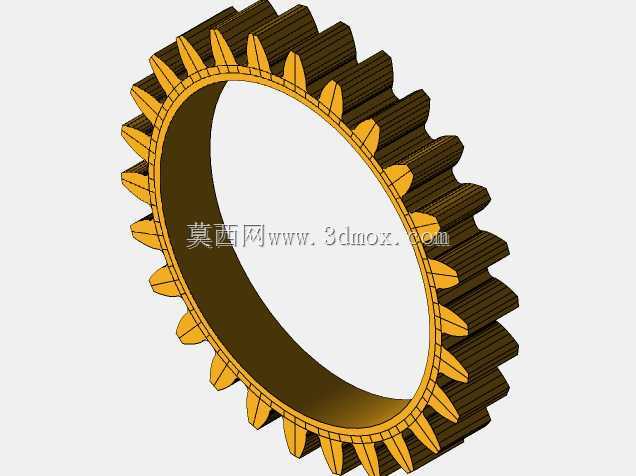

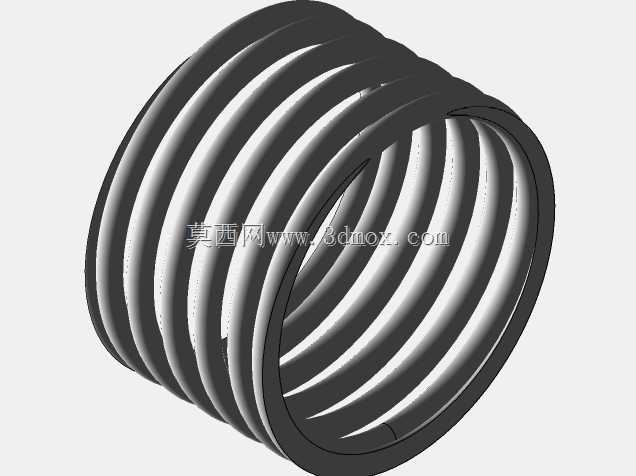

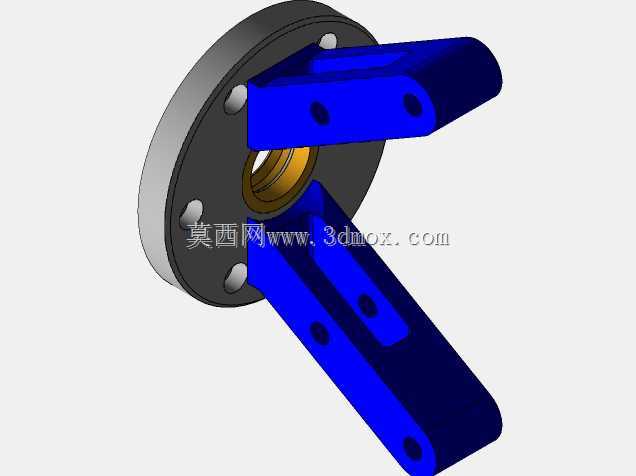

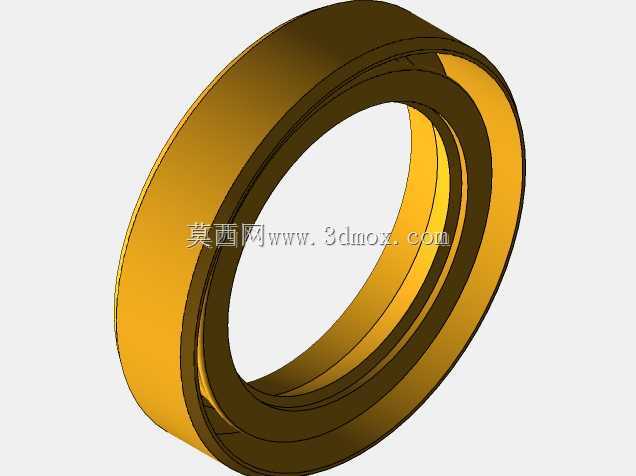

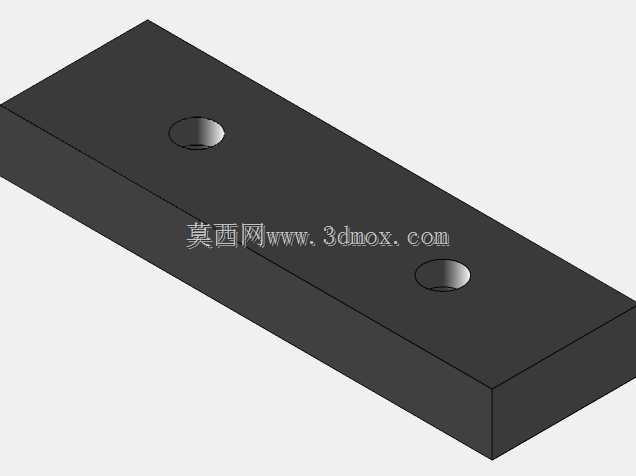

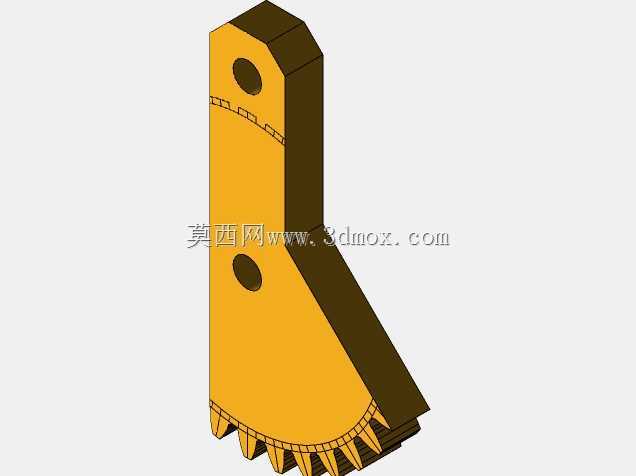

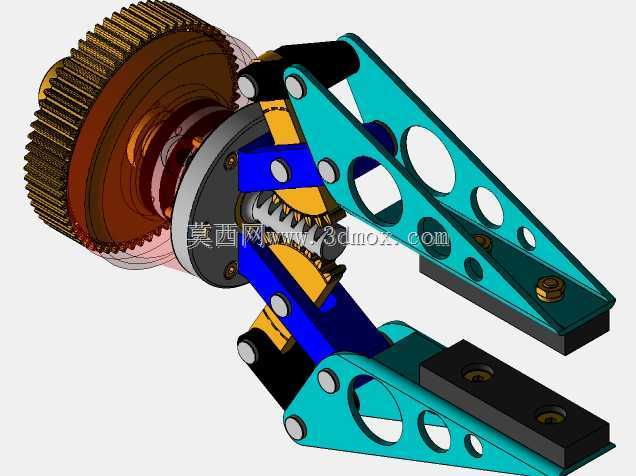

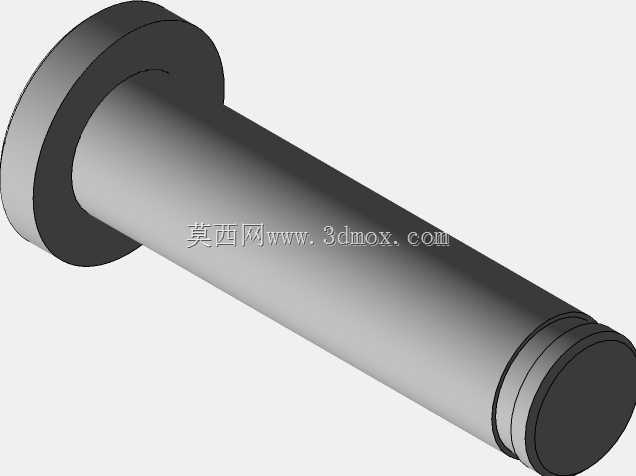

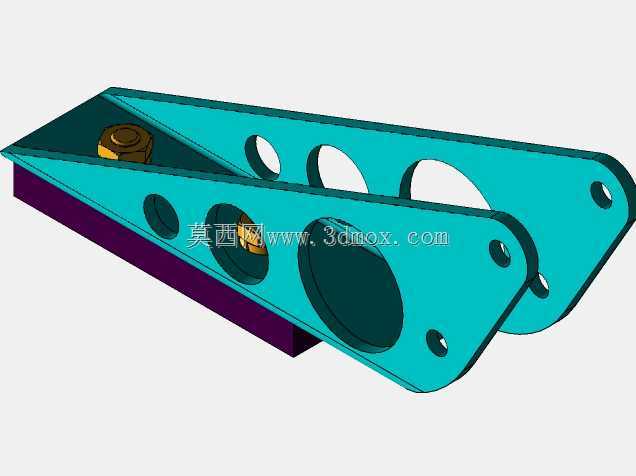

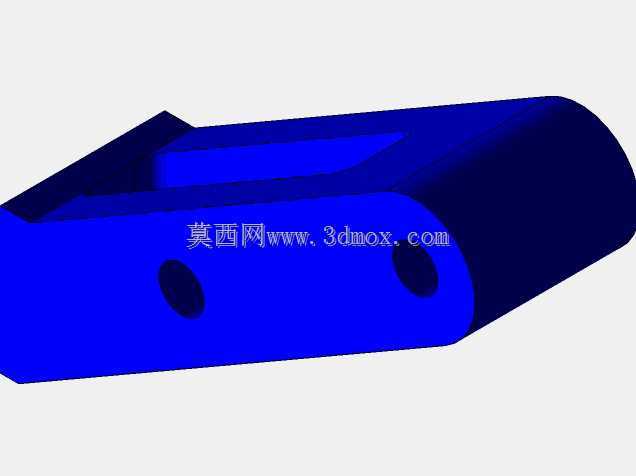

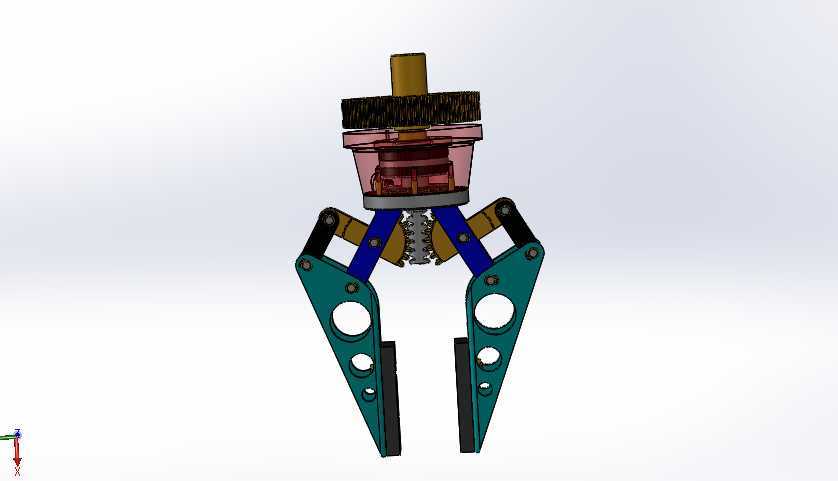

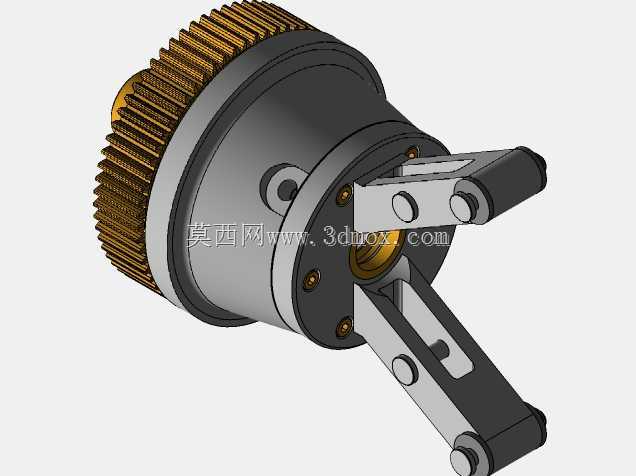

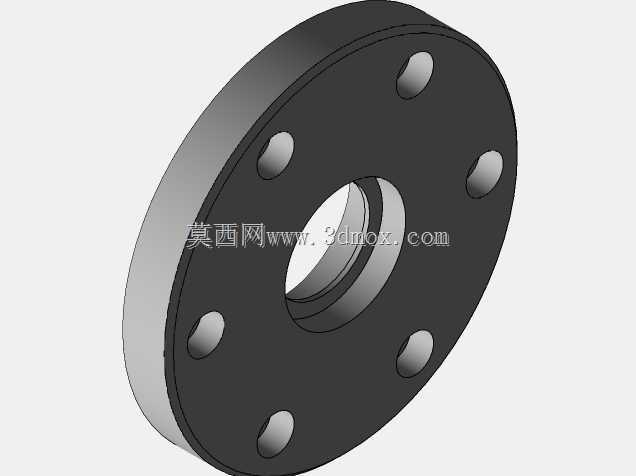

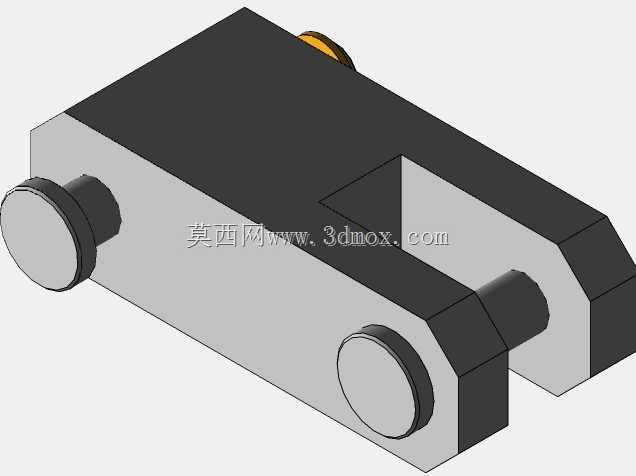

这款钳形夹持执行机构，主要适配工业自动化生产线中各类轴类、盘类、异形小件的上下料、转运、工位转序作业场景，在3C电子装配、小五金件加工分拣、小型零部件组装工位中应用广泛，可直接作为六轴机器人、直角坐标机械手的末端执行单元使用，替代人工完成重复性的抓取搬运动作，降低人工操作的重复劳动强度，同时提升抓取动作的一致性与工位节拍稳定性。从结构设计逻辑来看，该机构采用顶部同轴驱动的布局方式，动力输入段设置在机构最上端，通过内部的传动结构将旋转或直线驱动力转化为两侧夹臂的同步开合动作，中部设置的弹性复位结构可保证夹臂在无动力输入时保持初始张开状态，避免断电或断气状态下夹臂意外松脱导致工件掉落。两侧夹臂采用对称式的连杆传动布局，每侧夹臂通过多组铰接连杆与中部驱动座连接，保证开合过程中两侧夹爪的运动轨迹完全同步，不会出现单侧偏摆导致的工件夹持歪斜问题；夹臂本体做了镂空减重设计，在保证结构刚性的前提下降低末端整体重量，减少机械臂运行时的负载余量占用，夹臂内侧预留了夹块安装位，可根据实际抓取工件的外形更换橡胶、聚氨酯或者金属材质的定制夹块，适配不同表面硬度、不同外形轮廓的工件抓取需求。安装边界方面，该机构顶部设置标准的圆柱安装柄，可直接配套常规的机械手末端法兰转接件安装，安装柄直径适配行业内通用的末端夹具安装尺寸，整体机构的开合行程覆盖常规小型零部件的夹持尺寸范围，夹臂闭合时的最小夹持间隙可适配细轴类零件，张开时的最大开口可满足盘类、小型块状零件的抓取需求。设计过程中对各铰接点的转动间隙做了约束控制，连杆铰接处采用耐磨衬套结构，长期往复开合运行时不会出现过大的间隙累积，保证夹持精度的长期稳定性；驱动段的外壳做了防尘密封设计，可适配车间内多粉尘的加工场景，避免金属碎屑、粉尘进入内部传动结构导致的卡滞问题。在实际工位应用中，该夹钳可根据工件的重量调整驱动输入的力值大小，针对易碎薄壁件可降低驱动力避免夹伤工件，针对金属机加工件可提升驱动力保证抓取牢靠，不会在高速转运过程中出现工件甩脱的情况。
