四旋翼垂直起降猎鹰无人机结构设计

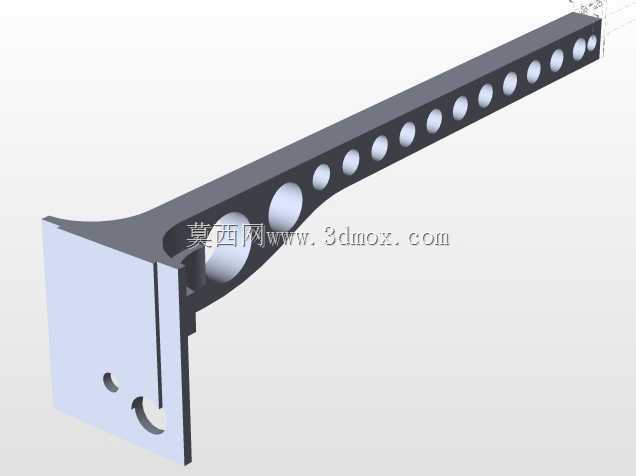

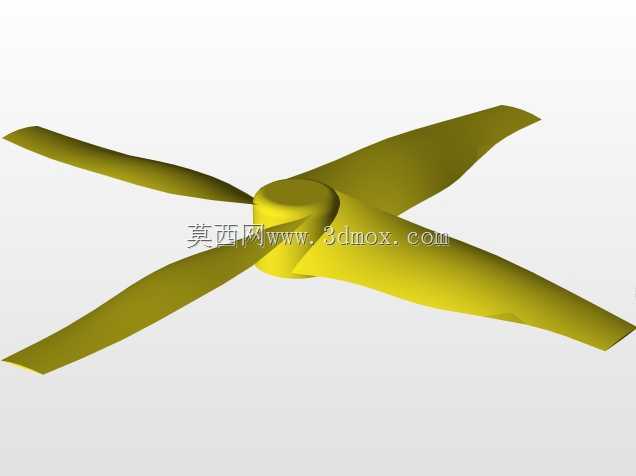

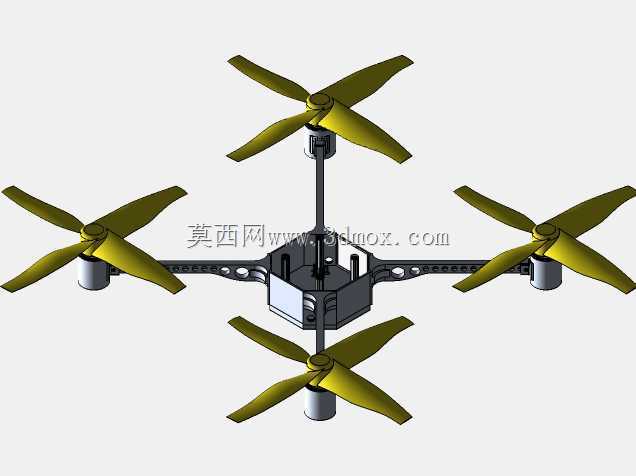

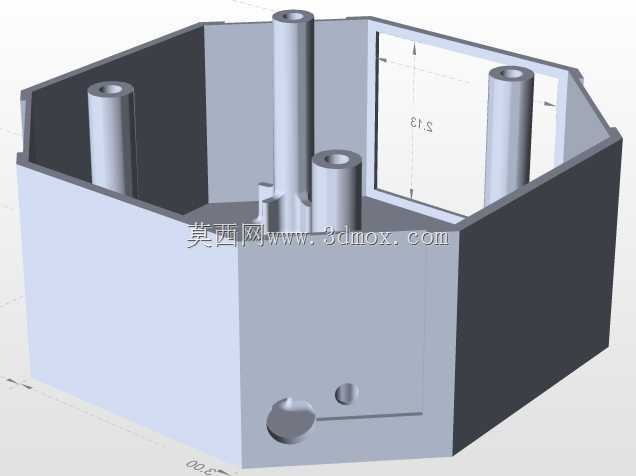

这款四旋翼飞行器的结构设计，核心围绕低空近距作业场景的实用需求展开，可适配小范围航拍测绘、园区巡检、轻量载荷投送等常见民用场景，整体结构优先保障飞行稳定性与拆装维护便捷性。机臂采用对称十字布局，四个旋翼单元分别布置在机臂末端，相邻机臂夹角保持90度，旋翼旋转平面处于同一水平高度，这种布局能让各旋翼的升力输出形成均匀的力矩平衡，飞行过程中姿态调整的响应速度更快，悬停状态下的姿态偏移量更小。中心舱体作为整机的承载核心，内部预留了飞控板、电池、信号接收模块的安装位，舱体侧壁设置了走线槽与固定孔位，可避免飞行过程中线缆晃动干扰传感器工作，同时舱体上下盖采用快拆卡扣结构，无需额外工具即可完成内部元器件的检修更换。机臂与中心舱的连接位置做了加强筋过渡，可降低飞行过程中机臂的谐振幅度，机臂末端的电机安装座设置了同轴定位台阶，能保证电机输出轴与旋翼安装面的垂直度，减少旋翼转动时的偏心振动。旋翼采用三叶式设计，相比同尺寸两叶旋翼能在更低转速下提供同等升力，可降低飞行过程中的气动噪音，同时桨叶根部做了圆弧过渡，能减少应力集中导致的桨叶断裂风险。整机安装边界充分考虑了收纳运输需求，机臂可沿中心舱铰接位置向内折叠，折叠后整体外轮廓尺寸可缩小至展开状态的40%左右，能适配常规便携背包的收纳空间。起落支撑结构直接集成在电机安装座下方，采用柱状缓冲结构，降落时可吸收地面冲击，避免冲击力直接传递至中心舱内的精密元器件，同时支撑柱的高度经过测算，可保证搭载常规可见光吊舱时，镜头不会被起落结构遮挡拍摄视野。各结构件的壁厚设置兼顾了强度与重量控制，非承力部位做了镂空减重处理，在保证整机结构刚性满足飞行载荷要求的前提下，尽可能降低整机自重，提升有效载荷占比。电路走线沿机臂内部空腔布置，可避免线缆外露带来的气动阻力增加，同时也能减少飞行过程中树枝、线缆等外物勾挂的风险。
