可折叠迷你四旋翼航拍无人机结构设计

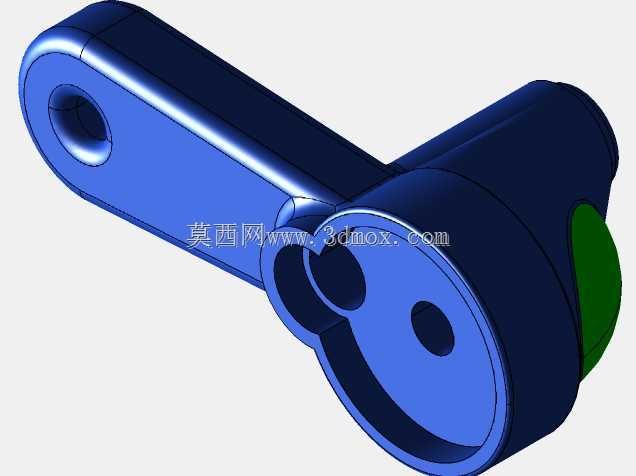

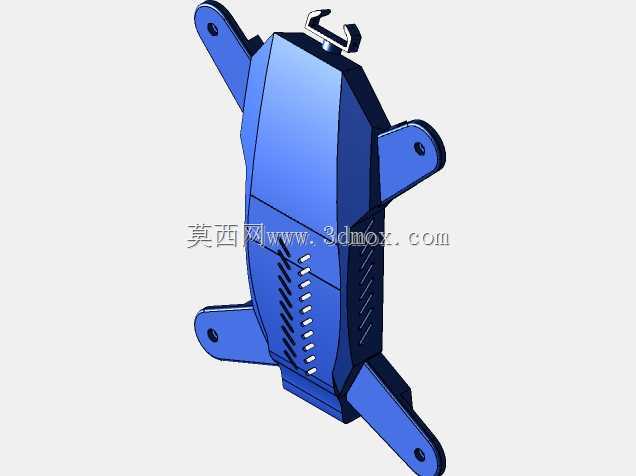

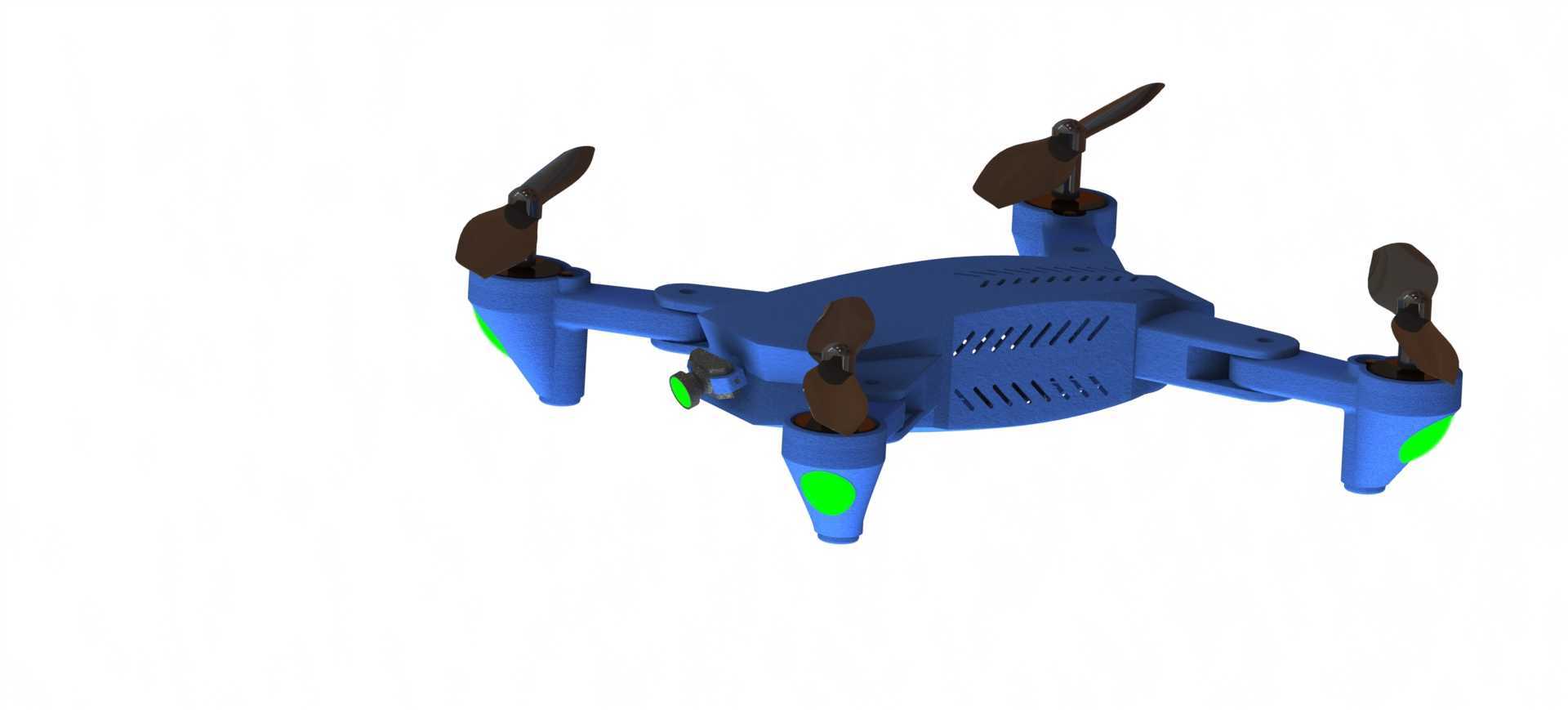

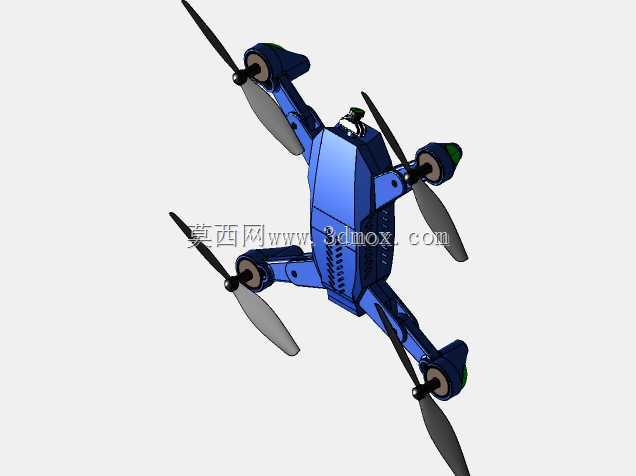

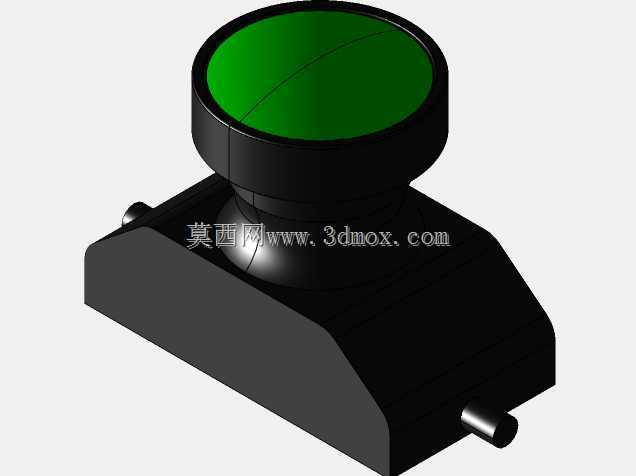

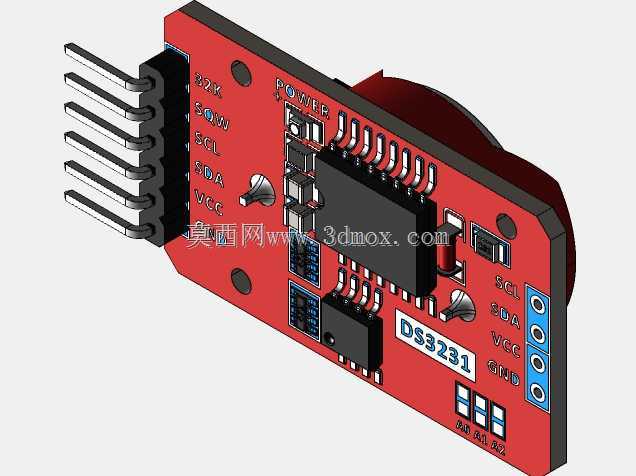

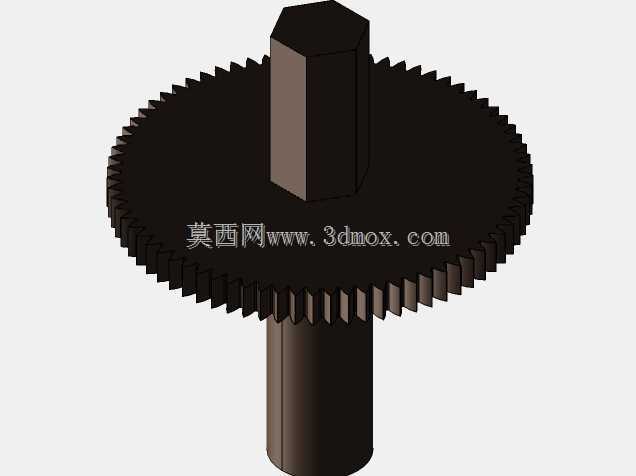

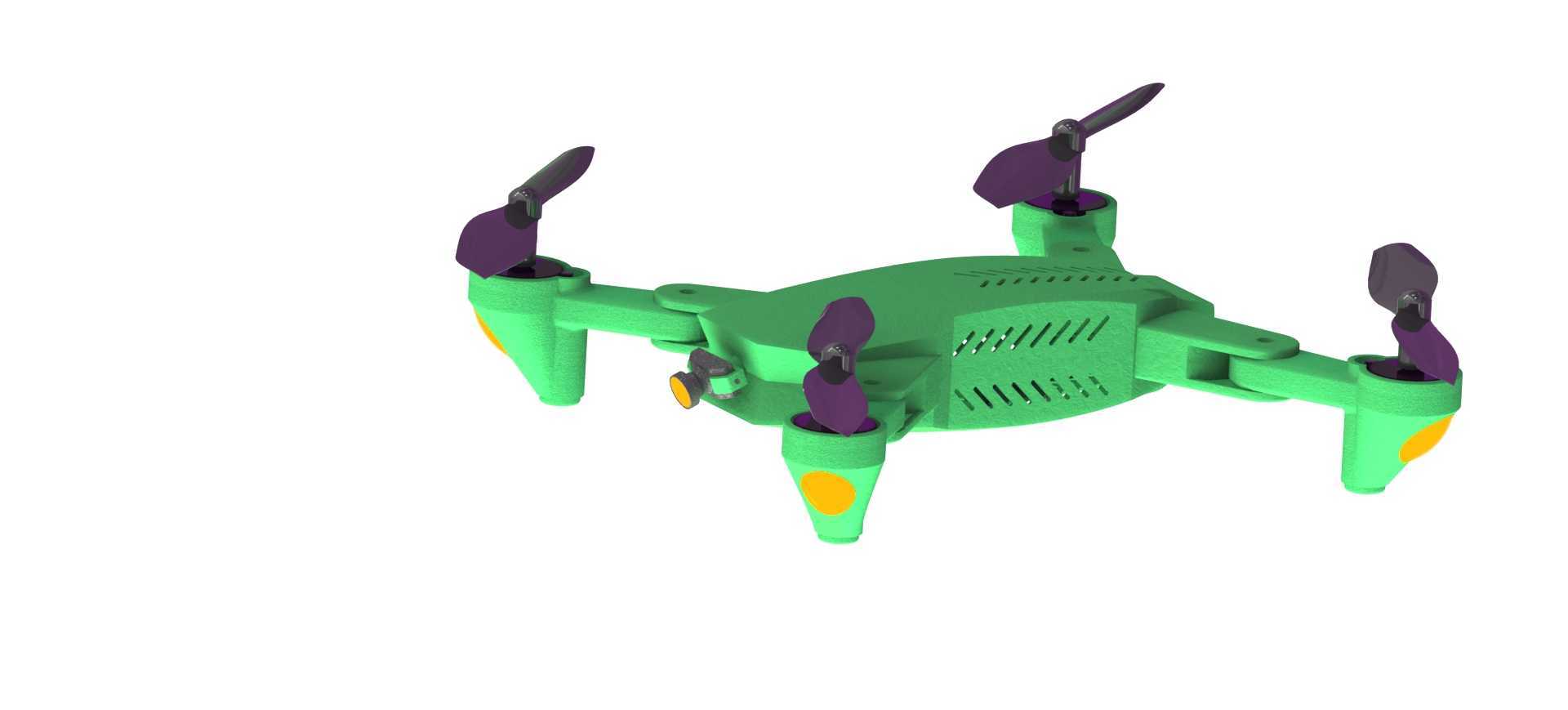

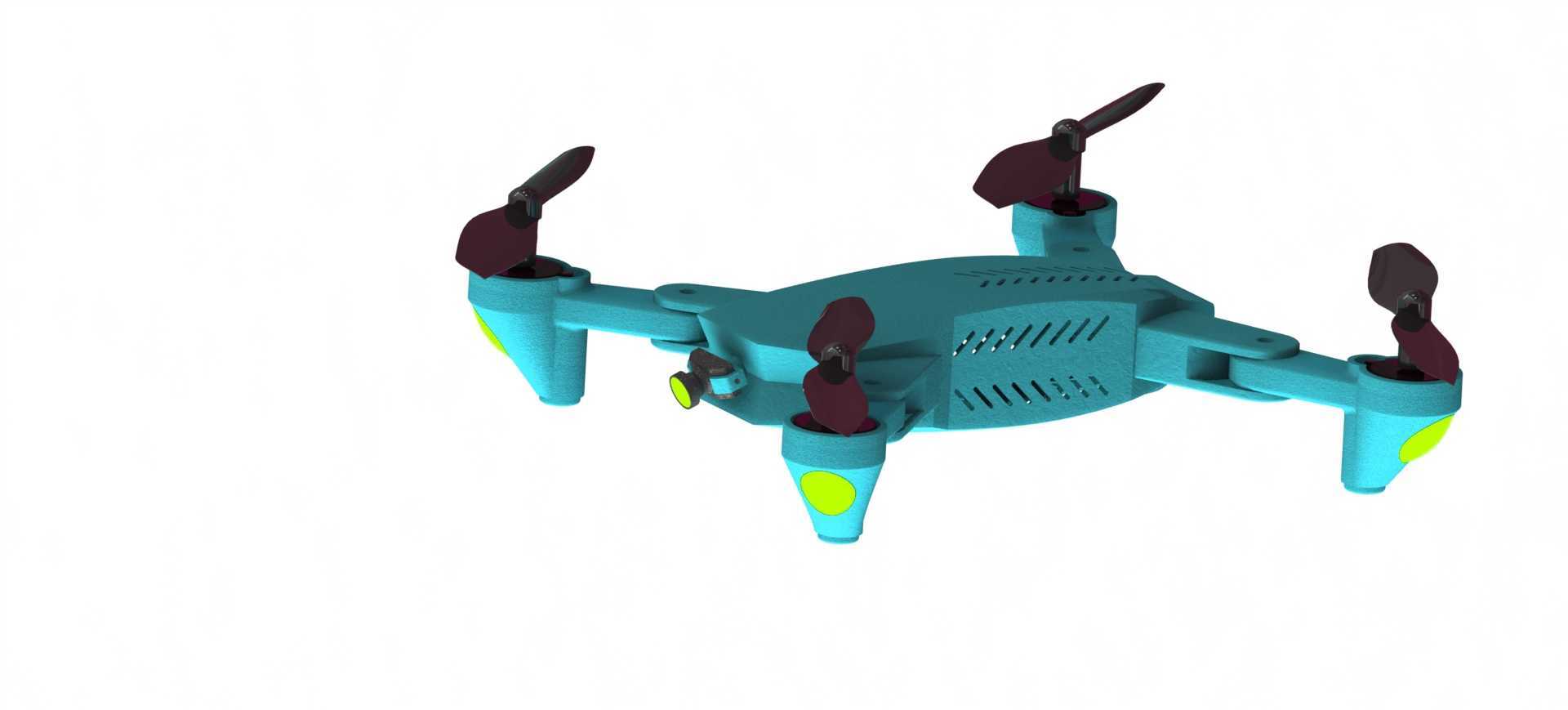

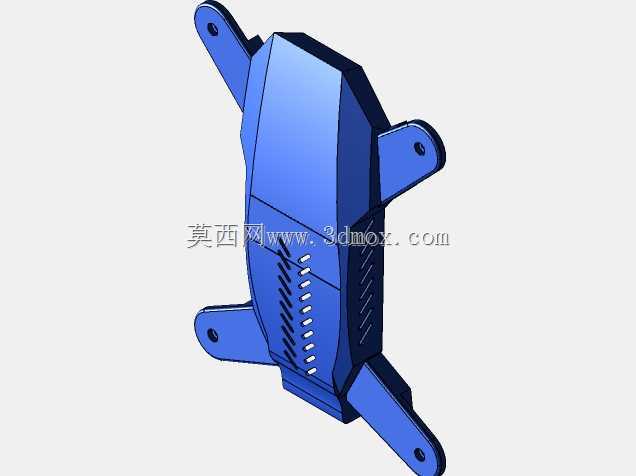

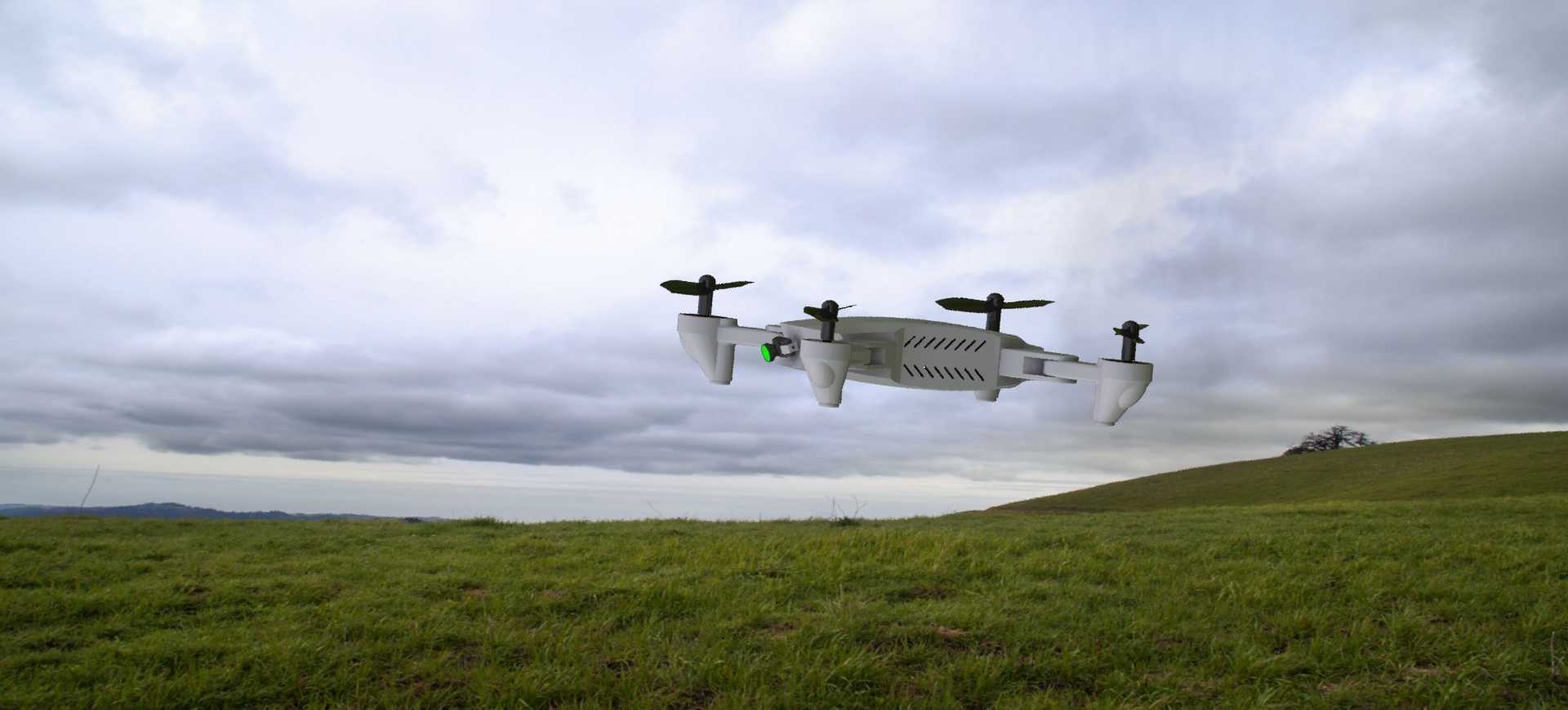

这款小型四旋翼飞行器的结构设计，优先适配消费级近景航拍、室内外轻量巡检的使用场景，整体采用机臂可折叠的布局逻辑，在非工作状态下可将四个带旋翼的机臂向机身主体方向收拢，大幅缩小收纳占用空间，方便用户随身携带，适配日常外出拍摄、狭小空间作业的携带需求。机身主体采用一体化上盖与下壳扣合的结构，表面预留的格栅式散热槽直接对应内部飞控板、电调模块的发热区域，无需额外加装散热构件即可满足长时间悬停、连续飞行时的空气对流散热需求，同时格栅的排布方向顺着飞行时的迎面气流方向，能进一步提升散热效率，避免内部元器件因积热出现工作异常。机臂与机身主体的连接位置采用铰接式转轴结构，转轴处预留了限位卡点，展开时机臂可自动卡入工作位置，保证飞行过程中机臂不会因气流冲击、机动动作出现晃动偏移，收拢时只需轻按卡点即可完成折叠，操作无需额外工具。机臂末端的电机安装座做了下沉式设计，将驱动旋翼的微型电机嵌入安装座内部，既可以降低整机重心提升飞行稳定性，也能对电机外壳形成防护，减少轻微碰撞时电机受损的概率。旋翼采用快拆式安装结构，与电机输出轴的配合采用卡扣式设计，无需借助辅助工具即可完成旋翼的更换，适配日常使用中旋翼磨损后的快速替换需求。机臂末端与机身前部预留的橙色标识块，一方面可在飞行时提供清晰的视觉方位参考，帮助操作人员快速判断飞行器的机头朝向，另一方面也采用了软胶材质，在发生轻微碰撞时可起到缓冲吸能的作用，降低结构件开裂的风险。整机的安装边界充分考虑了内部元器件的排布空间，机身中部预留的舱体可容纳锂电池、飞控主板、图像传输模块等核心部件，舱体内部设置了多个定位柱与卡扣，可直接将电路板卡合固定，减少螺丝的使用数量，降低整机装配难度与自重。起落结构与机臂底部做了一体化延伸设计，无需额外加装独立起落架，即可在降落时为机身底部的摄像头模块、电池舱提供足够的离地间隙，避免降落时地面凸起剐蹭镜头或电池外壳，同时一体化的起落结构也减少了额外构件带来的气动阻力与多余重量。旋翼的尺寸与机臂长度做了匹配设计，保证相邻旋翼在转动时不会出现干涉，同时桨叶的翼型经过优化，在保证足够升力的前提下降低转动时的噪音，适配消费级场景的使用需求。
