铝合金长条带孔调节连接臂结构

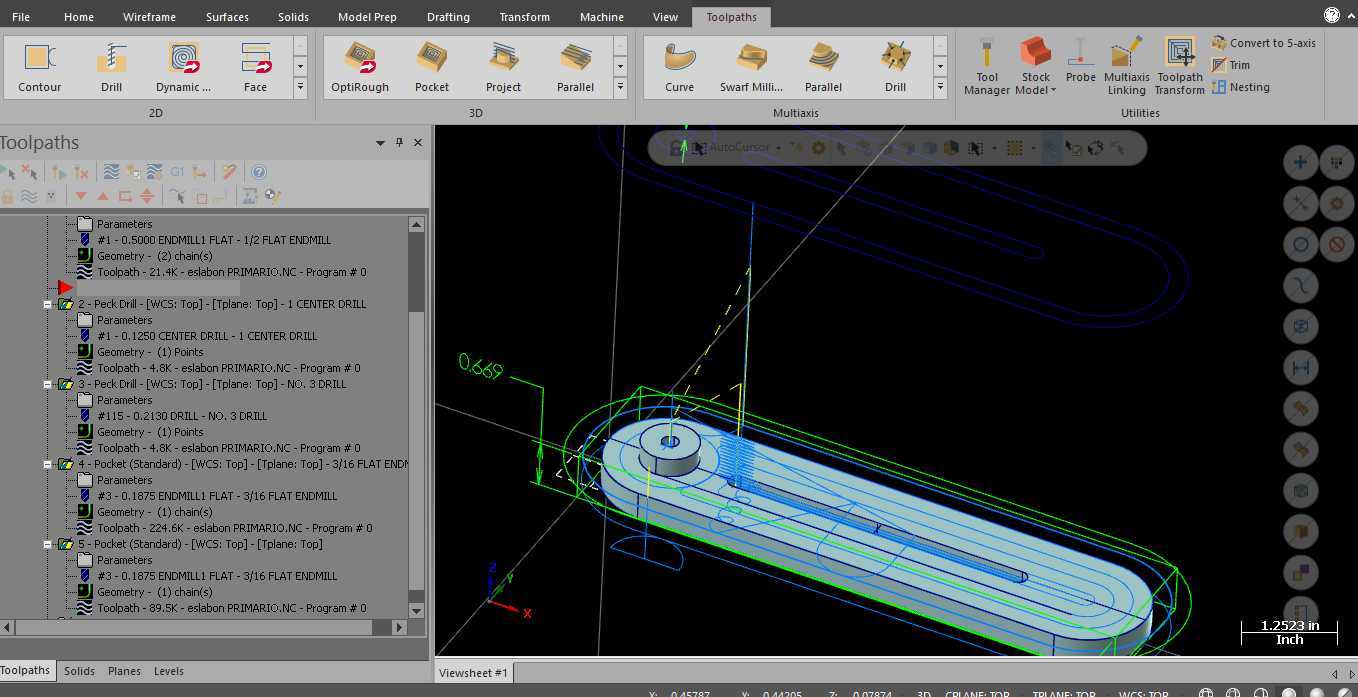

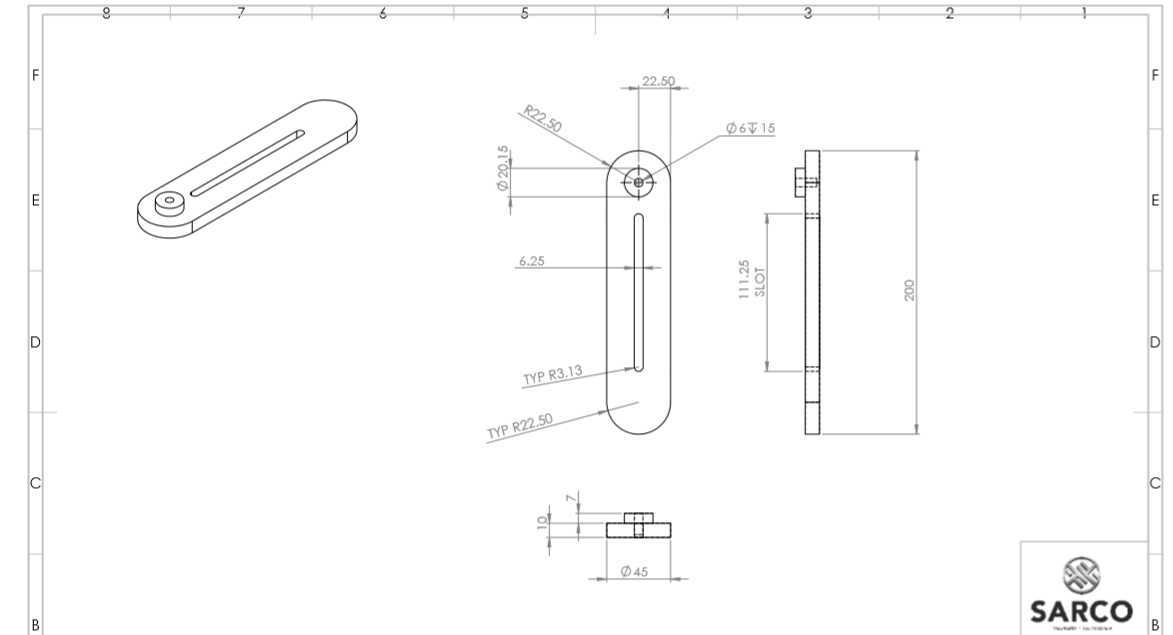

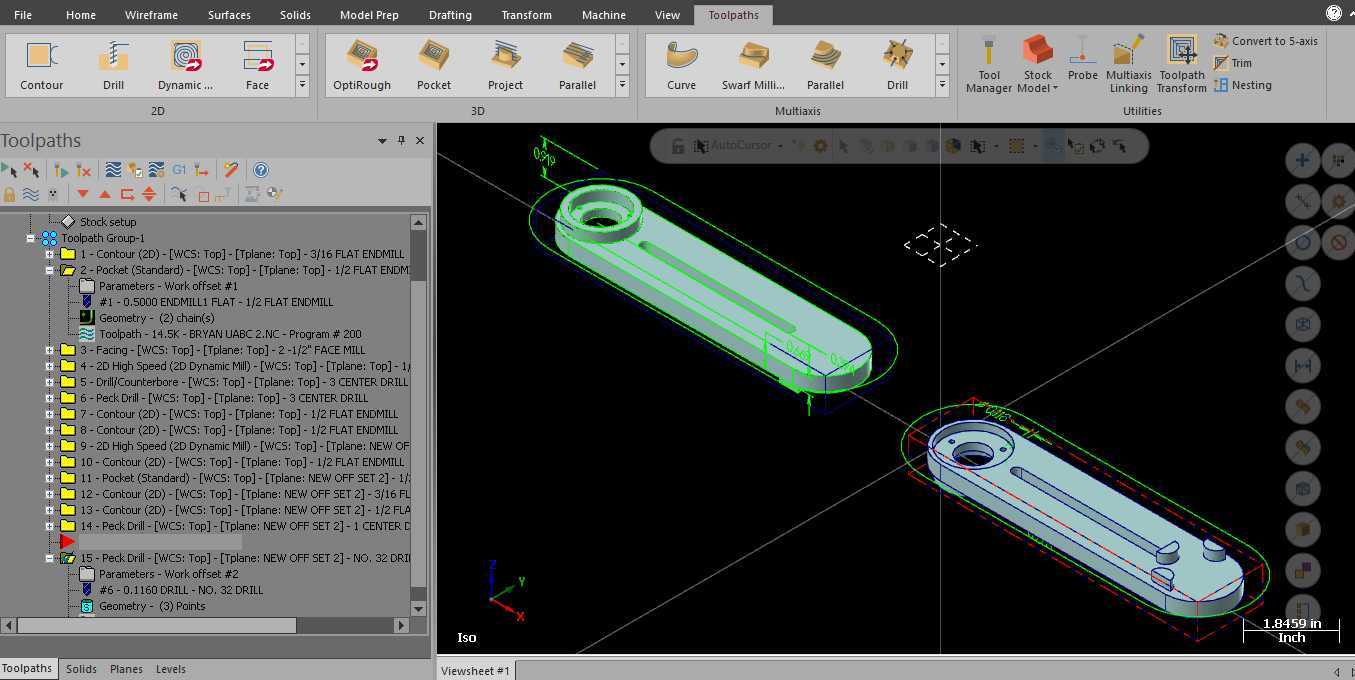

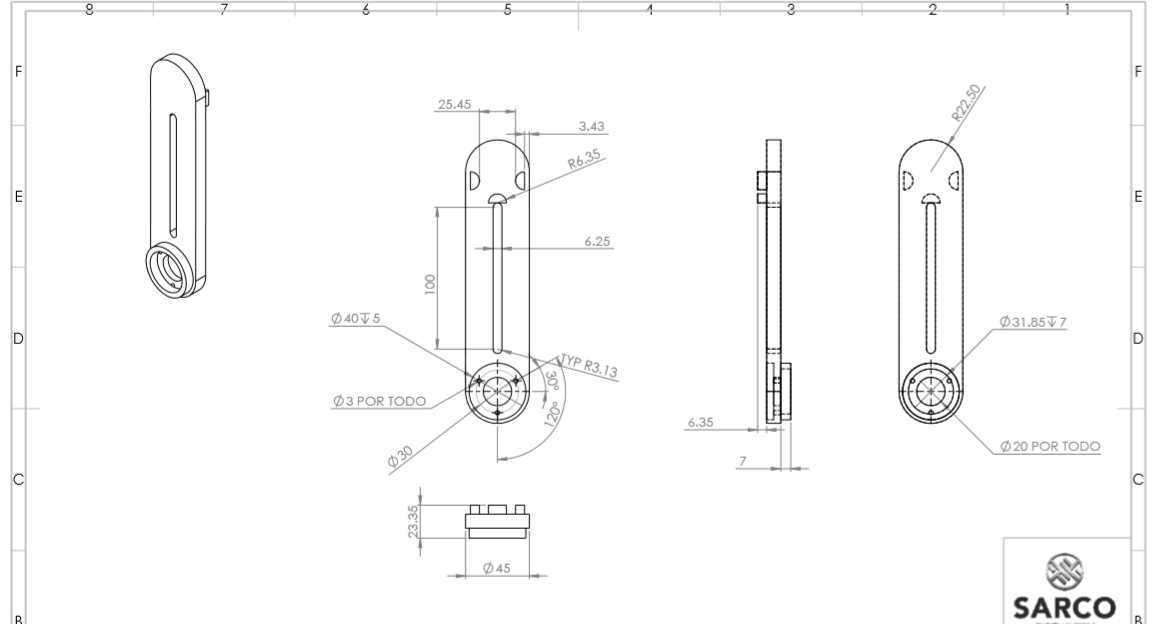

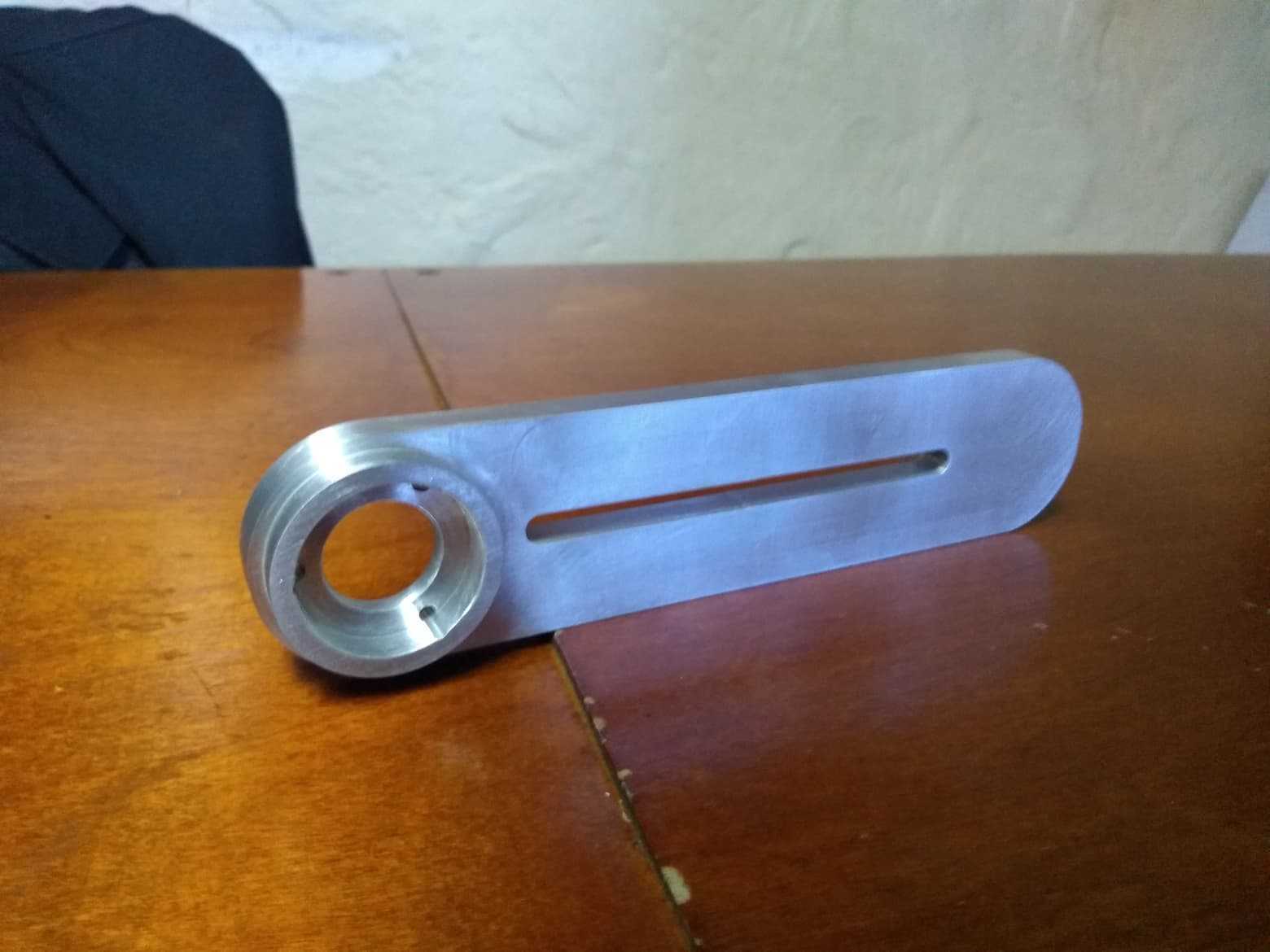

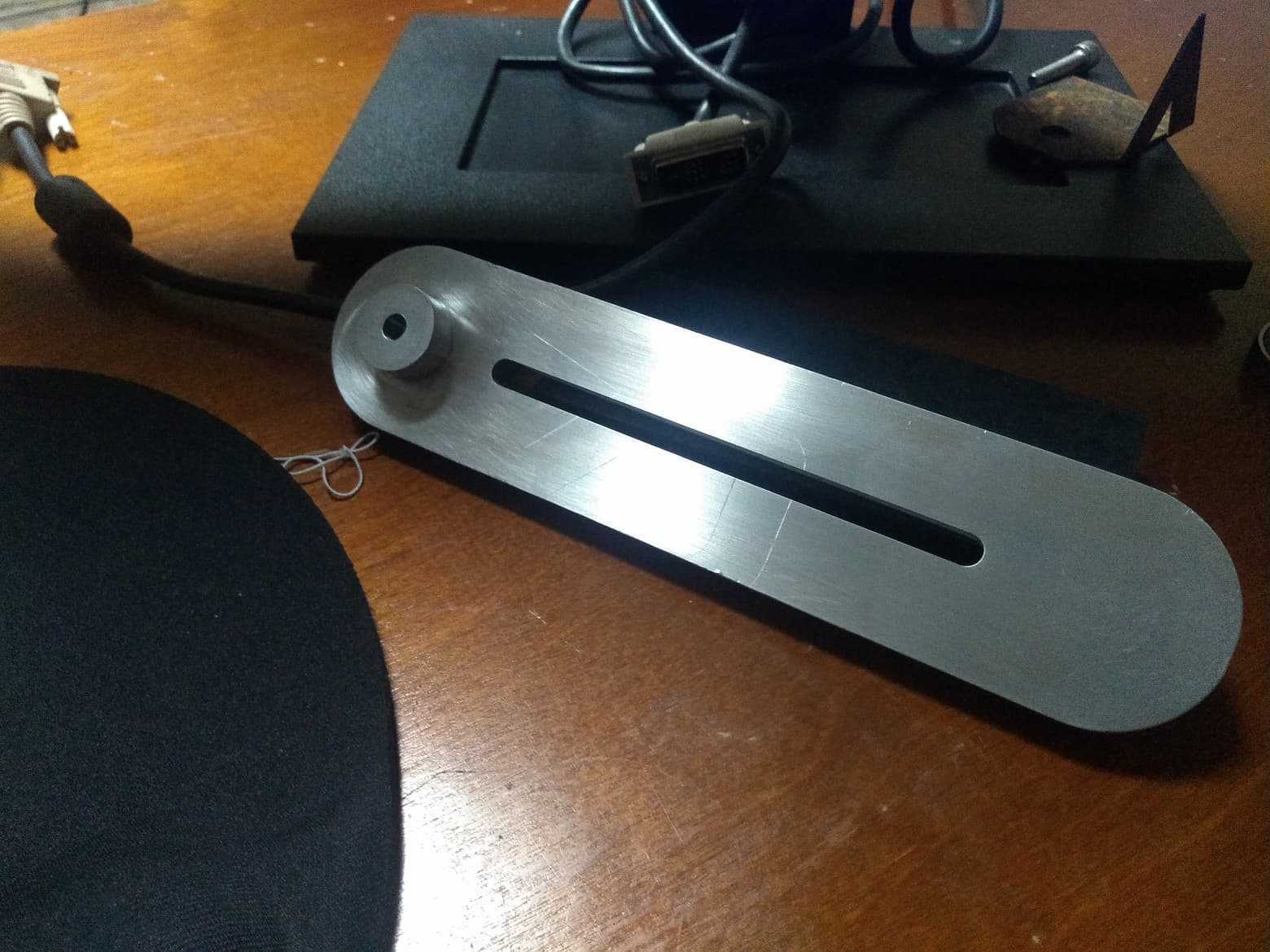

这类带长槽的铝合金连接臂，在轻工自动化输送线、小型专用工装夹具的行程调节结构中应用十分普遍，日常做非标设备改型时经常会遇到同类结构的设计需求。零件一端的带安装孔圆环端，是整套结构的回转铰接基准，内孔需要与配套的铰接销轴做间隙配合，端面上预留的小螺纹孔用于装配轴向限位顶丝，避免销轴工作过程中出现轴向窜动，圆环端面与销轴安装座的贴合面需要做铣平处理，保证铰接转动时无卡滞、端面贴合受力均匀。零件主体延伸出的长条形臂身上开设的通长直槽，是整套结构的核心调节功能区，槽宽尺寸按照配套的锁紧螺栓外径做适配设计，预留合理的装配间隙，槽的长度直接决定了整套连接结构的行程调节范围，实际设计时需要结合设备的行程需求核算槽的有效长度，避免调节行程不足或者槽长过大导致臂身结构强度冗余不足。零件的外形采用圆弧收头设计，一方面是去除加工锐边避免装配时划伤操作人员，另一方面也能减少臂身端部的应力集中，提升零件长期受交变载荷时的结构稳定性。材质选用6061铝合金做硬质阳极氧化处理，相比钢制零件重量降低60%以上，同时表面硬度足够应对日常的锁紧摩擦、铰接转动磨损，在需要频繁调节位置的轻载传动场景下，使用寿命完全能满足工况要求。设计这类零件时，首先要确认铰接端的安装边界：圆环的外径尺寸不能超过安装座的避让空间，避免转动时与周边的管线、其他结构件发生干涉；臂身的厚度需要结合受力载荷核算，当承受的径向载荷超过200N时，需要适当增加臂身厚度或者在臂身侧面增设加强筋，避免锁紧受力时臂身出现弯曲变形。长槽的两端需要做圆弧过渡，圆弧半径与槽宽的一半保持一致，既方便铣削加工一次走刀成型，也能避免槽端直角处出现应力开裂的问题。实际装配时，铰接端先穿入销轴完成定位，再将配套的T型螺栓或者六角螺栓穿入长槽内，调整到需要的工作位置后锁紧螺母，即可完成整套连接结构的位置固定，当需要调整传动行程或者连接位置时，只需松开螺母沿长槽滑动臂身到目标位置重新锁紧即可，无需拆卸整套铰接结构，调节操作十分便捷。这类结构也常被用在小型包装设备的料挡位置调节、检测工装的探头安装支架调节、小型传送带的张紧臂结构中，相比定长的连接臂，适配性更强，能覆盖同系列设备不同规格的调节需求，减少非标零件的种类，降低生产加工的备件成本。零件的所有棱边都做了0.5mm的倒角处理，去除铣削加工产生的毛刺，装配时不会割破配套的密封件或者电线绝缘层，臂身的平面度控制在0.1mm以内，保证锁紧时螺母与臂身表面完全贴合，锁紧后不会出现位置偏移。
