星型五缸航空活塞动力结构设计

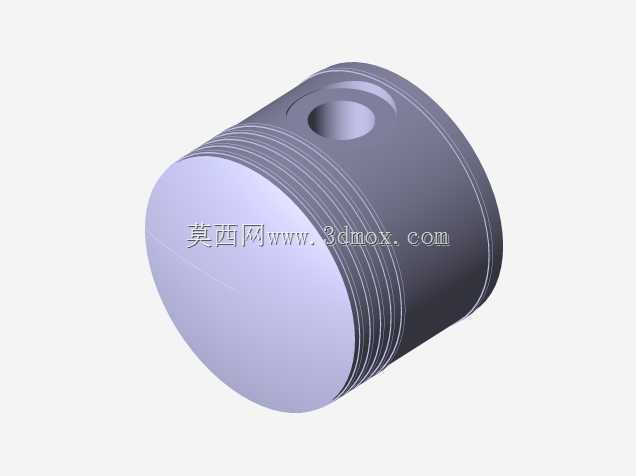

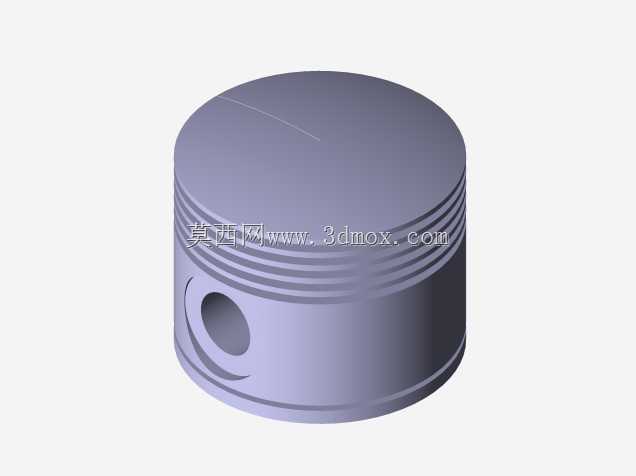

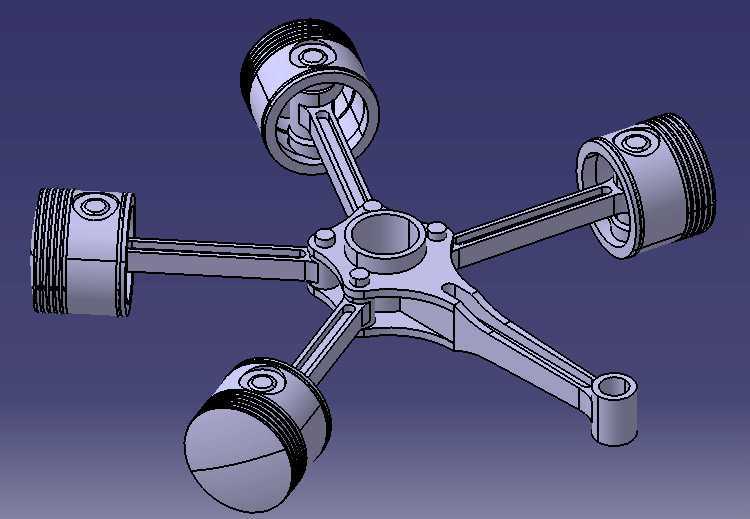

早期螺旋桨航空器的动力选型中，这类星型布置的活塞动力结构曾是绝对主流配置，相比直列、V型排布的同排量活塞机，径向布局的核心优势在于曲轴长度极短，整机轴向尺寸可以压缩到非常紧凑的区间，适配早期螺旋桨飞机机头的狭小安装空间，同时多缸围绕中心曲轴均匀分布的结构，能让曲轴运转时的往复惯性力在径向实现自平衡，不需要额外加装大质量的平衡轴结构，既降低了整机自重，也减少了高速运转时的整机振动量级，对早期轻型飞机的机架结构强度要求更友好。这套结构的核心设计逻辑围绕中心曲柄的回转中心展开，五个气缸沿圆周方向呈72度夹角均匀排布，每一组连杆的大端都与中心曲柄销配合，活塞在气缸套内做往复直线运动时，通过连杆将推力传递到曲柄，将直线往复运动转化为曲轴的旋转扭矩输出。设计过程中需要严格控制每根连杆的中心距公差，保证五个活塞到达上止点的相位差完全均匀，避免各缸做功间隔不均导致的曲轴冲击载荷；活塞裙部的型线设计要兼顾往复运动的导向性与热膨胀余量，活塞环槽的位置需要匹配燃烧室内的燃气密封与机油刮除需求，避免工作过程中出现窜气、烧机油的问题。从安装边界来看，这类动力结构的径向最大轮廓由活塞处于外止点时的气缸外缘尺寸决定，中心曲轴的输出端通常布置在机匣前端，直接连接螺旋桨驱动法兰，机匣后端则预留附件安装位，用来布置点火机构、燃油供给组件与润滑系统接口。由于气缸完全暴露在外部气流中，早期的这类航空发动机不需要设计复杂的水冷散热回路，直接依靠飞行时的迎面气流就能带走气缸工作产生的热量，大幅简化了散热系统的结构复杂度，降低了整机故障概率。在做三维结构建模时，需要重点校核连杆摆动过程中与相邻气缸、中心机匣的运动间隙，避免曲轴运转时出现运动干涉；曲柄销的配合面需要预留足够的润滑通道，保证多根连杆大端在同一销轴上摆动时能形成稳定的油膜，减少磨损。这类径向排布的动力结构除了航空领域应用外，在部分小型固定式动力机组、早期轻型摩托动力上也有过衍生应用，其紧凑的轴向尺寸、优秀的自平衡特性，至今仍是小排量大扭矩紧凑型动力装置的参考设计方向，建模过程中对往复运动件的质量分配、相位匹配的校核思路，也能为其他多缸往复动力的结构设计提供参考。
