机加工手动台钳夹持工装结构设计

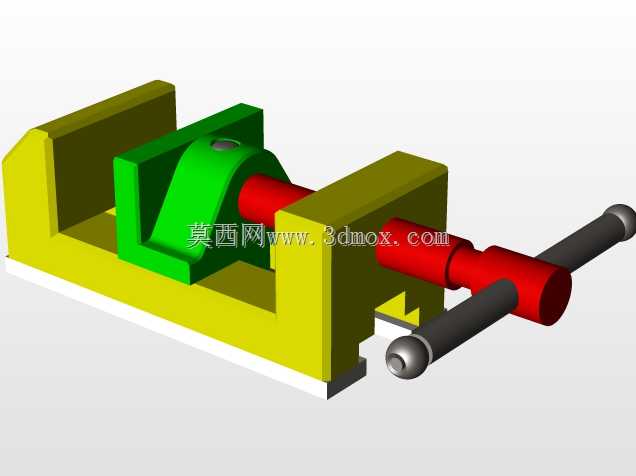

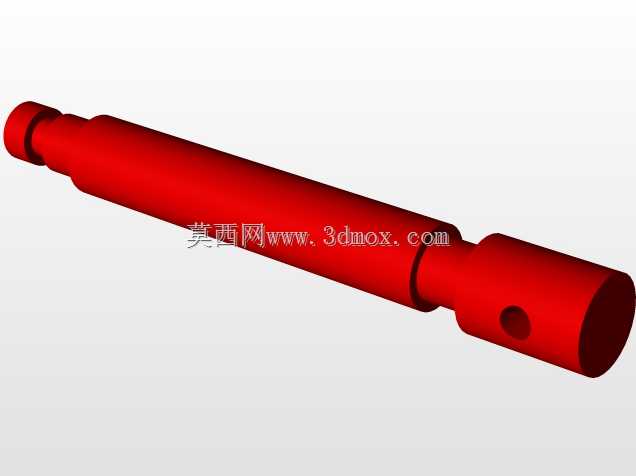

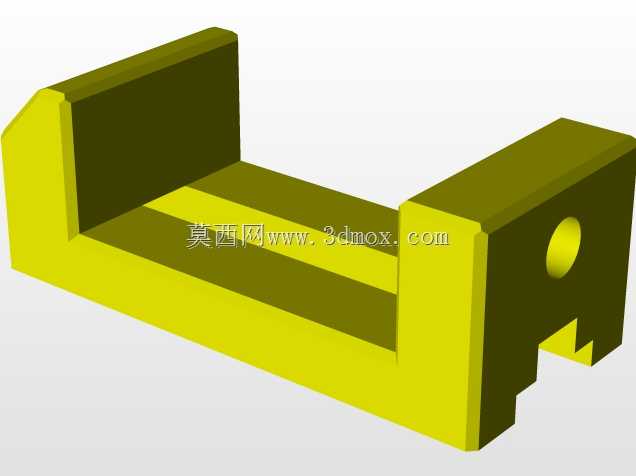

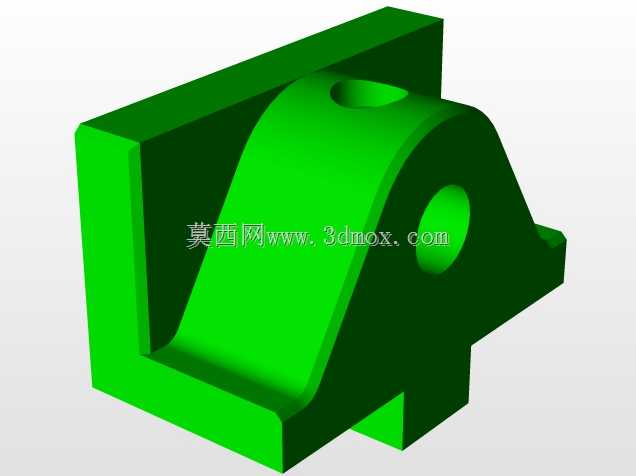

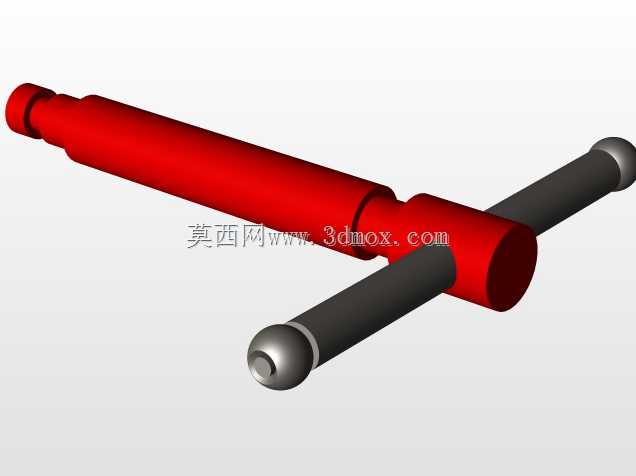

这款手动台钳的结构设计完全围绕机加工、钳工装配场景的实际夹持需求展开，在做三维结构排布时，首先考虑的是常规台式作业的安装边界，整体底座采用平直规整的铸铁式结构设计，底部预留的安装孔位可直接适配多数标准钳工工作台的T型槽间距，安装后整体突出工作台面的高度控制在合理范围，不会因过高导致操作时工件晃动，也不会因过低限制异形工件的夹持空间。从功能特性来看，钳身采用固定钳身与活动钳身配合的经典结构，固定钳身与底座为一体化刚性连接，保证夹持大尺寸工件时的整体抗扭强度，活动钳身通过梯形丝杠副实现进给运动，丝杠两端的支撑结构做了同轴度优化，转动摇杆时活动钳身的进给行程无卡顿，空行程间隙控制在极小范围，夹持工件时不会出现钳口偏移的问题。钳口部分做了可更换式设计，表面加工有交叉防滑齿纹，针对不同材质的工件，还可以更换铜质、铝质或者橡胶材质的软钳口，避免夹持表面精度要求高的工件时出现夹伤、压痕问题。在实际应用场景中，这类台钳除了承担钳工划线、锉削、锯切、攻丝等基础手工作业的工件固定工作外，还可以搭配小型钻床、轻型铣床使用，承担小尺寸零件的机加工夹持任务，夹持力可通过摇杆的转动力矩灵活控制，针对薄壁类零件可以适当减小夹持力避免工件变形，针对重型毛坯件可以加力锁紧保证加工过程中工件不位移。设计过程中特意对钳身的受力路径做了优化，夹持时的作用力从活动钳身通过丝杠传递到固定钳身，再均匀分散到底座的安装接触面，避免长期受力导致钳身出现形变，丝杠的摇杆部分采用可拆卸式结构，在空间受限的作业场景下可以缩短摇杆长度，也可以接加力杆增大夹持力矩。整体外形尺寸适配常规工作台的安装空间，最大开口距离可覆盖多数小型机械零件的夹持需求，钳身的导向结构采用加长型导轨配合，活动钳身进给全程都有足够的导向支撑，即使夹持工件的位置偏向钳口一侧，也不会出现钳身翘起、夹持不稳的问题。
