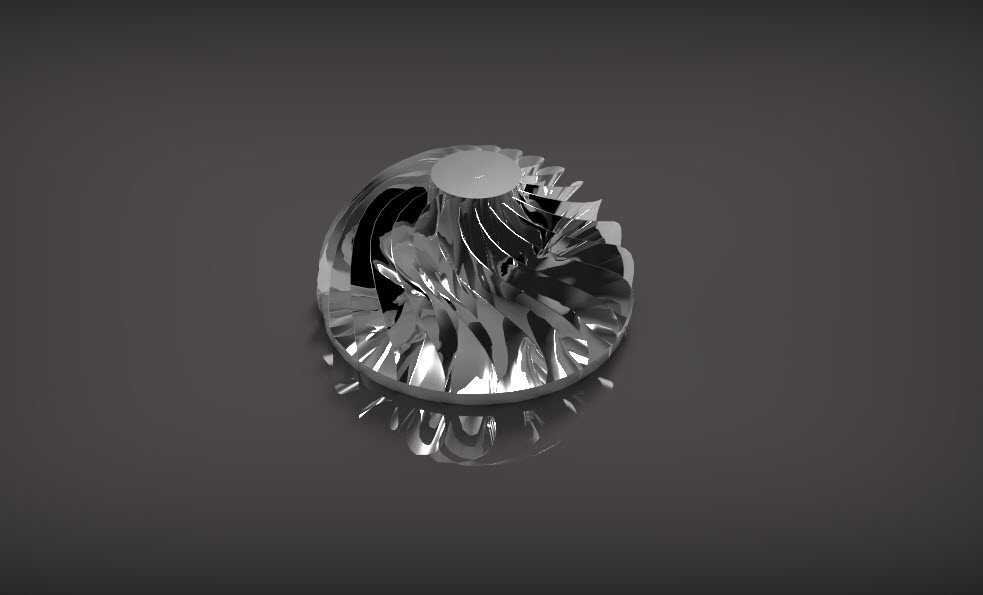

涡轮增压器叶轮精密结构三维数模

这款涡轮增压器叶轮的三维结构，核心服务于内燃机进气增压环节，在车用柴油、汽油动力单元，以及小型工程机械、农用机械的增压机型上都有广泛适配场景，其核心作用是通过发动机排出的废气动能驱动叶轮高速旋转，将压缩后的空气送入气缸，以此提升发动机的进气充量，在不增加发动机排量的前提下大幅提升动力输出扭矩，同时优化燃油燃烧效率，降低尾气中不完全燃烧产物的占比。从结构设计逻辑来看，叶轮采用长短叶片交错布置的方案，长叶片负责主要的气流导向与动能传递，短叶片则用于分流叶道内的气流，避免高转速下叶道入口处出现气流分离、喘振等异常工况，叶片型线采用三元流理论进行拟合，每一段曲面的曲率都经过气流场仿真迭代，确保气流在叶道内的流动损失控制在较低水平，同时兼顾叶轮自身的结构强度，避免高转速下的应力集中问题。叶轮的轮盘部分采用锥形过渡结构，从中心轮毂位置向外缘逐渐减薄，既降低了叶轮整体的转动惯量，让增压器的响应速度更快，减少涡轮迟滞现象，也能优化轮背处的气流流场，降低轮背摩擦带来的功率损耗。中心轮毂位置设计有标准的安装定位孔与轴肩配合面，安装时需与涡轮轴的轴颈采用过盈配合，配合面的粗糙度、圆柱度公差都有严格要求，确保在最高每分钟十几万转的工作转速下，叶轮不会出现松动、偏心等问题，安装边界上，叶轮的外缘与增压器蜗壳内壁之间需要保留均匀的微小间隙，间隙过大会导致增压效率下降，间隙过小则容易在热态工况下出现叶轮与蜗壳的刮擦故障。叶片的前缘采用小圆角钝化处理，避免高速气流中的微小杂质冲蚀叶片前缘，延长叶轮的使用寿命，叶片出口处的角度经过匹配设计，与扩压器的入口角度精准对应，让流出叶轮的高压气流能够顺畅进入扩压器进行动能到压力能的转换，减少流动过程中的涡流损失。整个叶轮的结构对称性要求极高，建模过程中对每一个叶片的型线位置度、轮盘的动平衡预留量都做了对应设计，后续生产环节可以直接基于该数模进行五轴加工或者精密铸造的模具开发，减少二次建模的误差。
