环形外表面滚花防滑结构三维设计

　　这类环形滚花结构在手动调节旋钮、工具握持套、紧固件防滑外圈等场景中应用极为广泛，日常接触的千分尺调节套筒、手动阀门旋钮、工装快拆锁环上都能见到这类结构的身影，核心作用是通过表面凸起的纹理增大接触面摩擦力，避免操作人员徒手旋转调节时出现打滑，尤其是在手上沾有切削液、润滑油的车间作业场景下，滚花结构的防滑增益会被进一步放大，相比光滑表面的环形件，滚花处理后的零件无需额外增加握持力就能传递足够的旋转扭矩，能有效降低长时间操作的手部疲劳感。从结构设计逻辑来看，这类滚花结构并非简单在环形基体表面阵列凸起，首先要匹配环形件的壁厚参数，滚花凸起的高度不能超过基体壁厚的五分之一，避免滚花成型过程中导致内圈出现变形，影响零件与配合轴、衬套的装配精度；

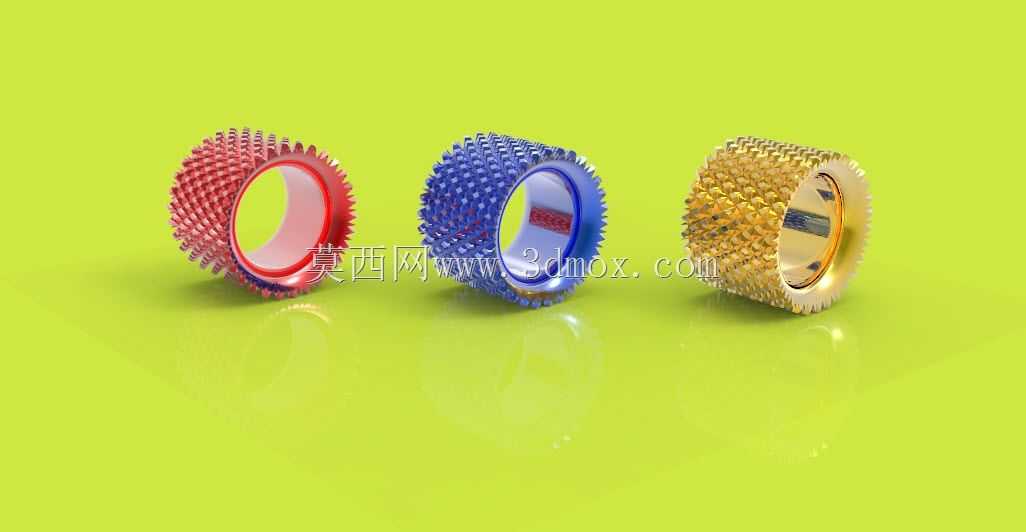

　　其次要根据使用场景选择滚花的纹理形式，图中展示的三种不同纹理分别对应不同的使用需求，尖点状凸纹适合需要频繁快速旋转的调节件，接触时的阻尼反馈清晰，旋转过程中不会出现卡滞感；网格状滚花适合需要大扭矩锁紧的锁环类零件，多方向的纹理能在不同施力角度都提供足够摩擦力；鳞片状凸起滚花则多用于装饰性与功能性结合的外观件，在保证防滑性能的同时提升零件的外观质感。设计过程中首先要确定环形基体的基础尺寸，内孔直径要严格匹配配合件的安装轴径，按照基孔制配合要求预留对应的公差带，通常手动调节类零件选用H7间隙配合，锁紧类零件选用H6过渡配合，保证装配后无旷量同时不会出现装配卡滞；滚花区域的宽度要匹配操作人员的指腹接触范围，

　　通常控制在10mm到20mm之间，过窄会导致接触面积不足防滑性能下降，过宽则会增加不必要的加工成本与零件重量。滚花的齿距参数也要结合使用场景调整，小齿距滚花触感细腻适合精密调节类零件，旋转时的进给反馈更精准，大齿距滚花摩擦力更强适合大扭矩操作的锁紧件，不会因为受力过大出现齿形磨损。需要注意的是，滚花结构的边缘要做0.2mm到0.5mm的倒角过渡，避免凸起的棱边划伤操作人员手部，同时在滚花区域与环形件两端的光滑衔接位置要做平滑过渡，避免应力集中导致零件受外力冲击时出现开裂。这类零件的安装边界也需要在设计阶段明确，滚花区域不能与周边的固定结构发生干涉，零件装配到位后滚花区域要完全外露在操作侧，不能被外壳、盖板等结构遮挡，

　　否则会失去防滑操作的作用；如果是带内螺纹的锁紧环类滚花零件，还要保证滚花的挤压力不会导致内螺纹变形，设计时要在滚花区域与内螺纹段预留足够的壁厚余量，避免滚花成型时挤压内螺纹导致螺纹通止规检测不合格。从实际加工适配性来看，这类滚花结构的三维建模要保证纹理的均匀性，所有凸起的高度、齿形角度保持一致，避免后续滚压加工时出现局部纹理过深或过浅的问题，建模时可以先绘制单个滚花齿的截面轮廓，通过环形阵列配合曲面包覆的方式生成整体纹理，相比逐个特征阵列的方式能更好保证纹理与环形曲面的贴合度，减少后续加工前的模型修复工作量。不同材质的零件滚花参数也有区别，铝合金材质的零件滚花凸起高度可以适当加大，因为材质较软滚压成型难度低，钢材材质的零件滚花高度要适当降低，避免滚压时出现崩齿或基体变形，塑料材质的滚花零件则要在建模时增加拔模斜度，方便注塑成型时脱模。
