多规格工业机械组合零件结构设计

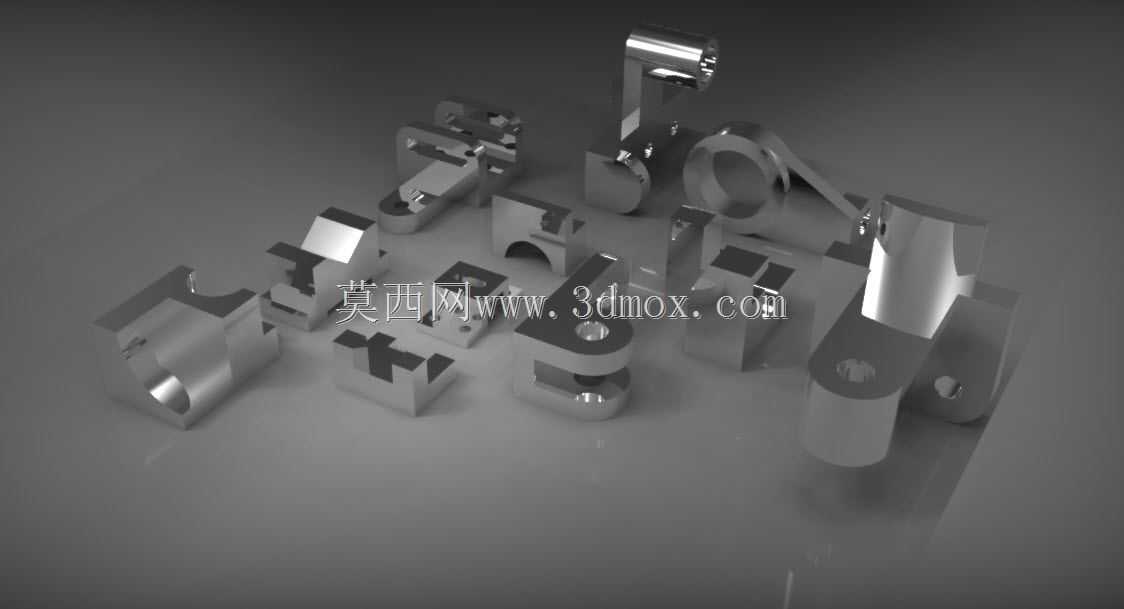

　　这批组合式工业机械零件，主要面向通用机械设备的装配维修、非标自动化产线的定制改造、小型工装夹具的搭建场景，可作为设备连接、传动支撑、定位锁紧环节的基础构件使用，适配轻工制造、五金加工、电子组装等多个领域的设备运维与新设备试制需求。不同形态的零件各自承担对应功能：带通孔的块状零件多用于轴类部件的穿接定位，可配合销钉、螺栓实现相邻构件的同轴固定，安装时需注意孔位的同轴度公差，避免穿接后出现卡滞、偏磨问题；带弯折结构的支架类零件，主要用于设备内部元器件的悬空支撑，可避开设备内部的走线、传动部件布局，预留足够的安装操作空间；带卡槽结构的零件多用于板件的快速嵌装，无需额外打孔即可实现防护板、导流板的快速固定，大幅缩短设备装配的工时。

　　从设计思路来看，这批零件全部采用去尖角毛刺的结构处理，所有棱边都做了R0.5-R2的圆角过渡，既可以避免安装过程中划伤操作人员，也能减少零件在交变载荷下的应力集中问题，提升零件的长期使用寿命。零件的安装边界设计充分考虑了通用装配空间的适配性，块状类零件的最大外形尺寸控制在80mm50mm30mm以内，支架类零件的最大安装跨度不超过120mm，所有安装孔位都采用了国标通用的螺栓孔径规格，可适配M4-M10的常用紧固件，无需单独定制特殊规格的连接配件，降低现场装配的配件准备成本。零件的壁厚设计遵循均匀化原则，主体壁厚控制在3-8mm之间，既保证了足够的结构强度，可承受常规设备运行中的振动、冲击载荷，也避免了壁厚不均导致的加工变形问题，

　　不管是采用铣削加工直接成型，还是采用开模铸造批量生产，都能保证成品的尺寸精度达标。在实际选型使用时，可根据设备的具体安装空间、承载需求选择对应形态的零件，对于有耐腐蚀需求的使用场景，可在零件表面做镀锌、发黑或者阳极氧化处理，适配潮湿、多粉尘的复杂车间工况；对于有轻量化需求的装配场景，也可在保证结构强度的前提下，对零件非承载面做减重槽设计，进一步降低构件整体重量。这批零件的结构设计充分考虑了加工工艺的可行性，所有特征都采用常规机加工设备即可完成加工，无需特殊的定制刀具或者五轴加工设备，可有效降低零件的加工成本，缩短零件的生产交付周期，适合小批量定制加工以及大批量标准化生产两种模式。在装配环节，所有零件的配合面都设计了对应的定位基准，可快速实现相邻零件的对位安装，减少装配过程中的调整时间，装配完成后零件之间的贴合面间隙可控制在0.1mm以内，保证整体装配结构的稳定性，避免设备运行过程中出现松动、异响等问题。
