大众品牌汽车标识立体矢量结构设计

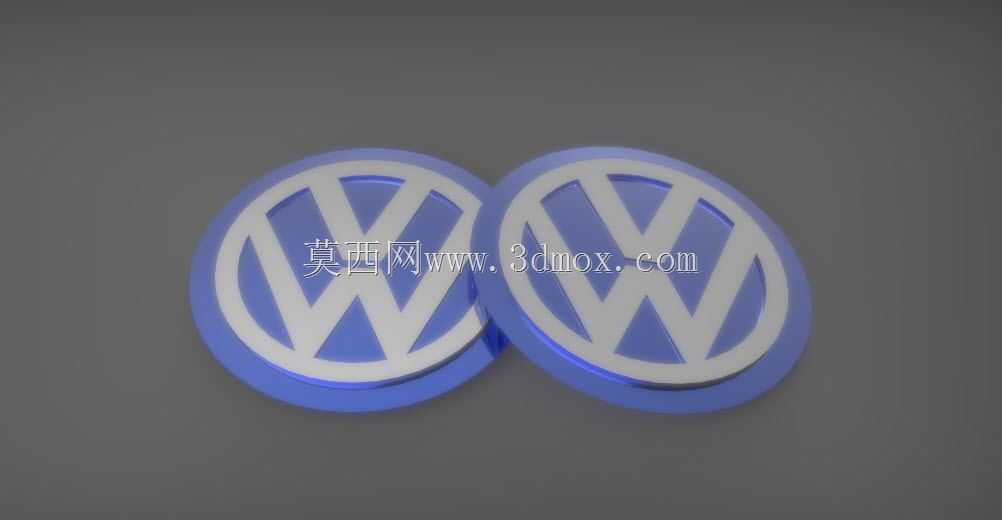

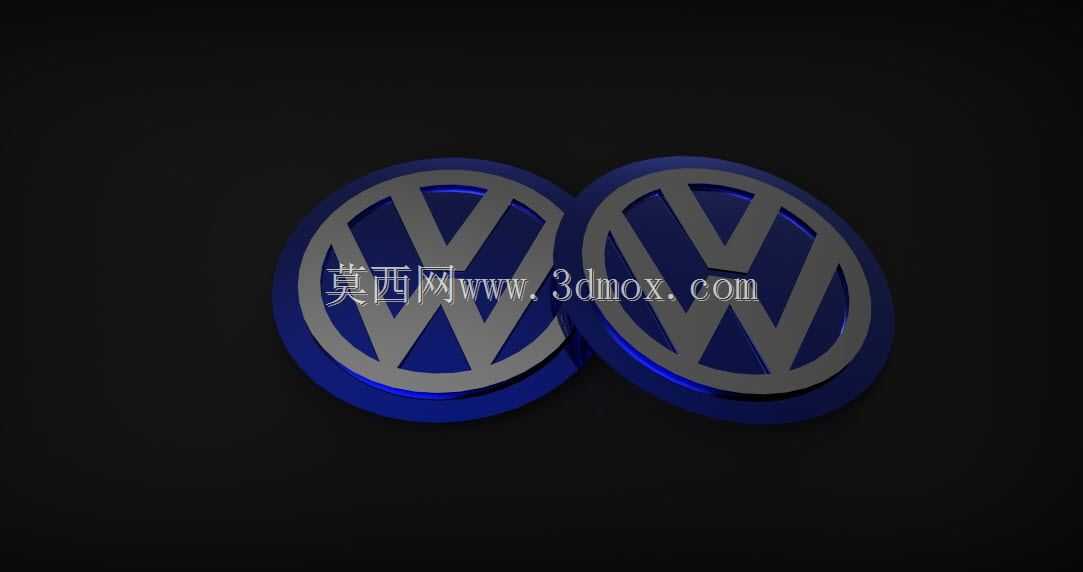

　　在汽车整车外观零部件的设计体系中，品牌标识是承担品牌视觉识别、外观装饰功能的核心外饰件，这类部件的设计既要匹配品牌视觉识别系统的规范要求，也要适配安装位置的曲面弧度、装配间隙，同时满足户外使用的耐候性、结构强度要求。本次完成的大众品牌标识立体结构设计，完全围绕量产装车的实际需求展开，在建模阶段就同步考虑了后续注塑成型、表面处理、装配固定的全流程工艺要求，避免纯视觉设计带来的工艺落地难题。从结构设计思路来看，这款标识采用经典的圆形双层嵌套结构，外圈为环形包裹结构，内部为大众品牌标志性的VW字母融合造型，整体做了等厚的立体凸起处理，凸起高度控制在3-5mm区间，既保证视觉上的立体质感，也不会因为凸起过高在车辆行驶过程中增加风阻，

　　或是在洗车、日常接触时出现剐蹭掉漆的问题。标识的背面设计有均匀分布的定位柱与卡扣安装位，定位柱直径设置为2.5mm，对应车头进气格栅、车尾门安装位置的预留定位孔，装配时可以快速实现精准对位，不需要额外做位置调整；卡扣结构采用楔形倒钩设计，装配到位后可以直接卡入安装位的卡槽内，不需要额外打胶或者使用螺丝固定，既提升总装车间的装配效率，也避免后期使用过程中出现标识松动、脱落的问题。在外形尺寸与安装边界的把控上，这款标识的外圆直径设置为120mm，这个尺寸是参考大众品牌主流家用车型的进气格栅宽度、尾门视觉比例确定的，既不会因为尺寸过小导致品牌识别度不足，也不会因为尺寸过大遮挡进气格栅的通风面积，或是破坏尾门的整体视觉协调性。

　　标识的安装贴合面做了随形弧度处理，弧度曲率匹配对应车型安装位置的钣金曲面，装配后标识背面与安装面的间隙控制在0.2mm以内，不会出现边缘翘起、积灰存水的问题，间隙处可以填充薄型泡棉胶条，既可以填补微小的装配公差，也能避免车辆行驶过程中标识与钣金面碰撞产生异响。从实际应用场景来看，这类立体标识除了用于整车出厂时的原装装配，也可用于售后维修更换、车辆外观改装场景，设计时预留的通用安装位可以适配多款大众旗下同平台车型的安装点位，不需要针对单一车型单独开模，有效降低零部件的生产与仓储成本。在细节结构处理上，标识表面的VW造型与外圈环形的衔接位置做了R0.5mm的圆角过渡，避免尖锐棱角导致的应力集中，在注塑成型过程中可以减少熔接痕、

　　缺胶的问题，同时在后续做电镀、喷漆表面处理时，圆角位置的镀层、漆层附着更均匀，不会出现边角露底、色差的问题。标识的壁厚整体控制在2.5mm，壁厚均匀一致，避免注塑过程中因为壁厚差异导致的缩痕、翘曲变形，背面的卡扣、定位柱与主体连接的位置做了加强筋结构，加强筋厚度为1.2mm，既提升连接位置的结构强度，也不会因为筋位过厚导致表面出现缩印。考虑到车辆户外使用的复杂环境，标识的结构设计还预留了表面处理的工艺余量，不管是做ABS基材表面镀铬、哑光喷漆还是高光黑处理，都可以通过调整表面的抛光余量实现不同的外观效果，不需要修改主体结构模型。在建模过程中，所有曲面都做了连续性检查，保证G2以上的曲面连续，避免后续加工模具时出现曲面不光顺、产品表面有棱线的问题，同时所有的安装位尺寸都做了公差配合计算，定位柱与安装孔采用间隙配合，卡扣的倒钩角度设置为15度，既保证装配后的卡接强度，也能在维修拆卸时不会损坏卡扣或者安装面的钣金结构。
