航空用轻量化轴承支撑支架结构设计

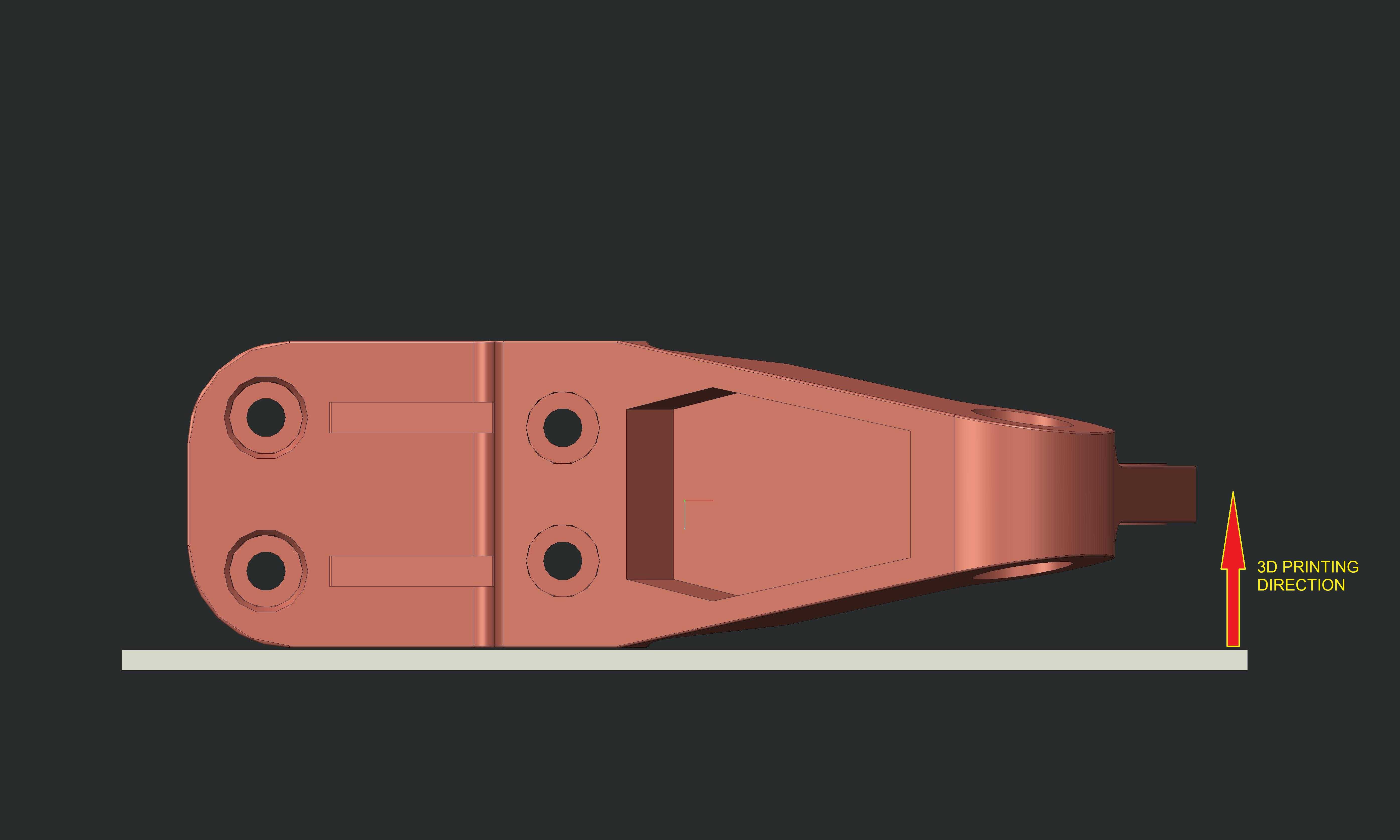

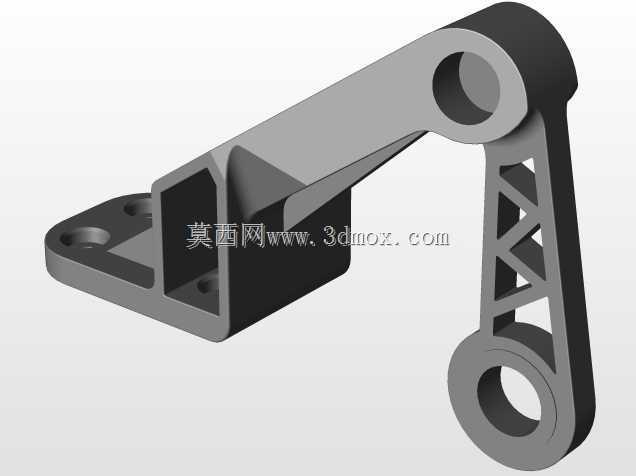

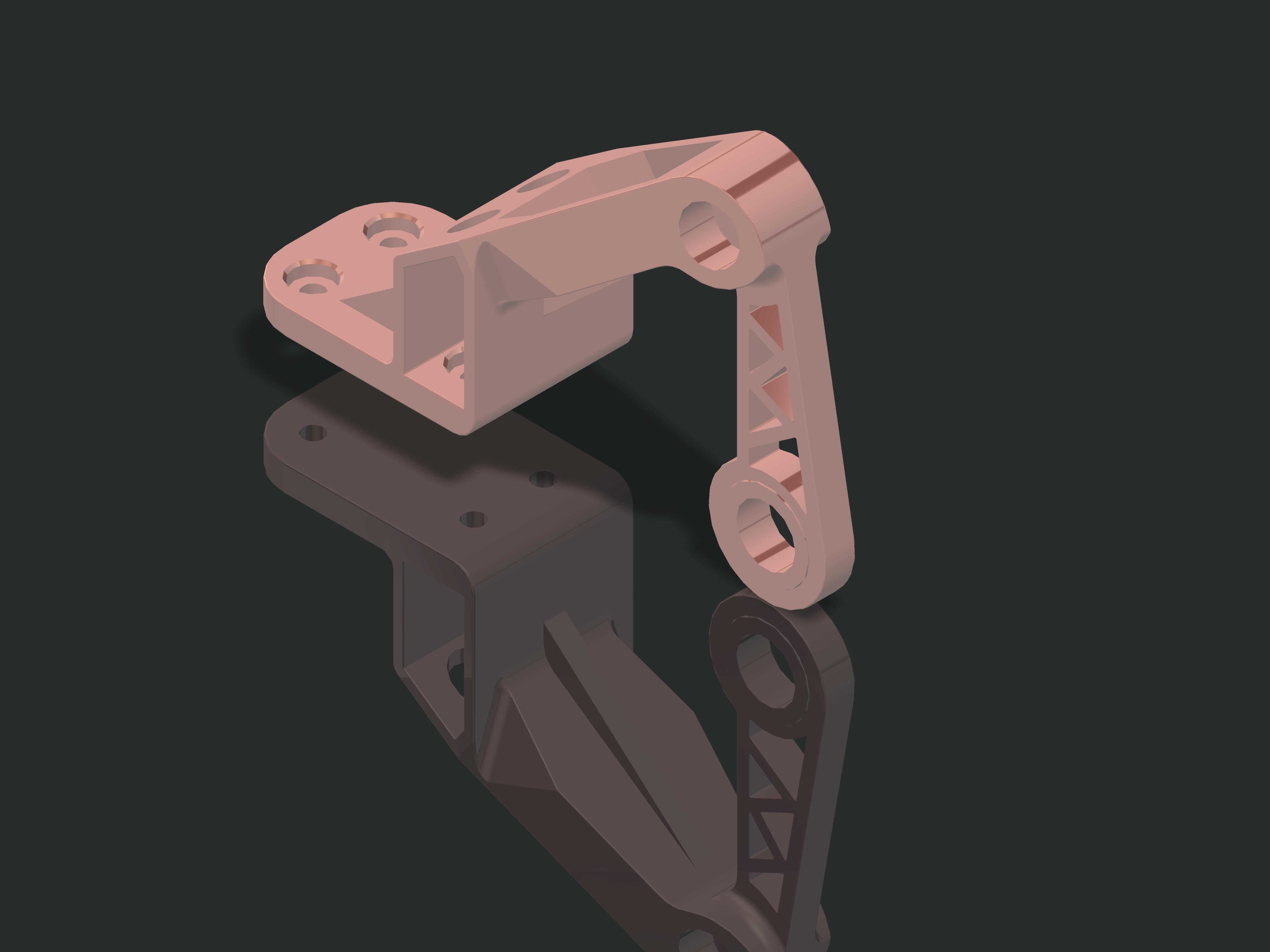

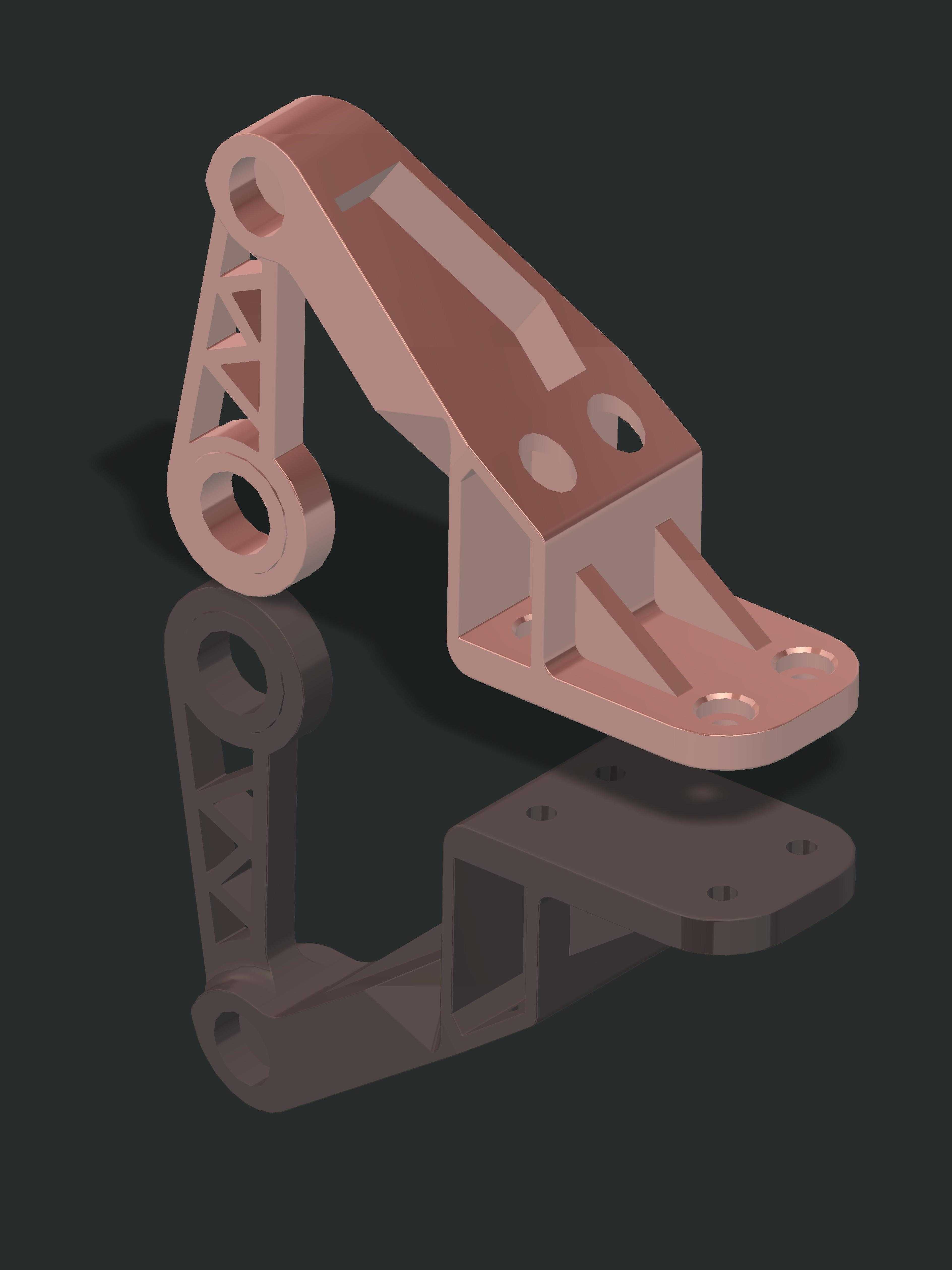

该支架作为航空传动系统的核心承载构件，主要应用于飞机起落架收放机构、操纵面传动链路以及机载附件传动单元中，承担轴承外圈的定位约束、传动载荷的路径传导以及振动能量的缓冲耗散作用，是保障旋转类部件运行同轴度、降低传动系统附加载荷的关键结构件。在实际装机场景中，该支架需要同时承受轴承传递的径向交变载荷、轴向冲击载荷以及机身结构传递的振动激励，因此结构设计阶段优先采用了拓扑优化思路，在非主要承载区域去除冗余材料，将整体质量控制在331g，在满足航空构件强度刚度要求的前提下，尽可能降低结构自重，匹配航空设备轻量化的设计需求。从结构布局来看，支架一端设置有同轴度要求极高的轴承安装孔位，孔位内壁预留了轴承外圈的装配定位台阶，可限制轴承工作过程中的轴向窜动，安装孔周边设置有环形加强筋，避免轴承压装过程中出现孔口变形，同时提升孔位在交变载荷下的抗疲劳性能。支架另一端为安装固定基座，基座上设置有多个螺栓过孔，可通过标准紧固件与机身承力框或设备安装面刚性连接，孔位周边做了局部加厚处理，分散螺栓预紧力带来的局部应力，避免长期使用后出现连接松动。连接安装端与轴承端的支撑臂采用了桁架式镂空结构，斜向加强筋沿主载荷传导路径布置，既保证了支撑臂的抗弯抗扭性能，又最大化去除了非承载区域的材料，同时镂空结构也能减少飞行过程中的气动阻力，避免结构表面积聚冷凝水。设计过程中充分考虑了安装边界的适配性，固定基座的安装孔位间距、支撑臂的悬伸长度、轴承安装孔的中心高均匹配对应机型的安装空间要求，装配时无需额外修配即可完成轴承预装与支架固定，轴承安装后可保证旋转轴的同轴度公差满足航空传动系统的精度要求，减少轴系运转过程中的偏磨问题。此外，支架的转角位置均做了大圆角过渡处理，避免应力集中带来的疲劳断裂风险，所有外露棱边均做了倒角去毛刺处理，符合航空零部件的加工工艺要求，表面可根据使用场景做阳极氧化或喷涂防护处理，提升复杂飞行环境下的抗腐蚀性能。
