通用喷气发动机轻量化安装支架

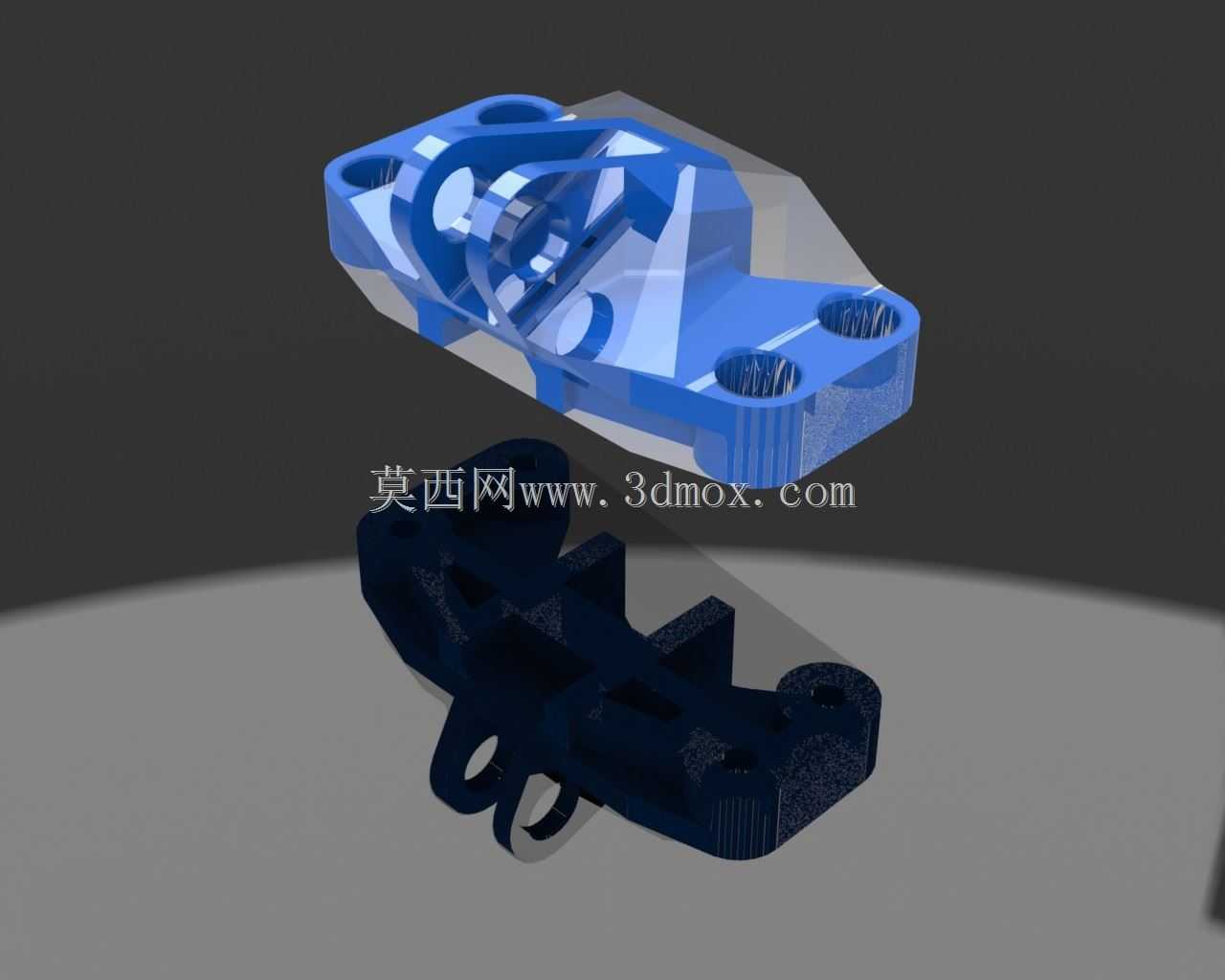

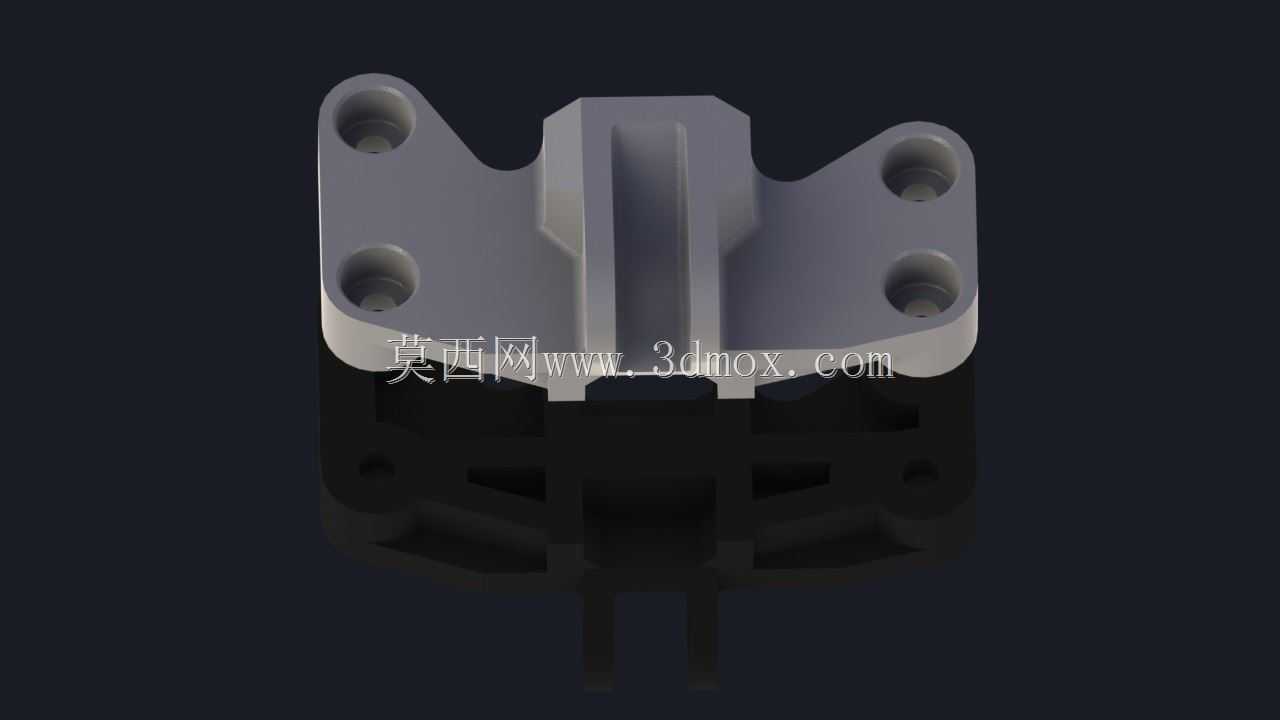

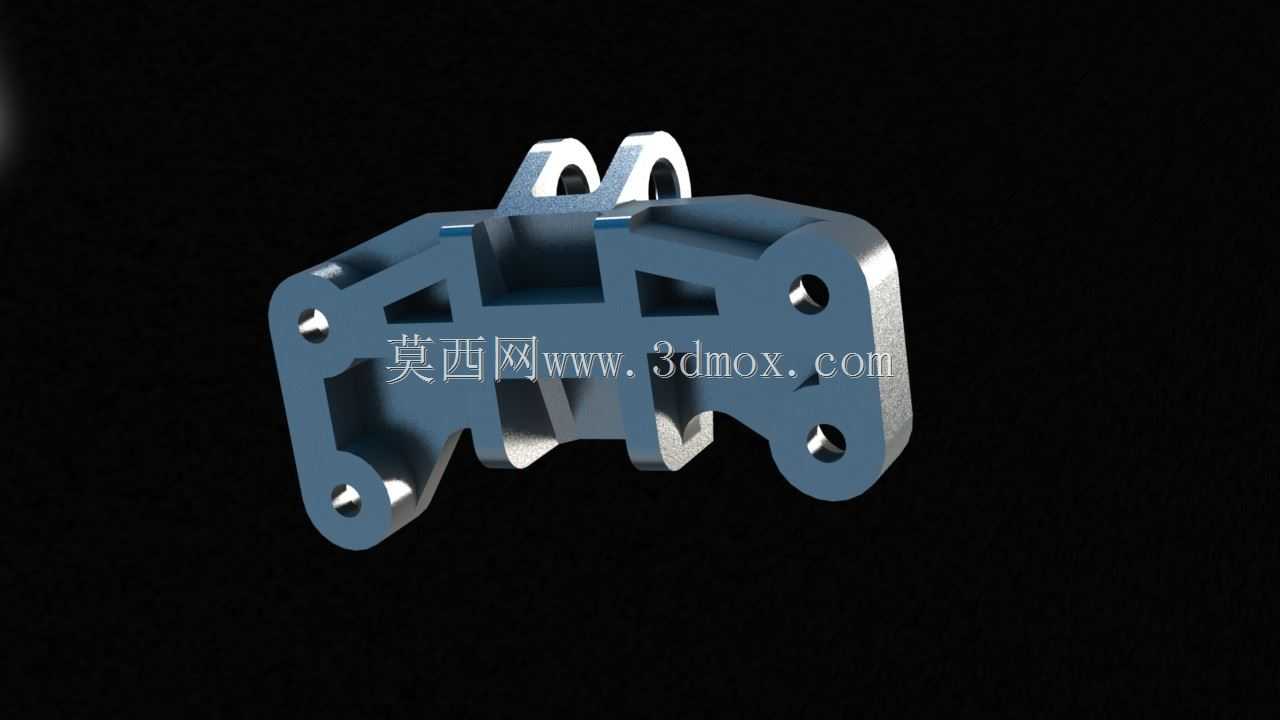

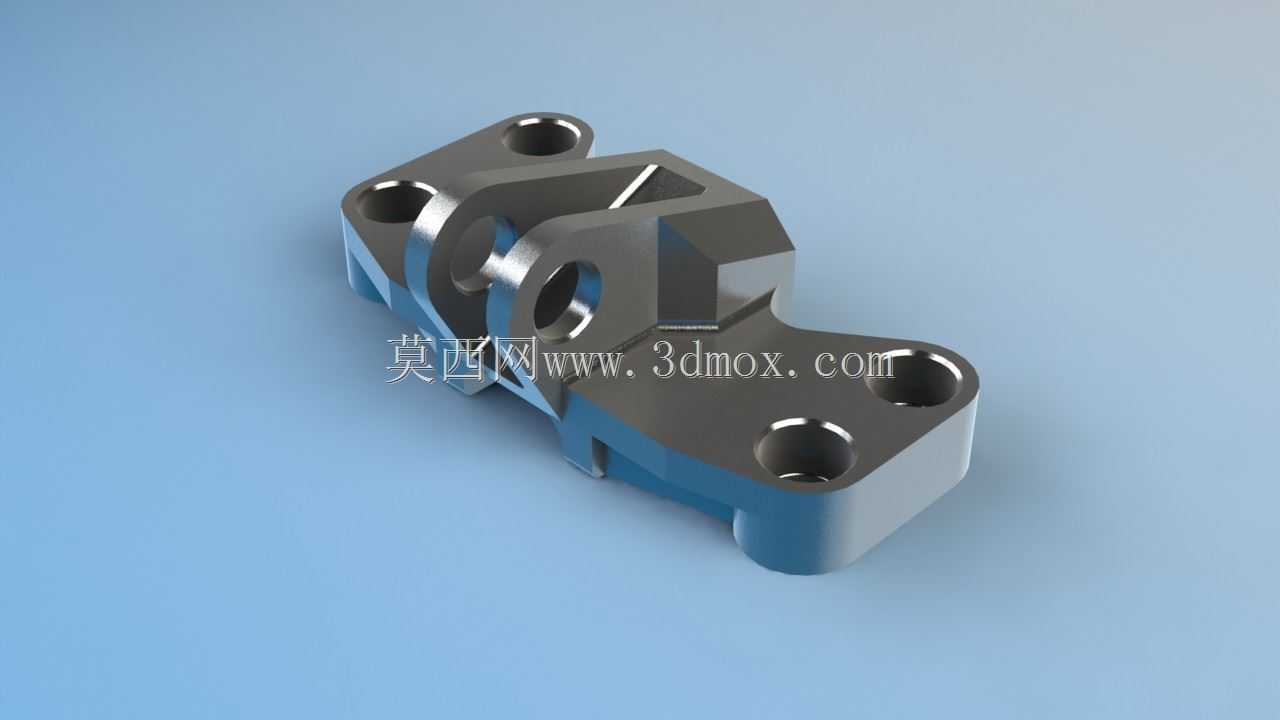

该支架作为喷气发动机与安装基体之间的核心连接承载构件，主要应用于航空动力试验台架、小型喷气动力装置集成、通用航空配套设备等场景，承担发动机运行过程中的静载荷传递与振动缓冲作用，同时需兼顾安装定位精度与长期工况下的结构可靠性。从结构设计逻辑来看，该零件采用双侧对称耳片式安装布局，四个安装孔位分布于两侧翼状支撑臂上，孔位周边做了局部加厚处理，避免螺栓预紧力作用下出现应力集中导致的局部变形；中部凸起的定位槽结构可与发动机壳体上的对应定位凸台配合，实现安装过程中的快速对位，减少装配时的调整工作量，同时可承担部分横向剪切力，降低连接螺栓的受剪负荷。设计过程中针对原始结构做了拓扑优化处理，在保证整体刚度与承载能力满足工况要求的前提下，去除了非承载区域的冗余材料，优化后整体质量大幅降低，可有效减少动力装置的整体自重，对于对重量敏感的航空类应用场景而言，自重降低可直接提升动力系统的推重比表现。从安装边界来看，四个安装孔的孔距公差控制在±0.05mm范围内，安装面的平面度要求不大于0.02mm，可保证与安装基体的贴合度，避免装配后出现附加安装应力；中部定位槽的宽度公差与发动机凸台采用H7/h6间隙配合，既保证装配顺畅，又可控制横向窜动量在允许范围内。零件整体采用一体化成型结构，无多余拼接焊缝，避免了焊接缺陷带来的结构强度隐患，支撑臂与中部主体的过渡位置均采用大圆角过渡，可分散应力传递路径，在发动机运行产生的持续振动工况下，可有效降低疲劳裂纹产生的概率。实际应用中，该支架可适配多种同安装接口规格的小型喷气发动机，无需额外做结构修改即可直接替换原有厚重的铸钢支架，在试验台架应用场景中，轻量化的结构也可减少台架本身的负载，提升测试数据的准确性。
