通用电气喷气发动机配套承载托架结构

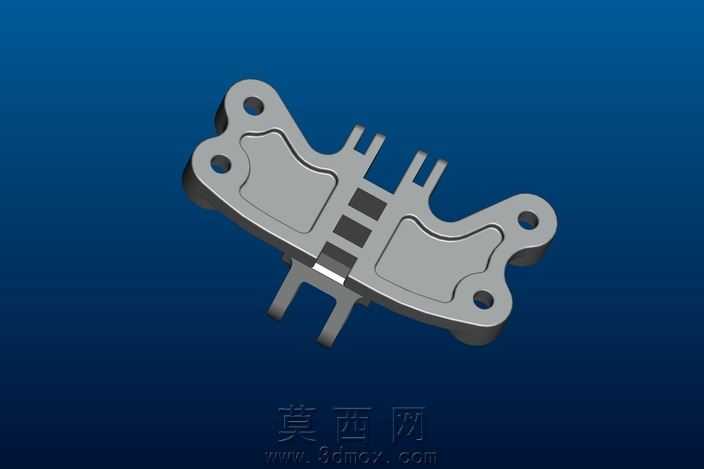

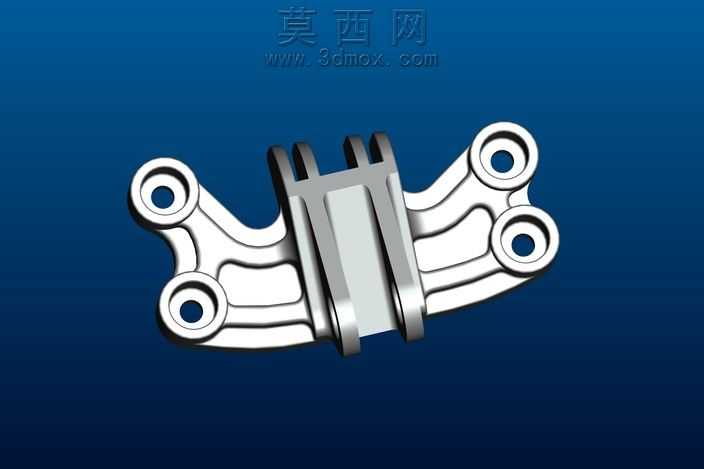

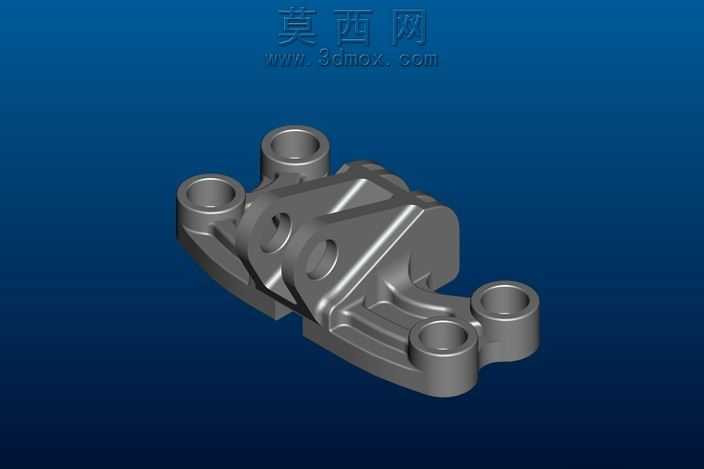

该模型为喷气发动机配套的承载托架结构，在三维建模过程中，首先基于发动机安装点位的匹配需求完成基准定位，以托架的核心安装面为建模原点，优先确定五个带通孔的安装凸台的空间坐标，确保每个凸台的孔位轴线与对应发动机安装点位的对接方向完全重合，避免后续装配出现干涉问题。建模阶段采用实体建模与参数化设计结合的方式，先绘制托架主体的轮廓草图，通过拉伸、切除等基础特征搭建主体框架，再针对受力集中的连接区域做加厚与圆角过渡处理，消除结构应力集中的隐患。模型的材质设置为高强度铸钢材质，渲染时还原了铸钢件经机加工后的哑光金属质感，对安装孔的内壁做了轻微的高光处理，体现孔位精加工的工艺特征，整体渲染效果清晰展现了构件的轮廓层次与结构细节。结构设计上，托架主体采用镂空式的筋板布局，在保证整体结构强度、满足1050g自重下承载要求的同时，尽可能减少冗余材料，实现轻量化设计；五个安装凸台分别分布在托架的不同延伸臂端，每个凸台下方都设置了渐变式的加强筋与主体连接，筋板的走向完全匹配受力传导路径，可将发动机运行过程中产生的振动与载荷均匀分散到整个托架主体，避免局部应力过大导致构件变形。设计过程中充分考虑了实际装配的兼容性，凸台的孔径、孔深以及相邻孔位的间距都严格匹配通用电气喷气发动机的安装接口标准，托架主体上预留的多个辅助工艺孔，既可以作为装配时的定位基准，也可用于后续运维过程中的管线固定与检测操作。模型的细节处理到位，所有棱边都做了符合工艺要求的倒角处理，不存在尖锐的边角，既符合实际机械加工的生产逻辑，也避免了装配过程中出现磕碰损伤的问题；整体结构一体性强，无多余的零散构件，可通过一体铸造成型后再做关键点位的机加工，有效降低生产制造成本，适配航空发动机配套构件的生产与装配需求。
