鲶鱼款轻量便携式乘用车拖挂装置

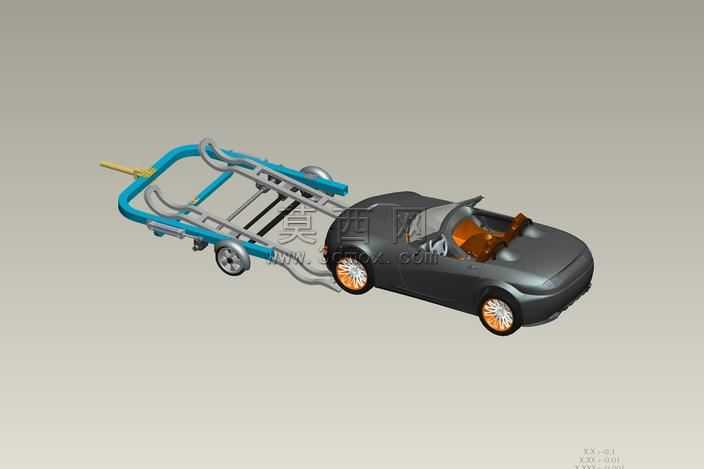

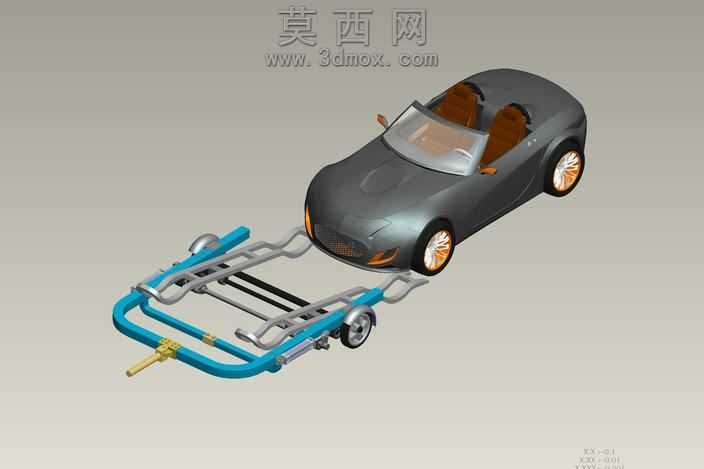

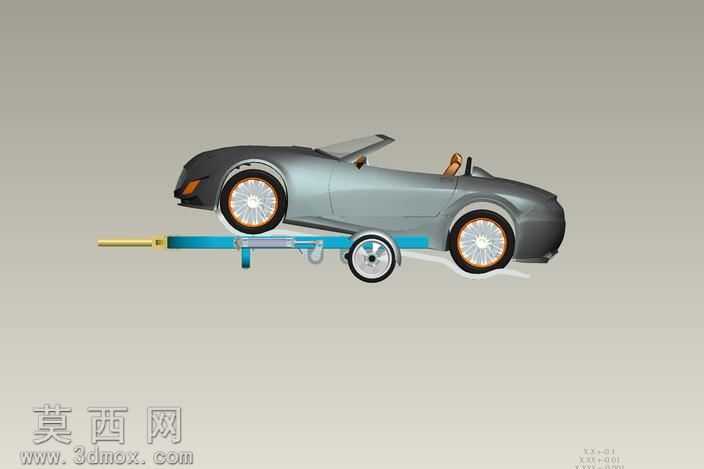

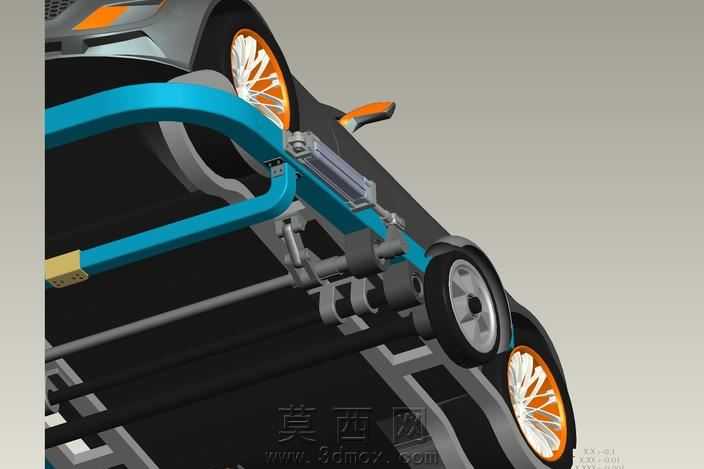

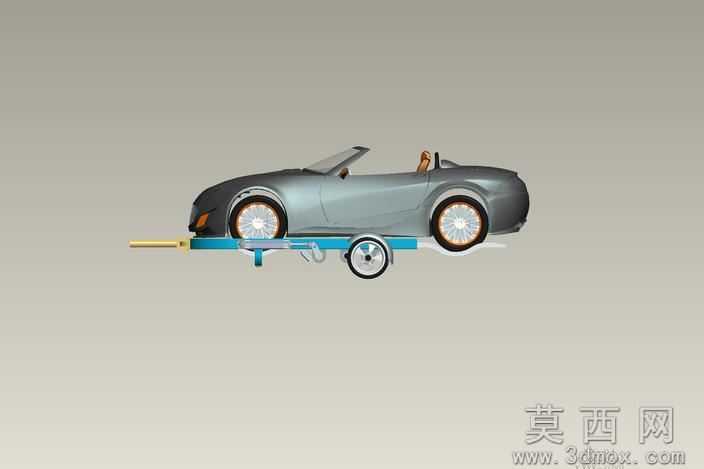

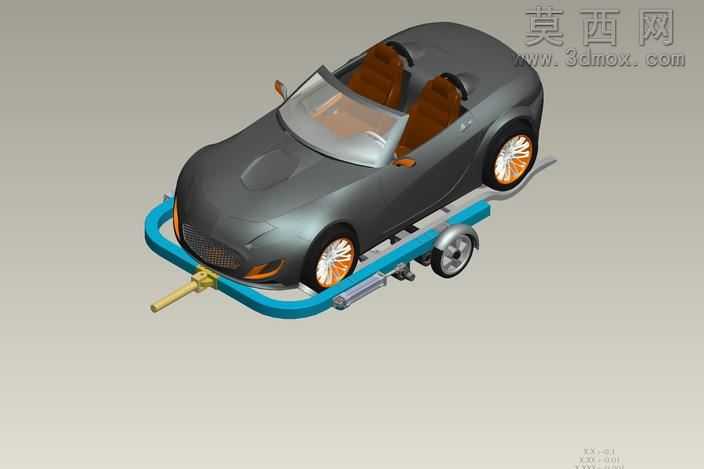

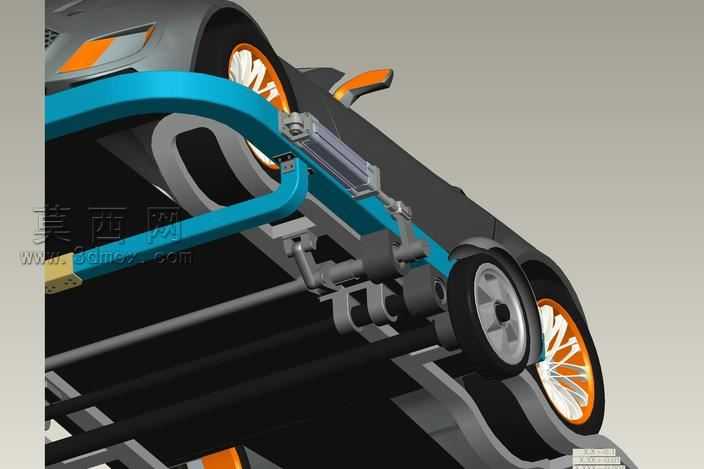

本作品为面向小型乘用车的轻量化便携式拖挂装置，整体采用仿生鲶鱼的流线型外轮廓设计，在三维建模阶段优先围绕便携收纳、快速接驳、承重可靠三个核心需求展开结构搭建。建模过程中首先完成主体承载框架的参数化绘制，采用双纵梁搭配横向加强筋的框架结构，主体框架外侧设置蓝色包覆式防护结构，既可以降低拖行过程中的风阻，也能避免金属框架剐蹭被牵引车辆的前保险杠。装置前端设置牵引连接结构，采用快插式锁止设计，可快速与牵引车尾部的拖车钩完成接驳，无需额外复杂工具即可完成拆装。承载区域设置多组可调节的限位支撑臂，支撑臂末端带有软质防护垫块，可根据被牵引车辆的前轮轮距调整支撑宽度，适配不同尺寸的小型乘用车前轮固定需求，支撑臂内置滑动导轨结构，可沿主体框架纵向调整位置，匹配不同轴距车型的承托需求。装置底部设置单组辅助行走轮，轮组带有独立的转动轴承结构，在拖行过程中可灵活转向，降低牵引过程中的转向阻力。渲染阶段采用金属材质搭配工程塑料材质的分层质感表现，主体金属框架做哑光银金属质感处理，表面添加细微的拉丝纹理提升真实感，外侧蓝色防护结构采用磨砂工程塑料材质，设置轻微的颗粒质感模拟实际注塑件的表面效果，连接锁止结构做亮面金属处理，突出结构的精密感。被牵引的跑车模型作为场景搭配，采用金属炭灰色车漆材质，添加清晰的反射层表现车漆的镜面效果，内饰棕褐色皮质材质做纹理凹凸处理，轮毂做亮面金属抛光质感，与拖车架的工业质感形成视觉对比。设计过程中充分考虑装置的便携属性，整体结构可实现快速折叠收纳，非使用状态下可将支撑臂收拢至主体框架内侧，大幅缩小收纳体积，可轻松放置于车辆后备箱内，整体结构在保证承重强度的前提下尽可能做镂空减重处理，降低装置自身重量，兼顾实用性与便携性，所有活动连接部位都预留了合理的装配间隙，保证实际使用过程中结构活动顺畅无卡滞。
