日化乳化生产车间成套设备布局设计

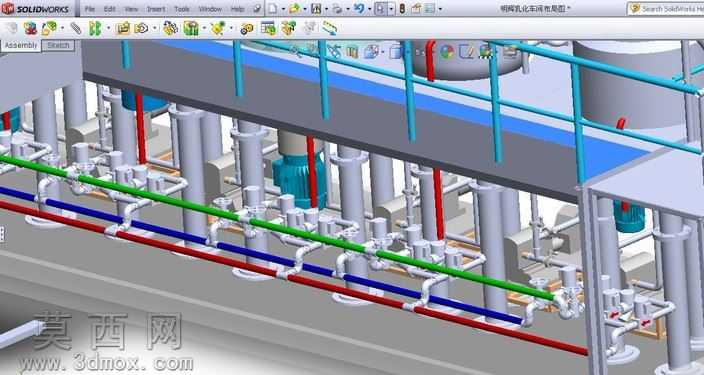

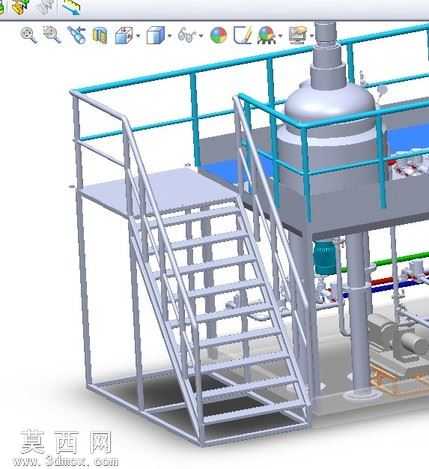

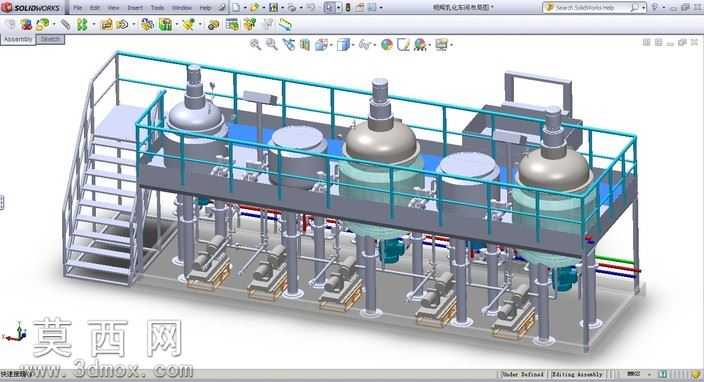

本套三维模型采用SolidWorks平台完成全参数化建模，完整还原了乳化生产车间的成套设备布局方案，建模过程严格遵循化工生产装置的实际设计规范，对每一处结构细节都做了精准还原。模型主体为双层操作平台结构，上层操作区设置多组乳化反应罐体，包含主反应釜、预混罐、暂存罐等不同功能的容器设备，罐体顶部配置搅拌驱动机构、投料口、观察视镜等附属结构，罐体之间通过不同管径的工艺管线完成物料输送连接，管线按照物料流向、介质类型做了色彩区分，清晰呈现水相、油相、成品、公用工程等不同管路的排布逻辑。平台采用型钢立柱支撑结构，上层铺设防滑操作踏板，周边设置安全防护栏杆，侧边配置带扶手的钢制斜梯连通上下操作区域，梯步做了防滑纹理处理，符合工业操作平台的安全设计要求。下层区域对应布置多组输送泵、阀门组件、动力电机等设备，所有设备的安装基座、连接法兰、固定螺栓都做了精细化建模，还原了设备落地安装的真实结构。建模过程中对金属材质做了差异化渲染设置，平台钢结构采用哑光银灰色金属材质，罐体采用镜面不锈钢材质搭配局部半透明视窗材质，管线根据介质不同匹配对应色彩的哑光材质，泵体、电机等设备采用工业灰配色，整体渲染效果真实还原工业生产场景的视觉质感。设计过程中充分考虑了车间操作的动线合理性，预留了充足的设备操作空间、检修通道，设备排布遵循乳化生产的工艺流程顺序，从原料投料、预混分散、均质乳化到成品输送的全流程设备衔接顺畅，避免了管线交叉、操作干涉的问题，可直接用于乳化车间的规划布局参考、生产方案演示、新员工培训场景使用，模型结构完整无缺失，各部件装配关系清晰，可根据实际生产需求调整设备参数、排布位置，适配不同产能的乳化生产车间设计需求。
