万升容积酰胺化反应釜三维结构设计

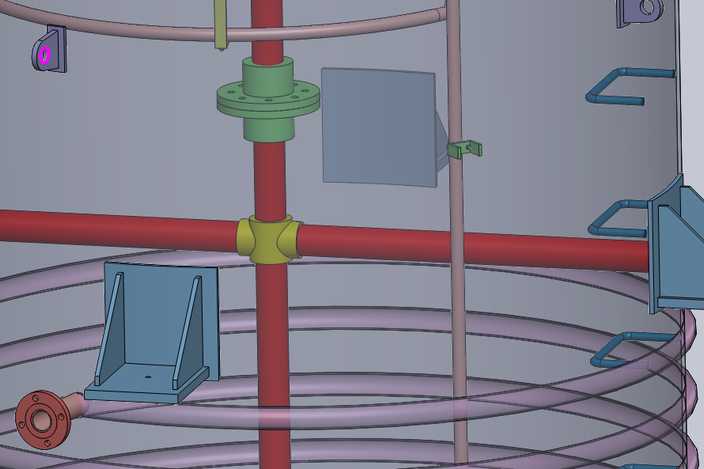

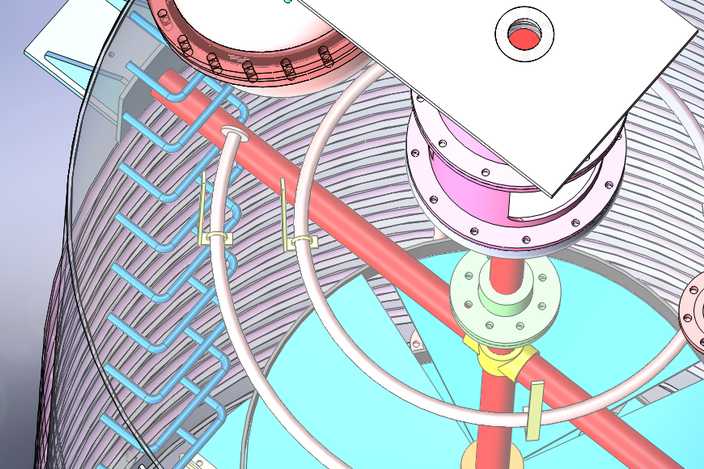

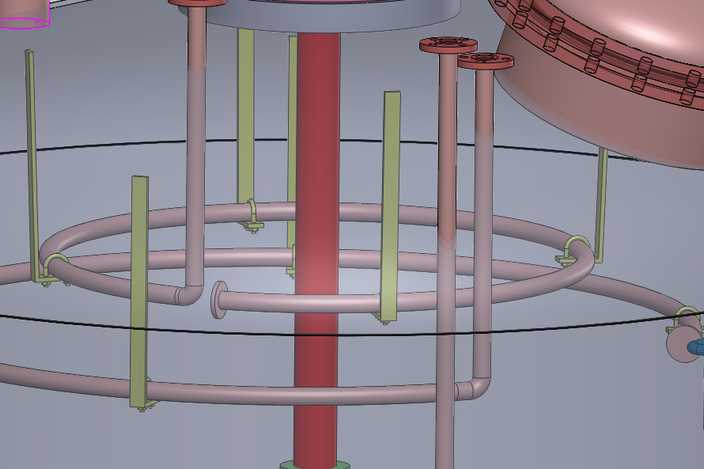

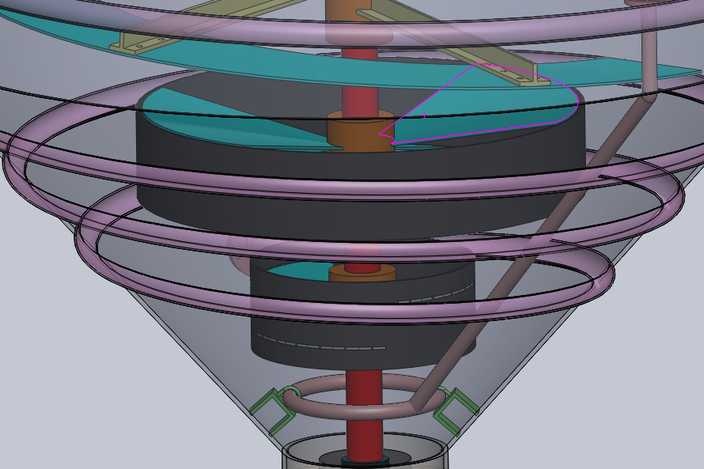

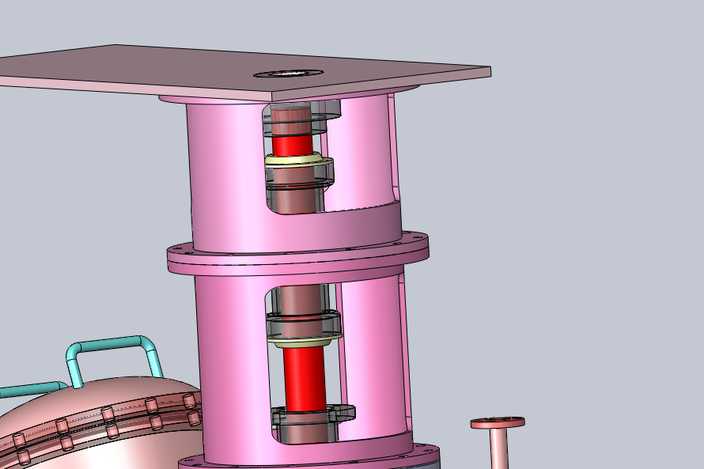

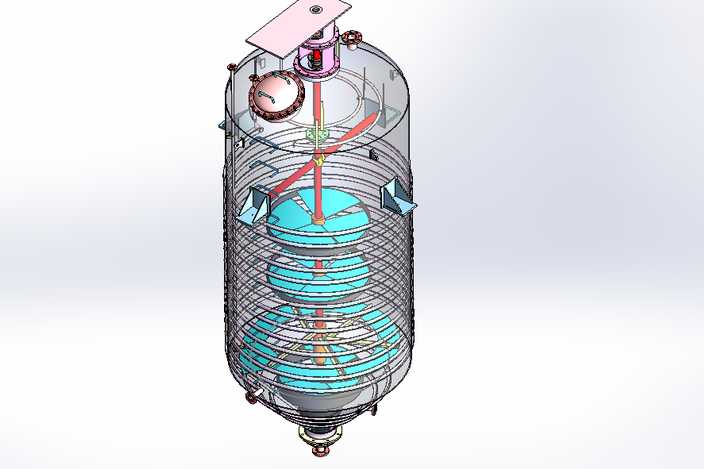

本作品为10000公升容积的酰胺化反应器三维建模成果，采用SolidWorks软件完成全参数化建模与装配设计，建模过程严格遵循化工压力容器设计规范，对设备各组成部件进行1:1等比例还原。模型整体采用立式圆筒形承压结构，顶部设置驱动安装平台、人孔结构与多组工艺接管，底部采用锥形下封头搭配出料接口，筒体外部环绕排布螺旋式换热盘管，可实现反应过程的精准温度调控。内部结构设计上，配置多层组合式搅拌桨叶，搭配中心搅拌轴与顶部驱动连接结构，桨叶采用斜叶与涡轮式组合构型，可适配酰胺化反应过程中高粘度物料的混合需求，保证反应体系内物料的传质传热效率；筒体内壁设置多组挡板结构，可消除搅拌过程中物料的打旋现象，提升混合均匀度。建模过程中对各部件的装配关系进行了完整约束，还原了法兰连接、密封结构、支座支撑等细节，换热盘管的排布间距、搅拌桨的层间距离、接管的方位角度均经过合理设计，符合化工生产实际工况要求。材质渲染上，筒体采用半透明可视化效果展示内部结构，搅拌部件与接管采用金属不锈钢材质，换热盘管采用金属铜色材质区分，驱动部件与外部附件采用对应工程材质渲染，可清晰直观呈现设备的内外结构组成与工作原理。设计过程中充分考虑设备的工艺实用性，各接口位置预留充足操作空间，内部构件的排布兼顾反应效率与检修维护便利性，整体模型结构完整、细节丰富，可用于化工设备方案展示、结构校核、教学演示等场景，能够直观展现大型酰胺化反应设备的构造特点与设计逻辑。
