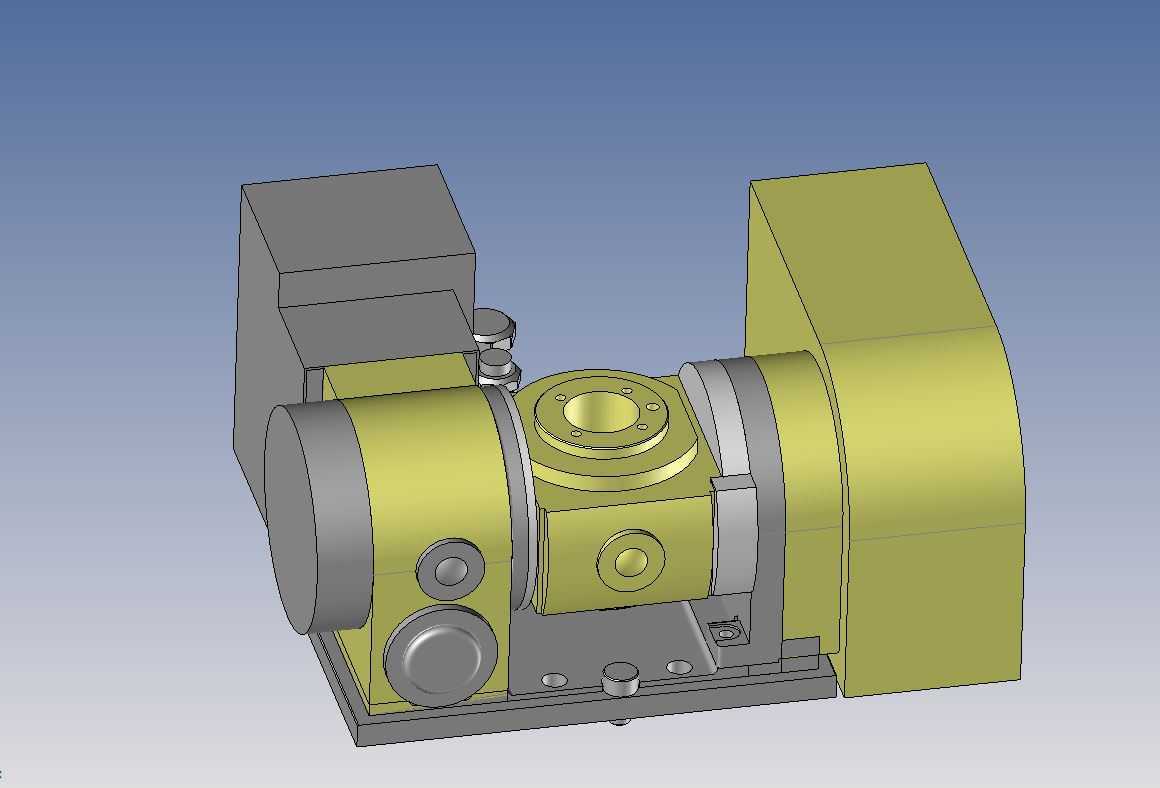

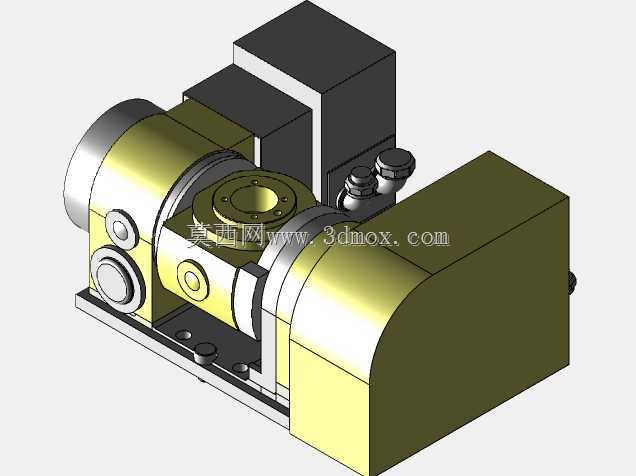

nikken5ax-130双轴数控旋转转台结构

该双轴旋转转台多用于立式加工中心的五轴联动改造场景，可在原有三轴机床基础上拓展两个回转自由度，实现复杂曲面零件的一次装夹多面加工，常见于航空航天结构件、精密模具型腔、小型复杂传动零件的加工工序中，能有效减少多次装夹带来的定位误差，缩短零件加工的辅助时间。从结构布局来看，该转台采用摇篮式双轴排布，一个回转轴实现工件的圆周分度回转，另一倾斜轴带动工作台完成指定角度的俯仰摆动，两轴配合可覆盖空间内任意加工角度的姿态调整，适配多类型铣削、钻孔、攻丝工序的角度需求。转台的驱动单元集成在机身侧部的箱型结构内，传动链路做了密封防护设计，可阻挡加工过程中的切削液、金属切屑进入传动腔体，避免传动件磨损导致的回转精度下降。机身主体采用高刚性铸铁材质打造，底座设置有规整的安装定位槽与螺栓孔位，可直接匹配标准加工中心的工作台T型槽尺寸，安装时无需额外制作过渡转接板，安装基准面的平面度公差控制在精密级范围内，保证转台与机床本体的装配精度。工作台面设置有标准的定位螺孔与中心定位孔，可适配通用夹具、定制工装的快速装夹，台面的承载能力经过刚性校核，可满足中小型零件加工时的切削负载要求，不会在大切削量加工时出现颤振偏移。设计过程中对转台的极限摆动角度做了结构干涉校验，在全行程摆动范围内，机身、驱动单元与工作台装夹的工件不会发生碰撞，同时预留了足够的刀具运动空间，避免加工过程中刀具与转台本体发生剐蹭。转台的外部管线接口做了集中排布，位于机身侧部的防护区域内，可避免加工过程中切屑飞溅刮伤线缆，同时方便与机床的数控系统做信号对接，实现回转轴的全闭环位置控制，保证分度精度与重复定位精度满足精密加工的要求。
