数控车削阶梯轴类加工仿真工件

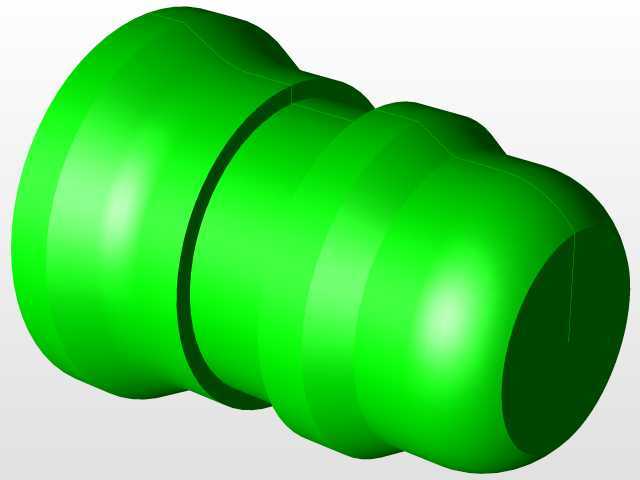

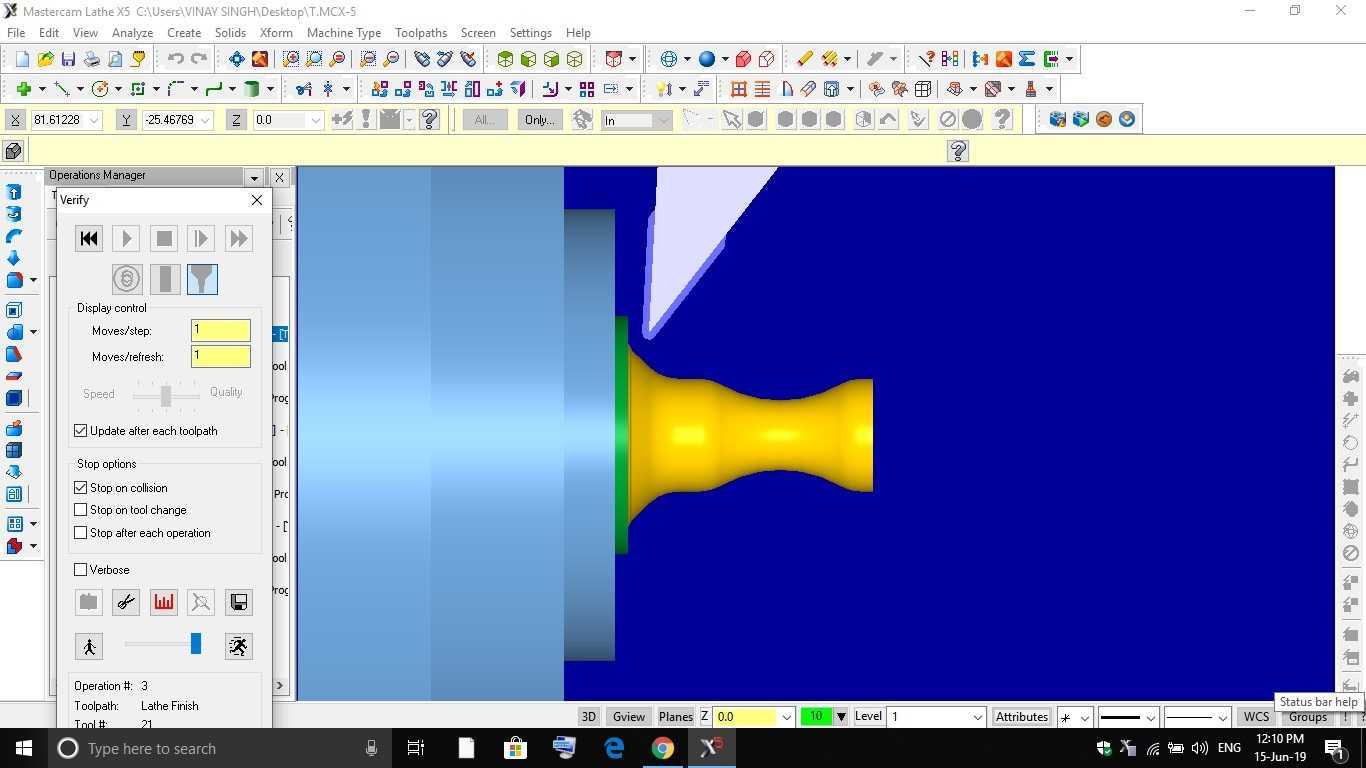

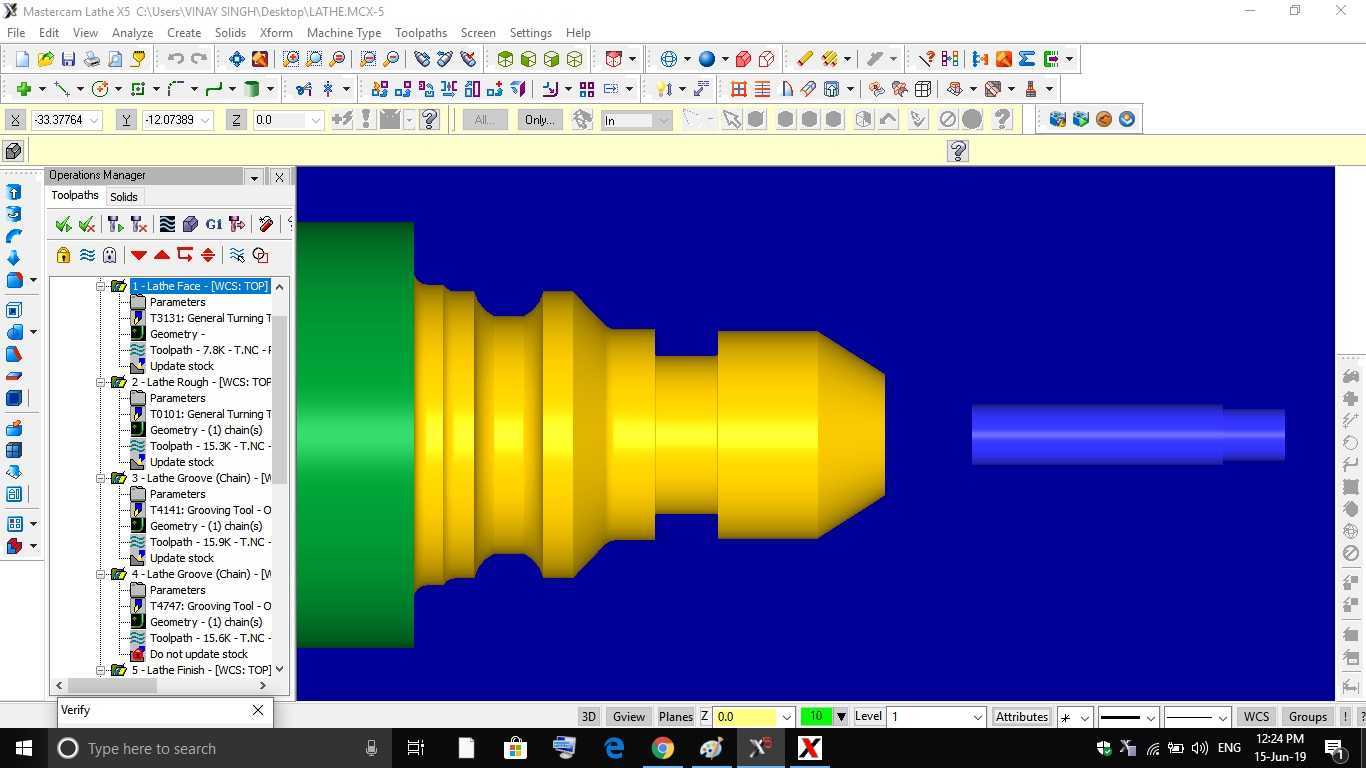

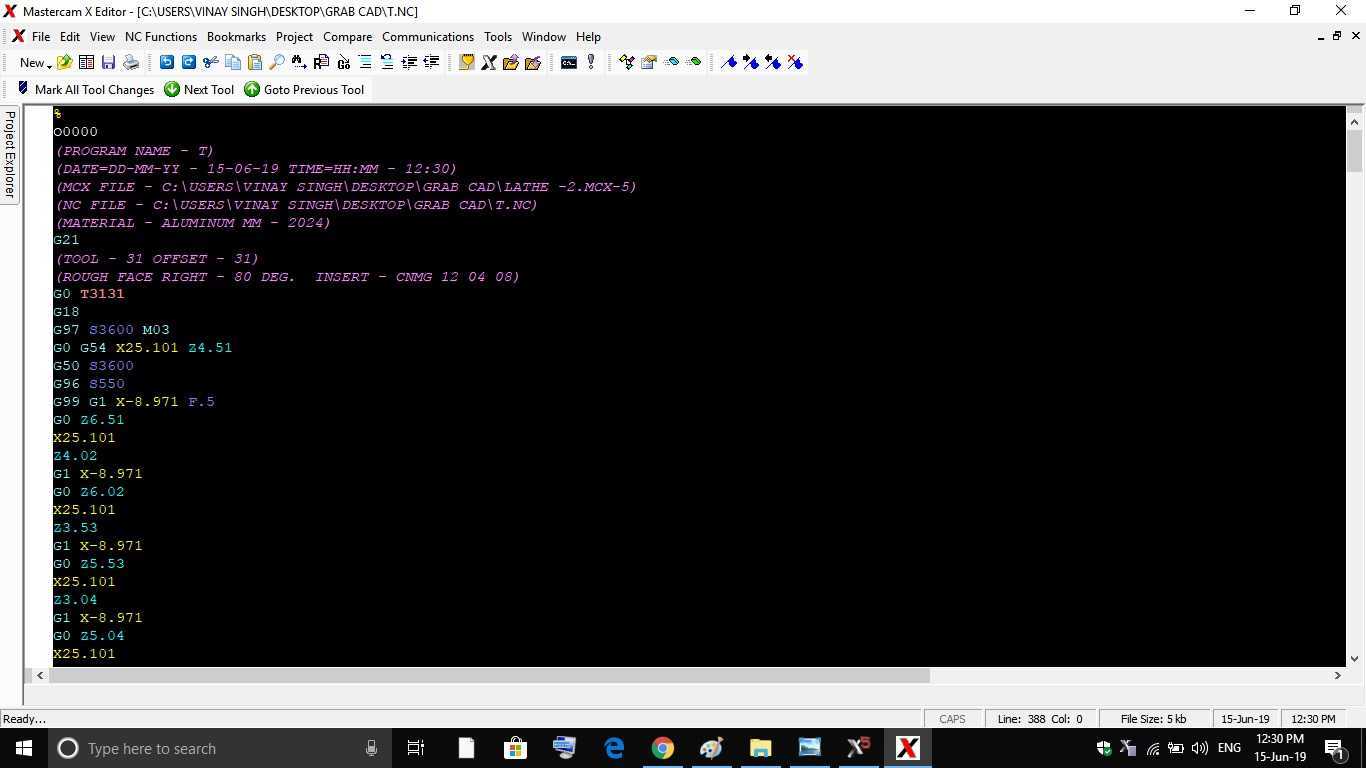

该轴类工件适配卧式数控车床的外圆车削加工场景，主要用于轴类零件的切削工艺验证、走刀路径校验环节，可直接导入数控加工仿真环境完成全流程加工模拟，提前排查刀具干涉、过切风险，减少实际机床试切的材料损耗与调试周期。工件整体为回转体结构，从装夹端到自由端依次设置多段不同直径的圆柱面、过渡锥面与退刀槽结构，装夹端采用大直径圆柱段适配三爪卡盘的夹持范围，夹持段长度满足常规卡盘的最小夹持深度要求，避免加工过程中出现工件甩动、振纹问题。中间段的多阶圆柱面分别对应不同配合公差要求，相邻台阶处设置的退刀槽结构适配外圆车刀的退刀行程，同时可避免台阶根部出现应力集中问题，自由端的锥面结构可用于装配导向，也可作为端面倒角加工的工艺验证载体。设计过程中优先遵循回转体零件的车削加工工艺逻辑，所有外圆面的同轴度基准统一为装夹端的轴线，减少二次装夹带来的形位公差误差，各段直径的差值控制在常规外圆车刀的单次背吃刀量允许范围内，无需定制特殊成型刀具即可完成全轮廓加工。工件的径向最大尺寸适配普通数控车床的最大回转直径要求，轴向总长度在车床的有效加工行程区间内，无需调整尾座位置即可完成一次装夹全加工，各台阶的轴向长度尺寸标注均从装夹端面起算，方便编程时直接采用工件坐标系原点设定在装夹端面的常规编程方式，减少坐标换算的出错概率。仿真环境中可直观看到刀具从粗车到精车的完整走刀路径，粗车环节采用分层切削方式去除大部分余量，精车环节沿轮廓连续走刀保证各表面的粗糙度与尺寸精度，锥面段的走刀参数可根据实际加工材料调整进给速率，避免锥面出现接刀痕。该类工件常见于机械传动系统的传动轴、液压系统的阀芯坯料、设备的连接销轴等应用场景，其结构设计可覆盖常规外圆车削的大部分工艺特征，包括圆柱面车削、锥面车削、切槽、端面车削等工序，可作为数控编程初学者的练习载体，也可作为工艺人员验证新刀具切削参数的测试工件，各段尺寸的公差预留量符合常规金属切削的加工余量要求，粗车后单边预留的精车余量可适配不同材料的热变形补偿需求，装夹端的端面设置有中心孔定位结构，若加工过程中需要掉头装夹，可直接采用尾座顶尖顶持中心孔保证二次装夹的同轴度，无需额外找正。
