岩石分级采样筛分收集装置结构设计

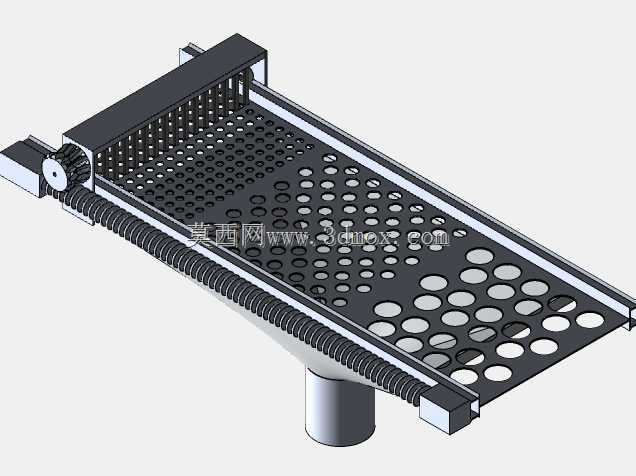

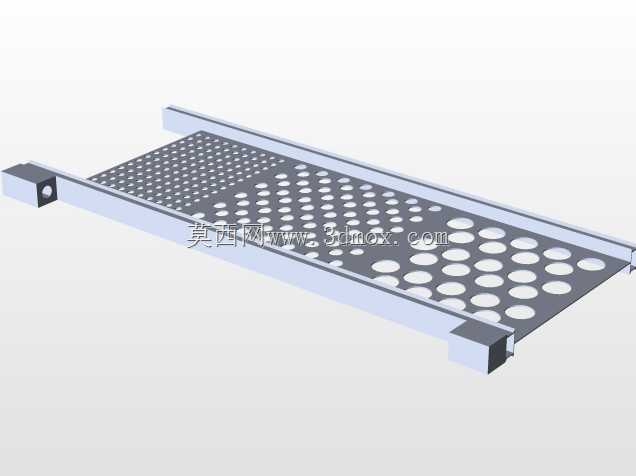

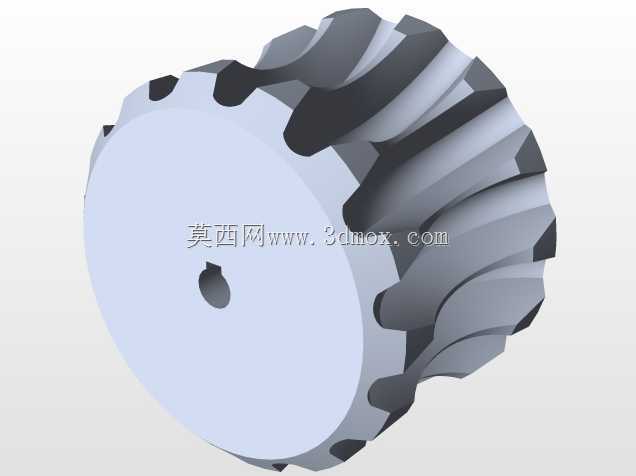

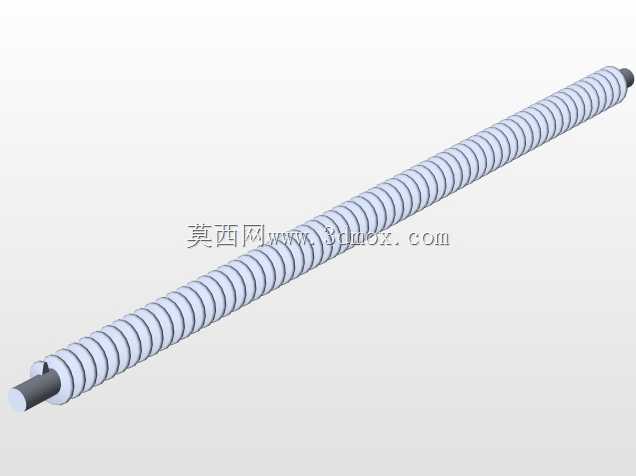

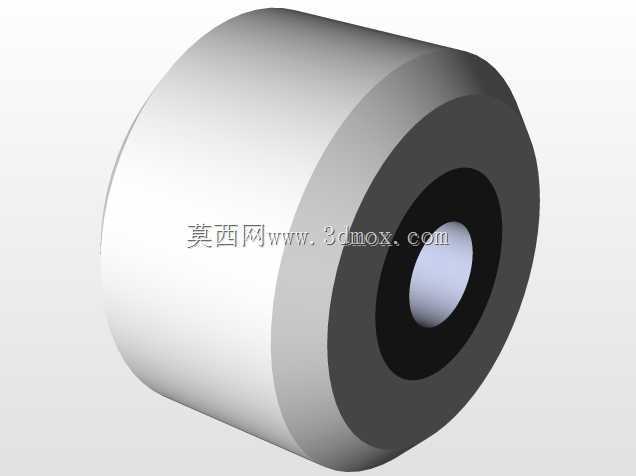

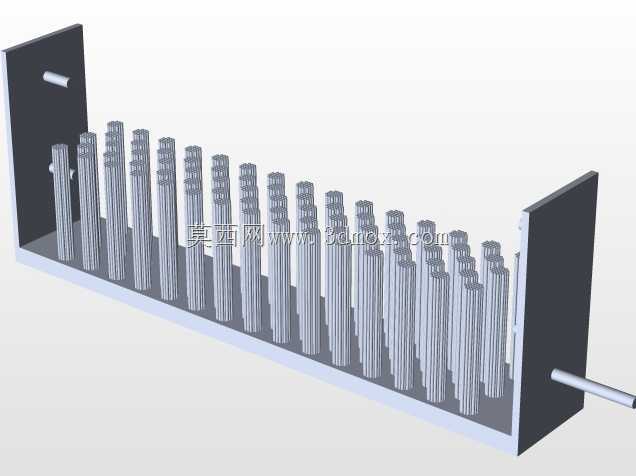

野外地质勘探、矿山原位取样作业中，岩石样本的现场分级收集一直是影响作业效率的关键环节，传统人工分拣不仅耗时久，还容易出现样本混级、粒径统计偏差的问题，这套筛分采样装置正是针对这类作业场景开发的专用结构。装置整体采用长槽式布局，主体筛分床面沿长度方向排布三种规格的筛孔，从进料端到出料端依次为0.5cm、1cm、2cm孔径，筛面采用高强度Kevlar金属复合材质制作，既能承受大块岩石的冲击磨损，又能保证筛孔尺寸长期使用不发生形变，避免粒径分级出现误差。床面两侧配套同步传动的毛刷清扫机构，通过两端的传动辊带动毛刷沿筛面做往复直线运动，作业时毛刷会将落在筛面上的岩石样本逐次推过不同孔径的筛分区，符合粒径要求的样本会透过对应筛孔落入下方的导流料斗，最终汇入下方的样本容器中，不符合当前筛分区粒径的岩块会被毛刷推送至下一级更大孔径的筛面，完成全粒径段的自动分级。设计过程中特意将毛刷的运动行程做了冗余设置，当毛刷完成一次筛分推送回到初始位置时，下方对应各筛孔的料斗启闭机构会同步动作，将分级完成的样本按粒径类别分别送入对应存储容器，避免不同粒径样本出现混料。整套装置的安装边界充分考虑了野外作业搭载需求，整体框架采用轻量化型材拼接，底部的导流料斗预留标准快装接口，可直接对接不同规格的样本存储罐，两侧的传动辊轴端预留动力输入接口，既可以配套便携电机驱动，也可适配手动驱动结构满足无供电区域的作业需求。装置的电源模块除了给毛刷传动转子供电外，还预留了摄像设备的供电接口，可直接搭载现场记录相机，同步拍摄采样筛分的全过程，满足地质勘探作业的样本溯源要求。筛面的倾斜角度经过反复校核，既保证岩块在毛刷推送下不会出现无规则滑动，又能避免卡料堵孔的问题，两侧的导轨结构做了密封防护设计，防止岩屑粉尘进入传动副造成卡滞，延长野外无维护场景下的使用寿命。
