轻型钢管桁架式卡丁车车架结构设计

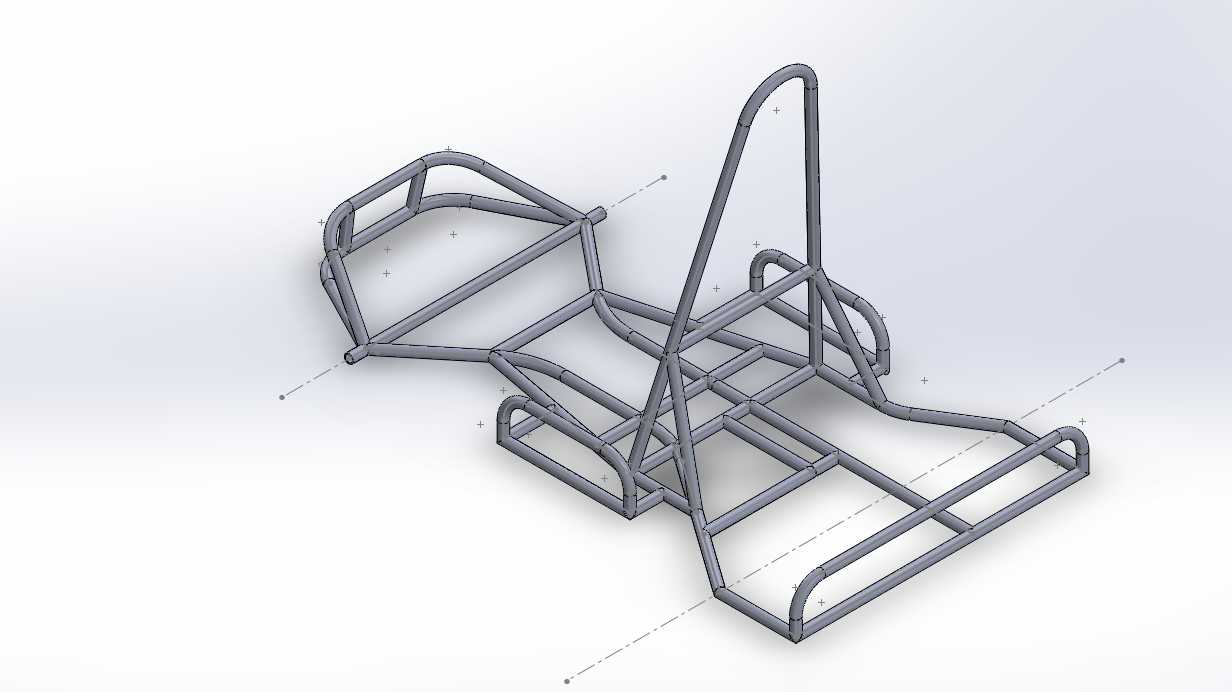

　　这套卡丁车车架采用空间钢管桁架结构，主要面向场地休闲游乐、青少年卡丁车培训、小型竞速赛事等场景使用，是卡丁车整车的核心承载基体，所有动力总成、转向机构、制动系统、座椅、防护组件都需要依托该车架完成安装固定。从结构设计逻辑来看，整体采用变径圆管弯折后焊接成型，前段预留出转向机安装位与前悬固定支点，管架的几何尺寸充分考虑了前轮最大转角的运动边界，避免转向过程中轮胎、拉杆与架体发生运动干涉；中段为驾驶舱区域，两侧的边梁做了外扩式的弧度处理，既给驾驶员腿部留出充足的活动空间，也能在发生侧面碰撞时通过管架变形吸收部分冲击能量，中部的横向加强管用来固定座椅安装支架与安全带锚点，锚点位置经过受力校核，能够满足急制动、侧倾工况下的载荷传递要求。

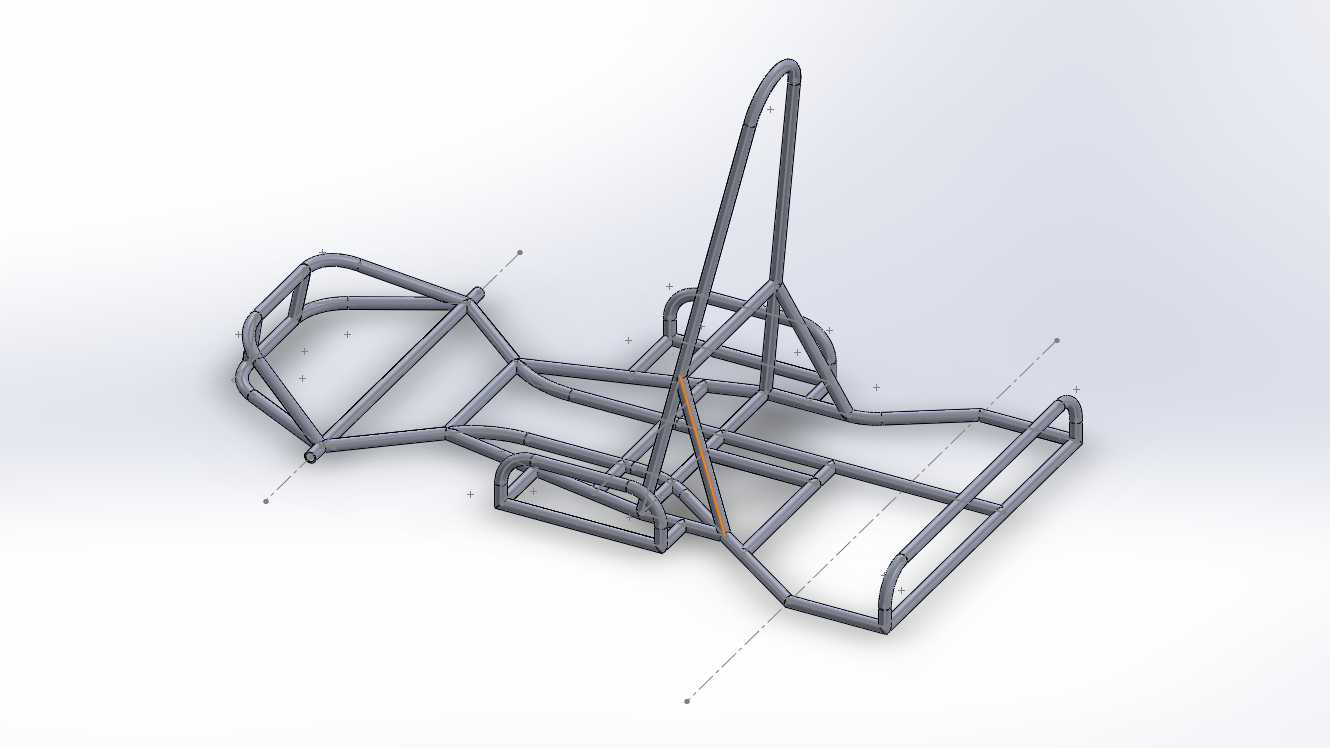

　　后段结构为动力总成安装区，预留了发动机、后桥、传动链轮的安装基准面，管架的后部向上延伸形成防滚架结构，防滚架的顶部高度高于驾驶员坐姿状态下的头部位置，在车辆发生倾覆时能够为驾乘人员留出足够的生存空间，防滚架与主车架的连接位置采用了斜撑加强结构，避免连接位置出现应力集中。整个车架的轴距、轮距参数匹配常规10寸卡丁车轮胎的安装要求，底部的离地间隙按照硬化铺装场地的使用需求设定，既保证过弯时的侧倾稳定性，也能避免场地微小起伏剐蹭底盘底部。设计过程中对管架的受力路径做了梳理，从轮端传入的冲击载荷能够通过多根斜向支管分散到整个架体，避免局部应力过大导致焊缝开裂，同时在满足强度要求的前提下尽可能减少冗余管材的使用，

　　控制整架重量来提升车辆的动力响应表现。车架上的各个安装点位都预留了对应的安装平面与螺栓过孔，不需要二次加工就可以完成通用卡丁车配件的装配，各个管段的弯折半径统一，适配常规弯管设备的加工工艺，降低生产制造环节的加工难度。
