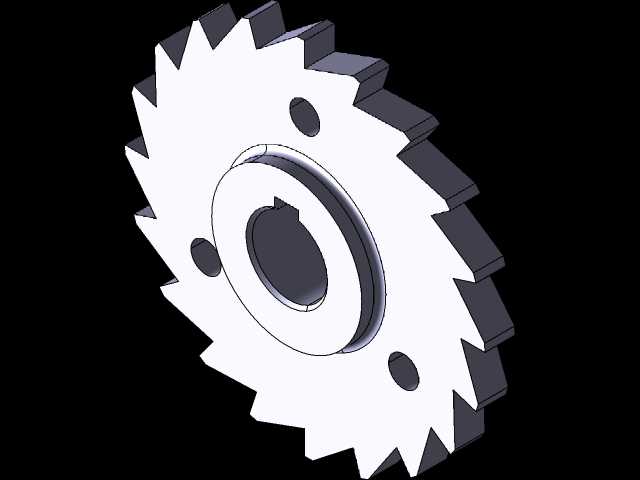

带键槽安装孔的错齿切削锯片结构

　　这款切削件主要面向普通铣床、小型专用切削设备的端面开槽、浅槽铣削工况，在小型五金件批量加工、铝型材定长切断后的端面修边、薄钢板窄槽开制场景中适配性较强，相比普通直齿锯片，它的错齿排布能有效降低单齿切削负荷，减少切削过程中的振刀纹，提升加工面的光洁度。从结构设计来看，中心的带键槽通孔是核心安装定位结构，键槽的尺寸匹配常规铣刀杆的传动键，安装时无需额外做周向防转结构，靠键的侧面传递扭矩即可满足切削时的动力传输需求，中心孔的轴向定位面做了台阶沉孔设计，能贴合刀杆的定位轴肩，避免高速旋转时出现端面跳动超差的问题。齿部的错齿设计是经过切削受力验算的，相邻齿的切削刃分别向两侧偏置微小角度，切削时每个齿只承担单侧的切削余量，

　　不会出现整齿同时挤入工件的情况，能有效降低切削时的轴向抗力，在加工薄壁工件时能减少工件变形量。三个均匀分布的销孔是为了配套带传动销的刀杆设计的，当切削扭矩较大、键连接不足以传递动力时，三个销孔穿入定位销后能分担部分扭矩，避免键槽受力过大出现崩损，同时三个孔的位置做了动平衡校验，在3000转以内的转速下不会出现明显的动不平衡量，不需要额外做去重处理。安装边界方面，这款切削件的总厚度控制在6mm以内，外径适配100mm规格的刀杆防护罩，安装时不需要对原有设备的防护罩做改造，齿顶的后角做了8度的磨削处理，能减少后刀面和工件已加工面的摩擦，降低切削热的产生，延长刀具单次修磨的使用周期。在实际使用中，

　　这款切削件适合切削硬度在HB200以内的碳钢、铝合金、铜合金等材料，进给量控制在每齿0.05-0.1mm区间时，排屑顺畅不会出现堵屑卡刀的问题，齿根位置做了圆弧过渡，避免应力集中导致齿部断裂，即使遇到小幅的切削冲击也不会出现崩齿情况。
