带安装法兰的排气连接管路结构件

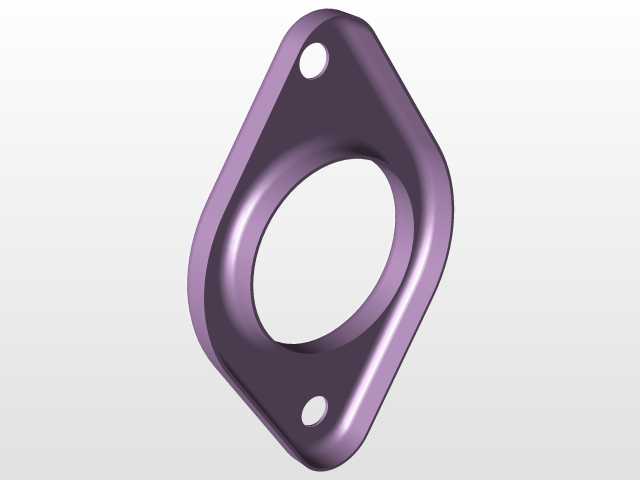

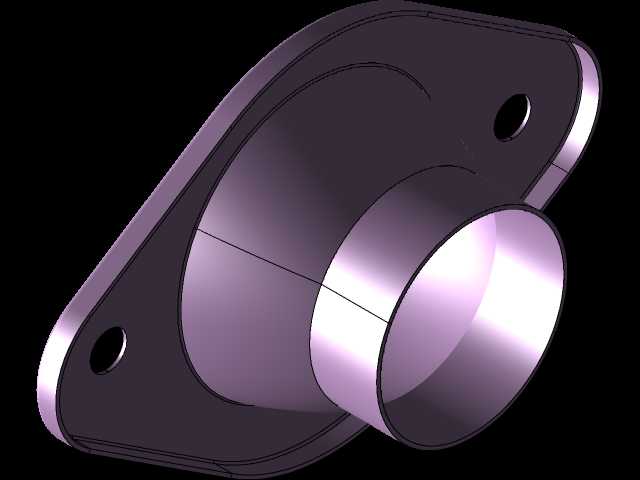

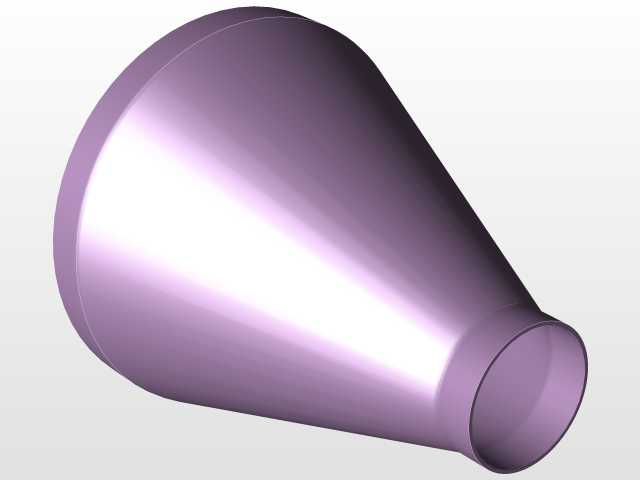

　　这类带法兰基座的排气连接构件，常见于小通径内燃机排气支路、小型气动设备排气端、工业通风管路的末端接驳位置，核心作用是实现不同通径管路之间的平顺过渡，同时通过法兰盘上的安装孔完成与基体构件的刚性固定，避免排气通路出现泄漏、松脱问题。从结构设计逻辑来看，法兰盘采用近似菱形的非对称轮廓，两个安装孔分别布置在盘体对角位置，这种布局相比圆形法兰能有效减少安装占用的平面空间，适合安装面空间局促的设备场景，盘体边缘做了圆弧过渡处理，既可以降低安装过程中锐边划伤的风险，也能减少应力集中点，提升构件长期受振动工况下的结构强度。中间的过渡段采用锥面平滑衔接法兰端与直管端，锥面的锥度经过匹配计算，

　　既可以保证排气气流从法兰端大截面到直管端小截面的流动平顺性，减少局部涡流带来的排气阻力与气动噪声，也能避免截面突变带来的结构应力集中，提升构件的抗疲劳性能。直管段的外径与对接管路的内径做了公差匹配，安装时可直接插入对接管路内部，配合密封垫或者卡箍就能完成密封固定，不需要额外加工对接坡口，能有效降低现场装配的工作量。从安装边界来看，法兰盘的安装孔间距经过标准化适配，可匹配多数同规格排气端口的安装孔位，安装时只需要在两个孔位穿入固定螺栓，按照对应扭矩拧紧即可完成固定，不需要额外制作转接工装。构件的整体壁厚做了均匀化处理，法兰盘位置的壁厚略大于直管段，既保证了安装位置的结构刚性，避免螺栓拧紧时法兰盘出现变形，也控制了整体构件的重量，

　　不会给安装基体带来额外的负重负担。在实际应用场景中，这类构件需要长期接触高温排气气流，同时承受设备运行带来的持续振动，因此结构设计时在锥面与法兰、锥面与直管的衔接位置都做了圆角过渡，避免长期振动下出现焊缝开裂或者结构断裂的问题，法兰盘的密封面做了平面度处理，安装时配合耐高温密封垫，可保证高温工况下的密封可靠性，不会出现废气泄漏的问题。
