七叶曲面结构风扇叶片结构设计

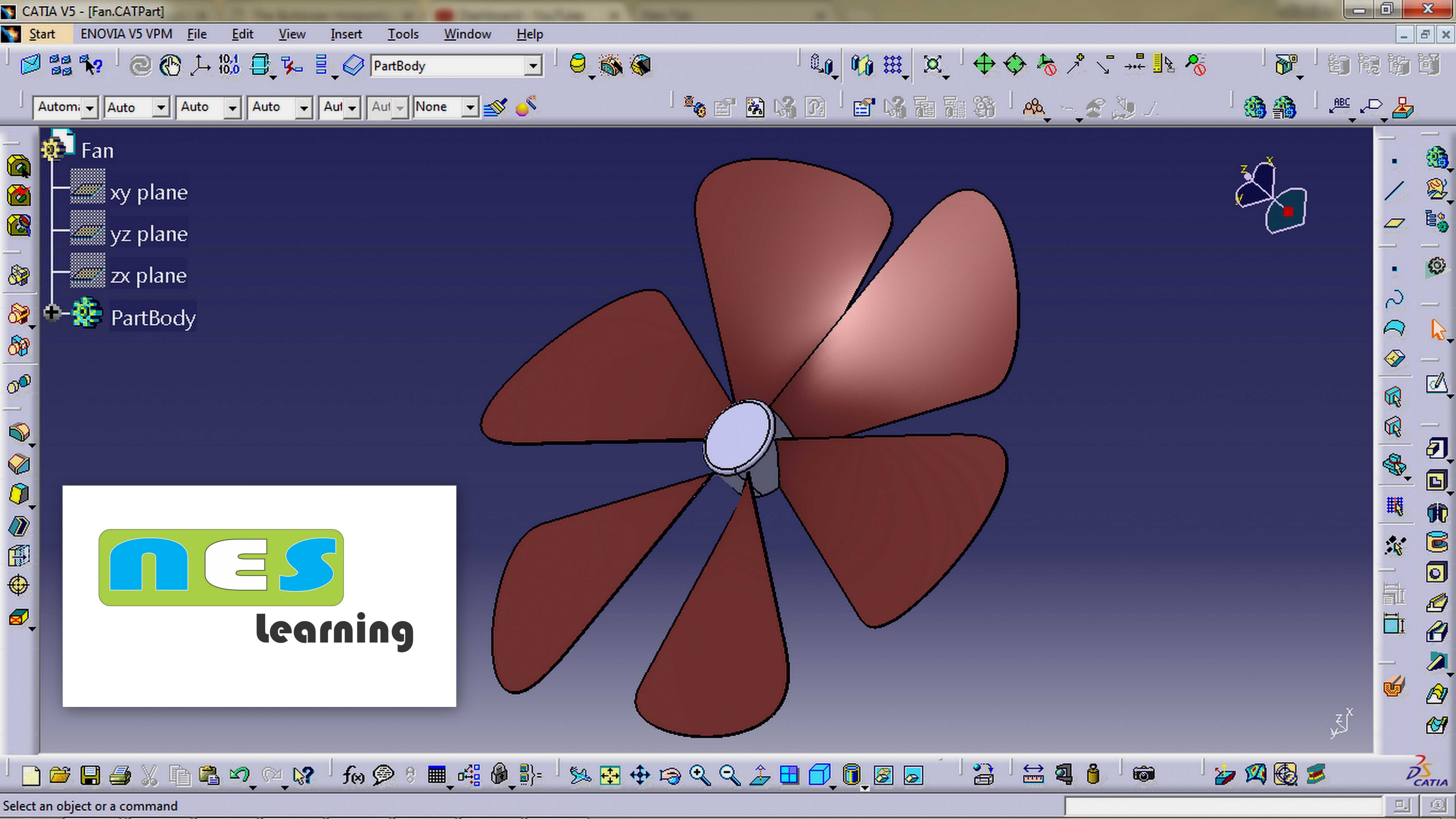

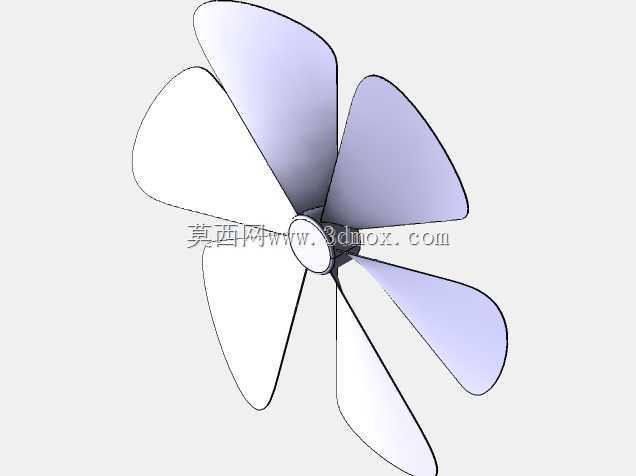

这款七叶曲面风叶结构，主要适配桌面级通风降温设备、小型工业工位散热风机、家用落地扇与台扇类产品，也可作为小型空气循环设备的核心做功部件，在民用通风、小型设备散热、工位局部送风场景中承担气流推动的核心作用。从实际使用需求出发，这类多叶曲面结构相比传统三页、五叶结构，能在相同转速下输出更柔和的连续气流，避免直吹时的硬风感，同时降低叶片切割气流产生的紊流噪音，适配对送风舒适度、运行噪音有要求的使用场景。设计过程中首先确定了叶片的安装基准，中心轮毂采用带定位卡槽的圆柱结构，可直接与电机输出轴配合，轮毂外径匹配常规小型单相异步电机、直流无刷电机的输出端安装尺寸，安装时无需额外转接件，轴向定位靠轮毂端面的止口结构实现，保证转动时的同轴度，避免高速转动下的动平衡偏差。叶片型线采用变曲率曲面设计，从叶根到叶梢的弦长逐步收窄，安装角从根部到梢部呈递减趋势，这种设计能让叶片不同径向位置的线速度匹配对应的气流攻角，减少叶尖处的气流涡流损失，提升送风效率。七片叶片沿轮毂周向均匀分布，相邻叶片的夹角完全一致，建模时通过圆周阵列实现，保证每片叶片的型面偏差控制在极小范围内，避免转动时出现偏载抖动。叶片边缘做了小圆角过渡处理，既避免生产过程中的锐边磕碰问题，也能进一步降低气流沿叶片边缘剥离时产生的高频噪音。叶梢与外围护网的预留间隙符合小家电安全设计规范，既不会因为间隙过小出现擦碰风险，也不会因为间隙过大造成叶尖处的气流回流损失。从结构强度角度考虑，叶根与轮毂的衔接处做了加厚过渡处理，分散高速转动时叶根处的应力集中，即使长期在额定转速下运行，也不会出现叶根疲劳断裂的问题。整个叶片的曲面建模全程保证G2连续，曲面光顺无褶皱，不管是后续做注塑模具开模，还是做3D打印手板验证，都能直接提取曲面作为加工基准，不需要额外做曲面修补工作。动平衡校准基准设置在轮毂中心孔的轴线上，建模时预留了动平衡去重的工艺位置，方便生产过程中做动平衡校正，保证成品运行平稳。
