高速喷嘴外流场冲击波仿真分析模型

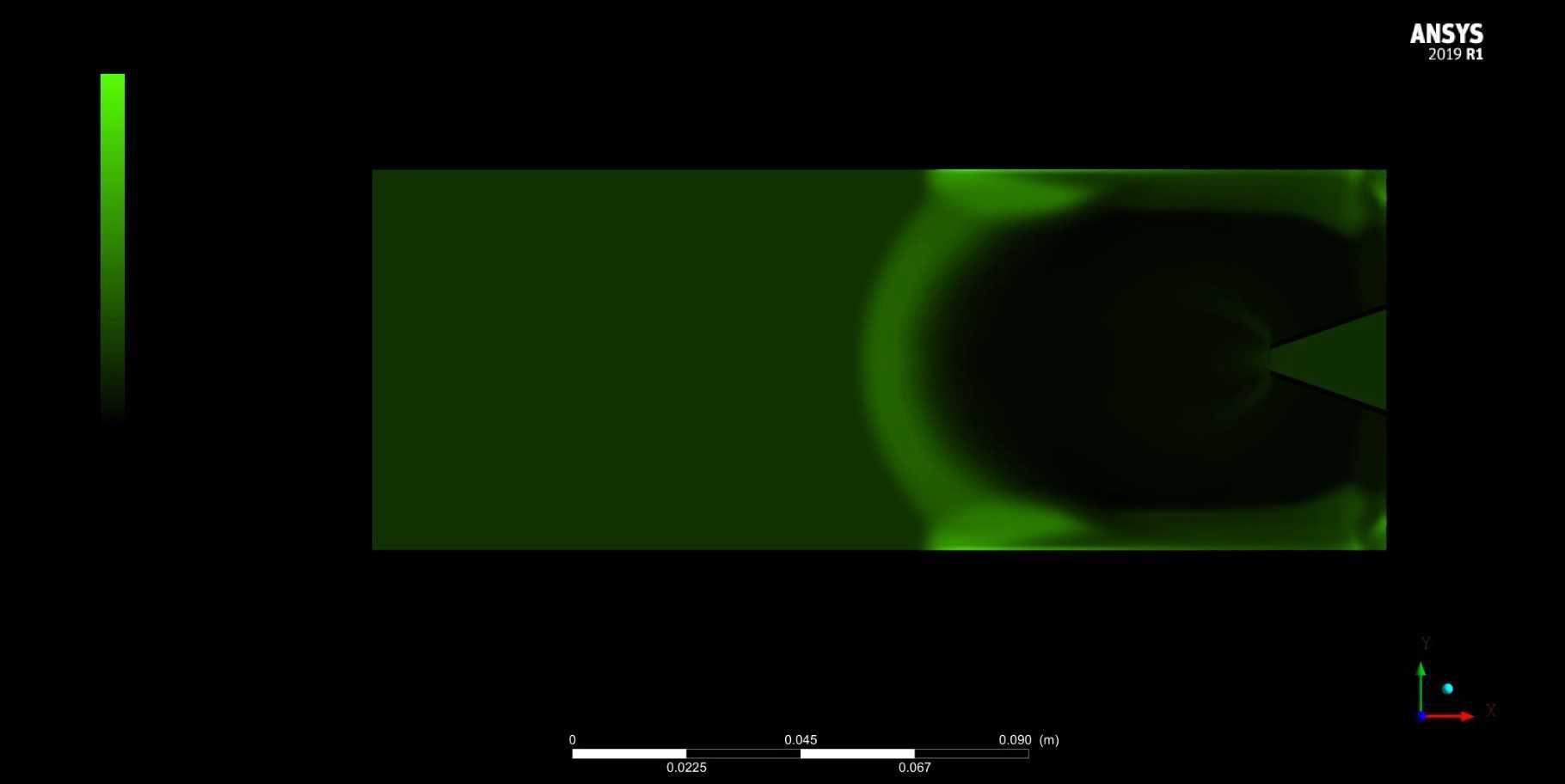

在航空航天推进系统、高速风洞试验、工业高压射流切割等场景中，喷嘴出口的高速流体往往会伴随明显的冲击波效应，这类非定常流动特性直接决定了设备的工作效率、结构载荷分布以及运行安全性。本次构建的三维分析模型，核心围绕收缩-扩张型喷嘴的出口外流场展开，完整还原了高压流体从喷嘴喉部加速至超音速后，与周边静止空气介质相互作用形成的波系结构。从模型的几何边界来看，喷嘴出口段采用了15度半锥角的扩张设计，出口直径设定为20mm，外流场计算域沿射流轴向延伸至12倍出口直径位置，径向覆盖范围达到8倍出口直径，能够完整捕捉马赫盘、斜激波、膨胀波扇等典型超音速流动结构，同时避免了计算域边界对波系反射的干扰。建模过程中，首先对喷嘴内壁面的粗糙度等效边界进行了简化处理，将实际加工中Ra1.6的表面粗糙度转化为壁面函数的粗糙度高度参数，既保证了近壁面流动计算的准确性，又不会过度增加网格划分的复杂度。外流场区域采用结构化六面体网格划分，在喷嘴出口附近的波系核心区进行了三级网格加密，最小网格尺寸控制在0.2mm，确保激波间断面的分辨率满足二阶迎风格式的计算要求，而远场区域则采用渐变网格过渡，控制整体网格规模在合理区间，兼顾计算效率与精度。从功能特性上，该模型可直接用于分析不同入口压比下的冲击波形态变化，当入口总压与外界环境压比超过临界压比时，喷嘴出口会形成周期性的激波串结构，模型中预置的压力、密度、速度监测面，可直接提取射流核心区的速度衰减曲线、激波前后的压力跃升系数，为喷嘴的结构优化、降噪设计提供量化数据支撑。在实际工程应用中，这类仿真模型可替代部分昂贵的高速纹影试验，在设计阶段快速评估不同喷嘴型线对应的射流冲击载荷，比如在高压水射流除锈设备中，可通过调整喷嘴出口的扩张段长度，改变冲击波的聚焦位置，让最大动压点恰好落在待处理工件表面，提升除锈效率的同时降低能耗；在火箭发动机喷管的地面试验模拟中，该模型可提前预判喷管出口的波系对试验台架的冲击载荷，为台架的结构加强设计提供载荷输入。需要注意的是，模型中对空气介质采用了理想气体假设，在马赫数低于3的工况下计算误差可控制在3%以内，若用于更高马赫数的场景，还需补充高温下的空气离解效应参数。另外，模型的几何边界预留了喷嘴型线的参数化接口，设计人员可直接修改喉部直径、扩张段长度、出口倒角等参数，快速生成不同结构的喷嘴计算模型，无需重复进行几何清理与网格划分工作，大幅提升方案迭代的效率。
