工业磨床碎纸机用接料漏斗结构设计

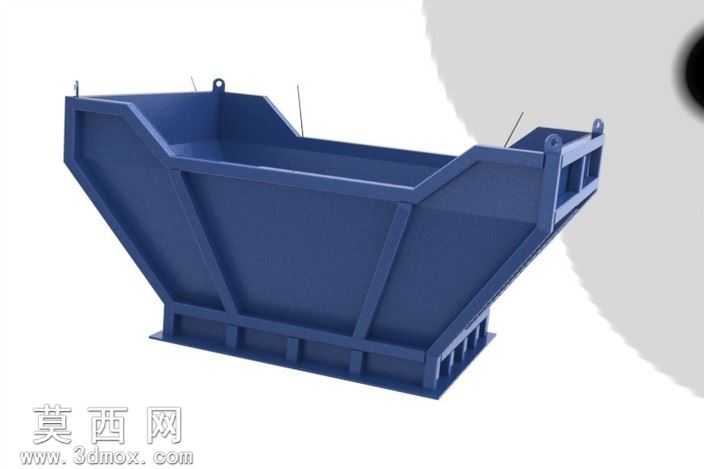

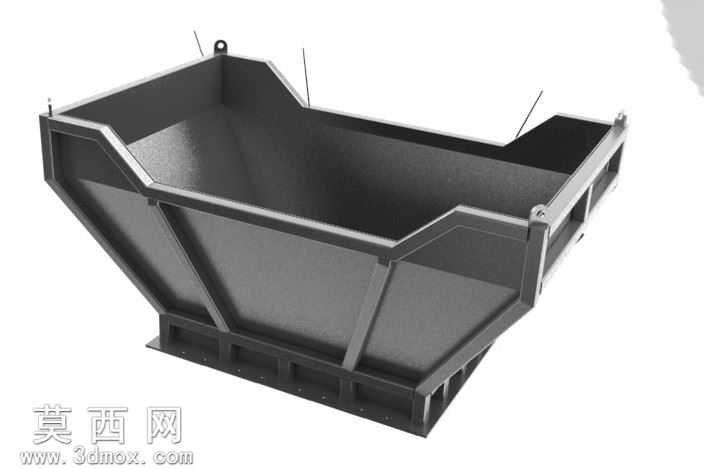

该料斗采用三维参数化建模完成整体结构设计，建模过程中首先依据工业磨床、碎纸机的出料口对接尺寸确定上部敞口的轮廓边界，通过多段放样命令生成斗体的渐变收窄曲面，保证物料滑落过程中无直角积料死角。建模阶段对斗体的加强筋结构做了等距阵列处理，沿斗体外壁斜向布置的加强筋与底部安装底座做了合并布尔运算，确保整体结构的受力传递路径清晰，可承受满载物料时的侧向挤压力。材质渲染阶段为斗体主体赋予了哑光冷轧钢板材质，调整了金属材质的粗糙度与反射参数，还原焊接钣金构件的真实质感，对吊耳、安装螺栓等附属构件做了倒角细节处理，避免模型出现尖锐棱角失真问题。结构设计上，上部敞口做了外翻折边处理，既提升了敞口处的结构刚度，也可作为与上游设备出料端的搭接定位边；底部设置的带安装孔的矩形底座，可直接通过螺栓固定在设备接料工位，无需额外制作转接支架；斗体侧壁预留的吊耳结构，满足料斗整体吊装转运、拆装维护的需求。设计过程中重点校核了斗体的倾斜角度，确保斗壁倾角大于常见工业碎屑、磨屑的自然安息角，避免物料在斗内堆积卡滞，同时对斗体的容积做了参数化关联，可根据不同设备的出料效率调整斗体的高度与收窄比例，适配不同产能的磨床、碎纸机的接料需求。整体模型的装配层级清晰，所有钣金构件的壁厚参数统一设置，可直接导出工程图用于钣金下料、焊接加工，模型的曲面过渡顺滑，无破面、重叠面等建模缺陷，渲染效果可直接用于产品方案展示与技术交底。
