磨床主轴精密机械零件三维建模

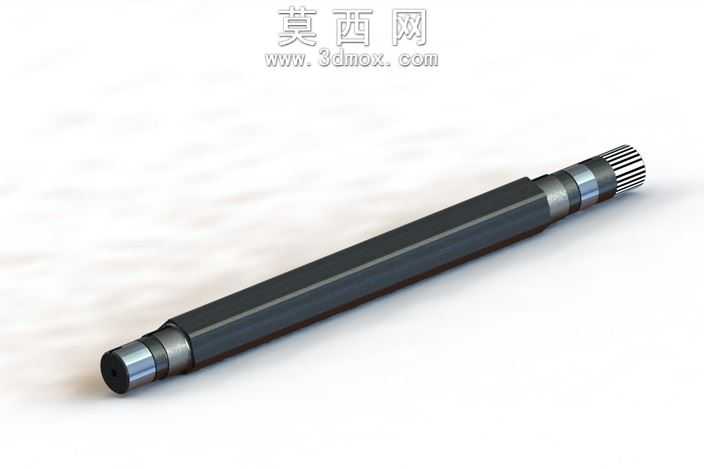

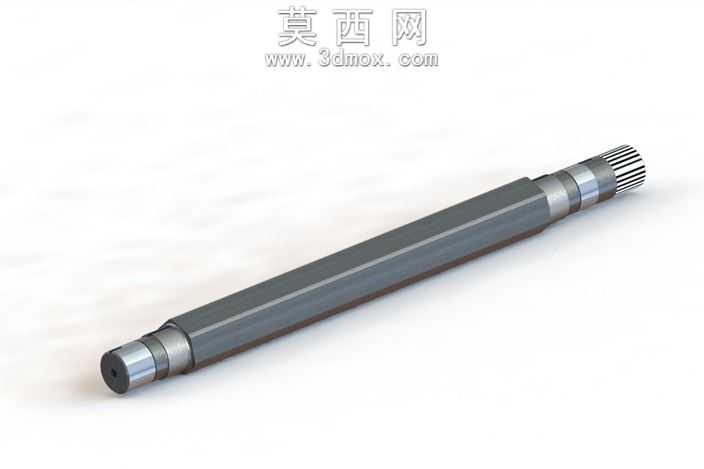

本模型为磨床配套使用的主轴类零件，采用SolidWorks软件完成全参数化三维建模，建模过程严格遵循机械加工工艺逻辑，从轴类零件的基准轴线出发，通过旋转凸台命令生成轴体基础轮廓，再依次完成各轴段的特征构建。建模阶段针对轴件不同功能段做了精准的尺寸约束：端部的花键段采用扫描切除方式生成标准齿形，保证花键的齿距、齿形角符合传动配合要求；中间的光轴段严格控制同轴度公差，各阶梯轴段的过渡位置添加了符合加工规范的圆角与退刀槽特征，避免应力集中的同时还原真实加工细节；端部的安装定位段做了精准的直径与长度尺寸匹配，预留了装配所需的定位基准面。材质渲染阶段，针对轴件的加工表面做了差异化材质设置：经过磨削加工的工作轴段赋予高光泽的金属材质，模拟精磨后光滑的金属表面质感，添加细微的磨削纹理提升真实感；花键段与非配合轴段采用稍暗的金属材质，区分不同加工工序的表面效果，整体金属材质调整了粗糙度与反射参数，还原合金钢零件经热处理后的表面质感。结构设计上，该轴为典型的阶梯轴结构，各轴段直径根据受力情况做了合理分配，从传动端到工作端依次布置花键传动段、轴承安装段、工作配合段，轴内部设计有中心通孔，既减轻轴件自重，又可满足磨床工作时的冷却液输送或拉杆装配需求，各阶梯的轴肩位置严格对应轴承、传动件的安装定位尺寸，保证装配时零件的轴向定位精度。建模过程中所有特征均保留完整参数，可根据实际磨床的型号参数快速调整各轴段的尺寸、花键规格、通孔直径等参数，适配不同规格磨床的主轴设计需求，模型完成后经过干涉检查，各特征之间无几何错误，可直接用于后续的工程图生成、装配模拟、有限元受力分析等工作，能够为磨床主轴的设计优化、加工工艺编制提供精准的三维模型支撑。
