高扭矩液压剪工业作业装置结构设计

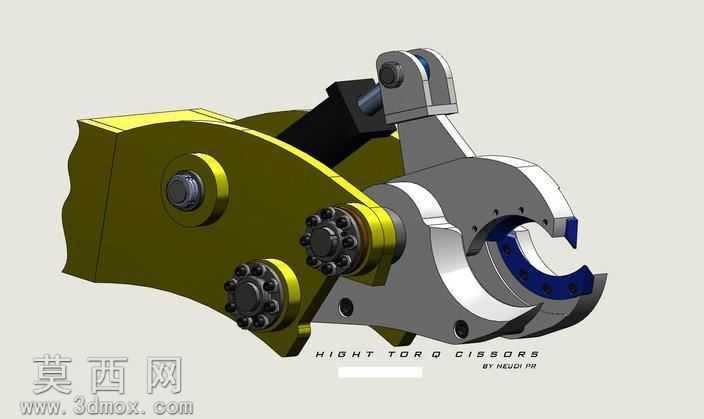

本作品为高扭矩液压驱动剪切装置的三维建模成果，建模过程中严格遵循液压工装的实际工程设计逻辑，先完成整体功能框架的搭建，再逐一细化各组成部件的细节特征。建模阶段首先确定液压驱动单元与剪切执行端的动力传递路径，将液压油缸的直线推力通过铰接摆臂结构转化为剪刃的闭合剪切力矩，整体装配关系完全匹配液压剪的实际运动逻辑，所有铰接孔位、销轴配合、油缸安装座的定位尺寸均经过运动干涉校验，保证剪刃开合全行程无部件碰撞，运动轨迹顺滑无卡滞。材质渲染阶段针对不同部件的实际工况赋予对应材质属性：主体承载结构件采用军绿色金属漆面材质，还原重型液压工装的工业涂装质感，表面添加细微的使用磨损纹理提升真实感；铰接销轴、高强度螺栓组采用发黑处理的高强度钢材材质，还原紧固件的哑光金属质感；动定剪刃部分采用高合金工具钢材质，刃口区域做高亮抛光处理，与基体的哑光金属形成视觉区分，清晰展示剪切作业的核心工作区域；液压油缸缸筒部分采用银灰色金属材质，缸杆做镀铬亮面处理，直观区分驱动单元与承载结构。结构设计上采用双组高强度螺栓连接的摆臂铰接结构，增大铰接部位的承载接触面积，适配高扭矩剪切作业的大载荷需求；剪刃采用弧形抱合式刃口设计，可在剪切过程中对被剪物件形成包裹限位，避免剪切过程中物料滑脱，提升剪切作业的稳定性；油缸与摆臂的铰接端采用带自润滑衬套的铰接结构，降低长期往复运动的磨损量，延长装置使用寿命。整体建模过程中对所有配合面做了公差适配的细节处理，螺栓组的排布、密封件的预留位置、注油孔位的细节均完整还原，既保证三维模型的视觉展示效果，也具备实际工程参考价值，可直接用于液压剪产品的方案演示、结构优化参考以及作业原理教学使用。
