泡罩包装药片板三维建模设计作品

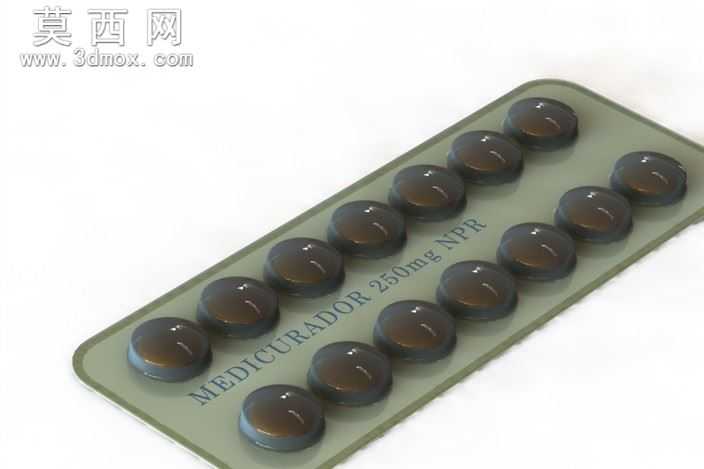

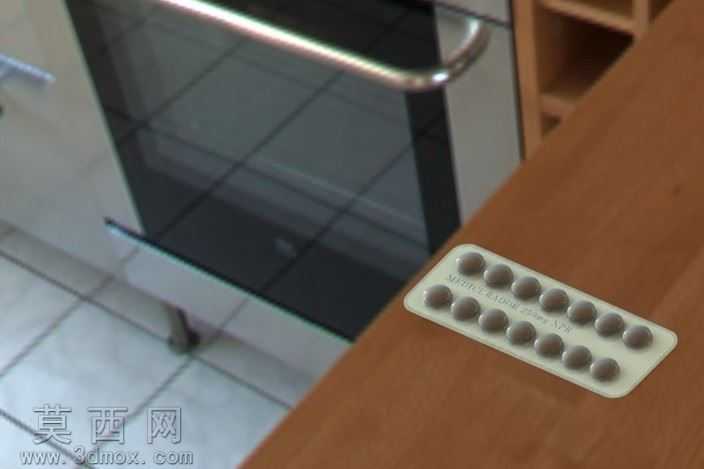

本作品为医药领域常用的泡罩包装药片板三维模型，建模过程依托SolidWorks平台完成，整体采用自底向上的建模思路，先拆分出泡罩板基底、独立药片凹槽、单粒药片三个核心结构单元，再通过装配约束完成整体组合。建模阶段首先绘制泡罩板的基底轮廓草图，以矩形为基础做圆角过渡处理，避免尖锐棱角不符合实际医药包装的生产工艺要求，随后通过拉伸凸台命令生成基底的薄板结构，厚度参考常规药用PVC泡罩片的0.25-0.3mm区间设置，保证结构比例贴合实物。针对板面上的14粒独立药片凹槽，采用线性阵列的建模方式提升效率，先完成单个凹槽的成型：在基底表面绘制圆形草图，通过成型工具特征冲压出半球形凹陷，凹陷的弧度、深度完全匹配常规口服片剂的尺寸，阵列时严格控制横向与纵向的间距，保证每粒药片的排布均匀整齐，与市售常规泡罩板的排布逻辑一致。单粒药片的建模采用旋转凸台命令，先绘制药片的半剖面轮廓，包含上下两面的微弧曲面与侧边的过渡圆角，旋转生成完整的素片模型后，逐一装配到对应的凹槽位置，保证药片与凹槽的贴合度自然，无穿模或间隙过大的问题。材质与渲染阶段，泡罩板基底设置为半透明白色PVC材质，调整材质的透明度、反光度参数，模拟真实药用泡罩包装的哑光半透质感，避免过度反光造成的视觉失真；药片部分设置为浅灰色哑光药用素片材质，表面添加细微的粗糙度纹理，还原素片无包衣的真实质感，同时在泡罩板表面添加轻微的印刷文字浮雕效果，模拟药品包装表面的压印标识，提升模型的真实度。结构设计上充分考虑泡罩包装的易折断特性，在相邻两列药片之间添加了细微的压痕凹槽结构，该结构通过拉伸切除命令生成，深度控制在基底厚度的三分之一，既还原了真实药板可沿压痕掰分的功能特性，也让模型的细节还原度更高。渲染输出时采用室内日常场景的环境光，搭配柔和的侧方补光，将模型放置在模拟木质台面的场景中，背景搭配模糊的厨房环境元素，还原日常居家存放药品的真实场景氛围，光影调整时避免硬阴影，让泡罩板的半透质感、药片的哑光质感得到充分展现，整体模型比例协调，细节丰富，可用于医药包装展示、场景搭建、科普演示等多种用途。
