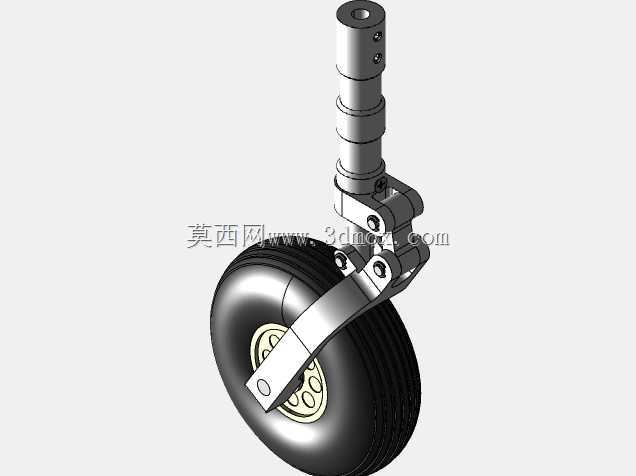

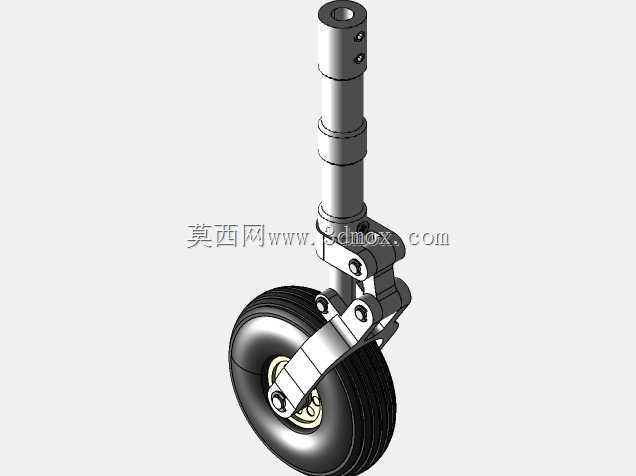

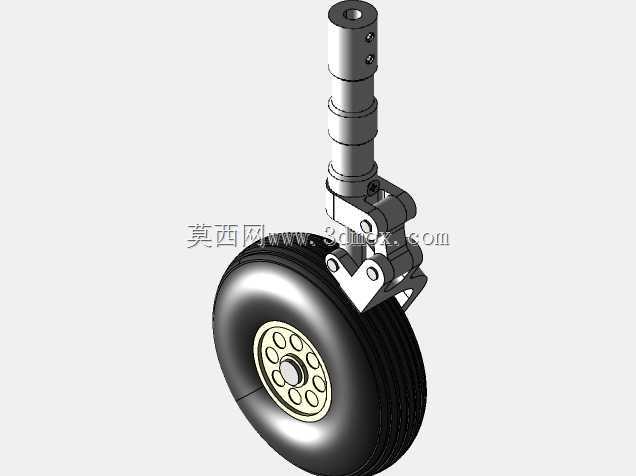

RCSKYLE EDF 104油柱结构设计

在小型飞行器起落架的缓冲系统设计中，油柱作为核心吸能部件，直接决定着陆冲击载荷的传递效率与整机着陆安全性，本次完成结构建模的RCSKYLE EDF 104油柱，主要适配轻型电动固定翼航模、小型验证无人机的前三点式起落架布局，承担着陆瞬间垂直冲击动能的耗散、滑跑阶段路面颠簸振动的过滤作用，避免刚性冲击传递至机身主结构造成翼梁、机身蒙皮连接位的疲劳损伤。从实际安装适配性来看，该油柱的安装耳轴到轮轴的垂直高度，比同规格常规油柱低约4mm，设计阶段特意调整了活塞行程的冗余区间，在保证最大缓冲行程满足1.2m/s垂直下沉率吸能要求的前提下，压缩了整体安装高度，适配机身离地间隙较小的低腰布局飞行器，避免起飞抬轮阶段油柱下支点与跑道面发生剐蹭。轮轴安装位的直径比常规同载荷等级油柱略大，可适配直径稍宽的橡胶机轮，提升草地、砂石非铺装跑道的滑跑通过性，减少轮体卡滞风险。结构设计上，该油柱采用单筒式油气混合缓冲结构，内部油道采用阶梯式阻尼孔设计，着陆压缩初期阻尼孔通径较大，可快速吸收初始冲击峰值，避免硬着陆瞬间的载荷突变；压缩行程后段阻尼孔通径逐级缩小，阻尼力平缓上升，避免活塞触底产生二次冲击。外筒采用高强度铝合金一体车削成型，耳轴连接位做了局部加厚处理，安装孔位预留了0.2mm的衬套压装余量，可根据实际安装需求选配铜基衬套或橡胶缓冲衬套，适配不同的安装刚度需求。实际选型适配时需要注意，该油柱的侧向承载能力相对有限，不适用于滑跑速度超过80km/h的大重量飞行器，主要针对10kg以下起飞重量的轻型飞行器设计，安装时需保证耳轴安装面的平面度公差不超过0.05mm，避免安装偏载造成活塞运动卡滞，日常维护时可通过外筒端部的注油孔补充液压油，调整内部油气比例即可微调缓冲阻尼特性，适配不同场地的起降需求。建模过程中对内部活塞密封槽、阻尼孔的位置都做了精确还原，可直接用于起落架系统的运动仿真、干涉检查，也可作为同类型油柱改型设计的基础参考模型，帮助结构设计人员快速完成缓冲系统的匹配计算，减少重复建模的工作量。
