电动高涵道比发动机短舱结构设计方案

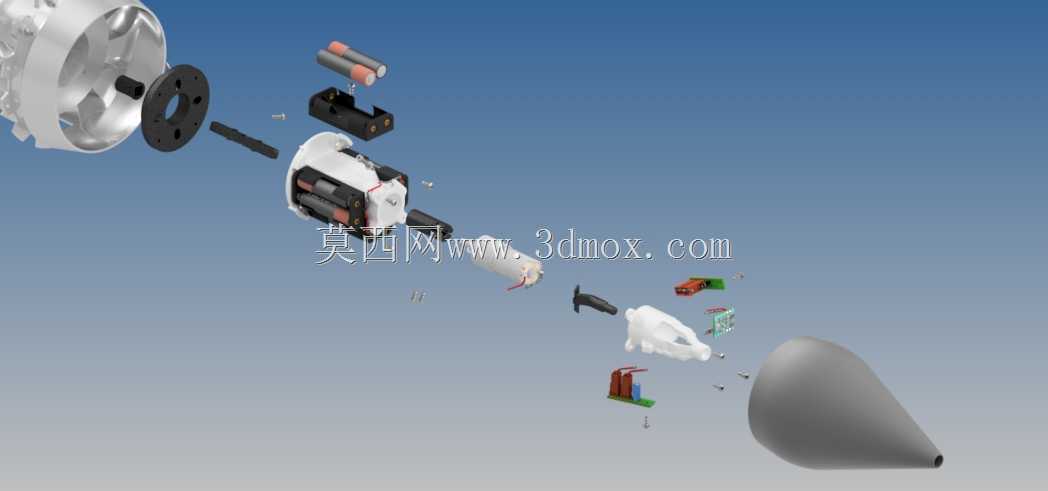

　　该结构针对小型涵道动力装置的集成需求设计，核心将电机驱动系统完全独立布置在喷嘴锥塞内部，避免动力组件与涵道流道产生干涉，适配高涵道比气流的顺畅通过，可应用于小型航模动力测试、缩比飞行器动力验证、教学演示类动力装置搭建场景，也可作为3D打印定制涵道动力的参考结构。驱动按钮设置在喷嘴尖端位置，操作时无需拆解外部壳体即可完成动力通断控制，适配户外测试、快速调试的使用需求，避免频繁拆装带来的密封失效、结构对位偏差问题。

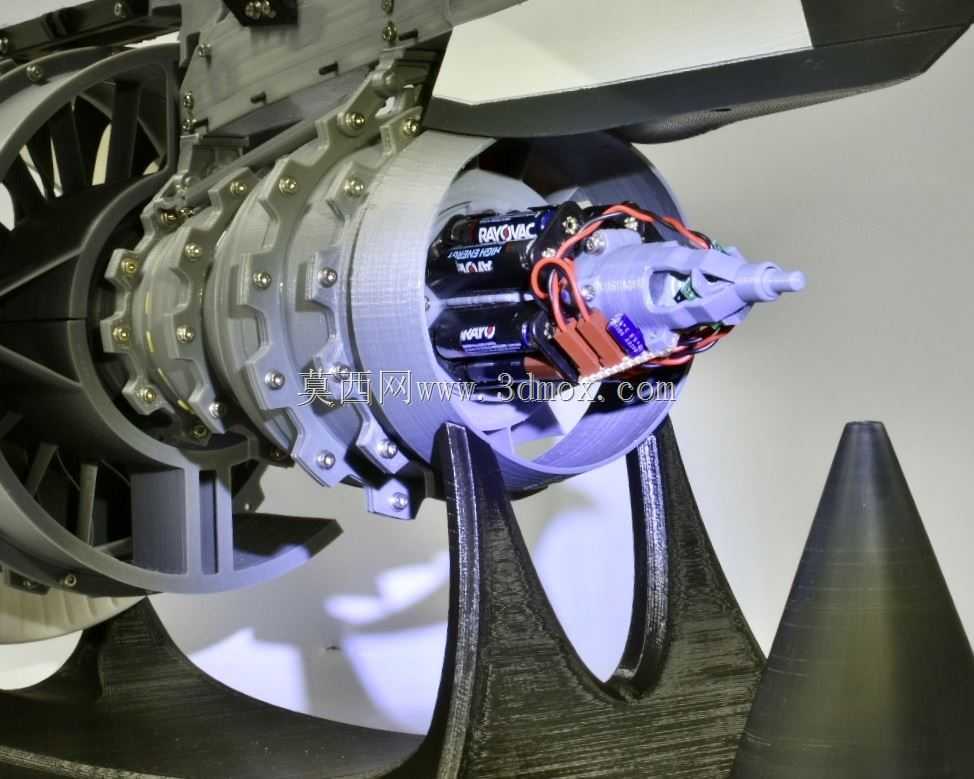

　　动力供电采用8节AAA电池集成布置，电池仓嵌套在电机尾部的结构空腔内，与电机输出轴保持同轴布置，避免偏心质量带来的高速振动问题，满负载工况下转速设定为72RPM，实测工作电流120mA，常规工况下可提供约8小时的连续运行时长，适配长时间户外测试、连续教学演示的使用需求。轴承部位设计时特意预留了润滑维护操作空间，装配及后期维护时需彻底清除轴承原有油脂，采用轻质润滑油重新润滑，避免高粘度油脂带来的运转阻力增大、低温工况下卡滞问题；轴承安装位采用紧配公差设计，配合轴向定位台阶限制轴承窜动，但紧凑的安装间隙配合低阻尼润滑方案，可大幅降低轴承运转的摩擦损耗，延长电池续航时长，同时减少轴承偏磨带来的寿命衰减问题。

　　整个动力单元必须保证自由旋转状态，无额外卡滞点，虽然该电机本身输出扭矩较大，但如果轴承装配同轴度偏差、存在额外摩擦阻力，会大幅缩短电池使用寿命，甚至可能出现齿轮过早磨损、电机堵转烧毁的问题。结构配套设计了专用适配器，可将该电机组件与原始机舱设计尺寸直接匹配，无需额外加工转接件；机舱结构做了适配更新，无需额外加装适配器即可完成电机的快速集成，降低装配难度。电气连接采用Molex标准连接器，该类连接器适配绝大多数常规接线规格，可直接完成接线操作，无需额外焊接转接，降低装配的工艺难度，也方便后期维护时快速拆解更换组件。

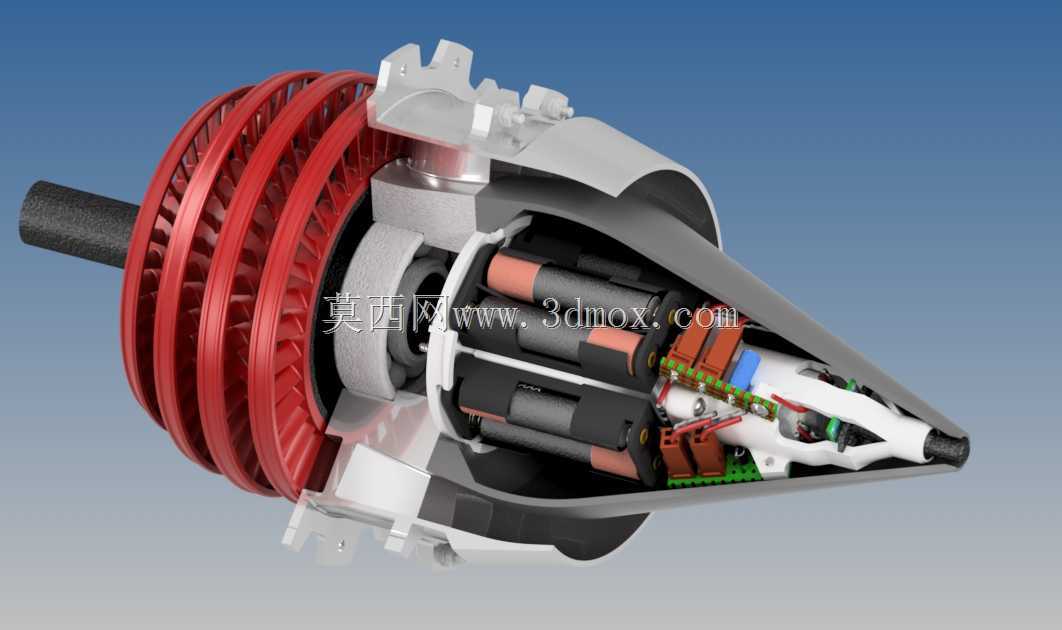

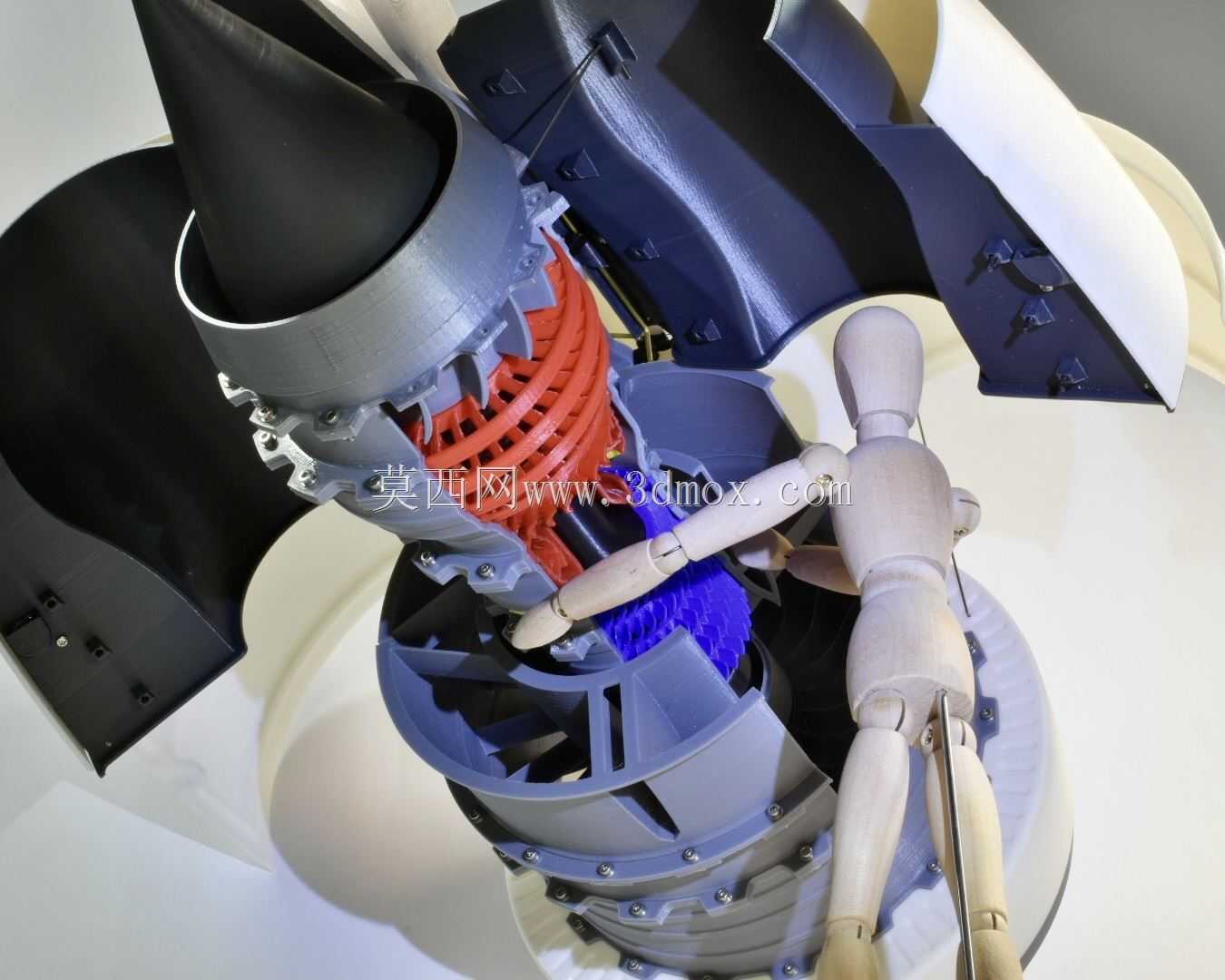

　　需要注意的是，该电动机布置方案无法与原始版本的3D打印喷气发动机结构通用，仅适用于重新混合版本的喷嘴定子和喷嘴塞结构，装配时需核对接口尺寸，避免出现安装干涉。从安装边界来看，整个短舱结构采用同轴分层设计，外层为红色涵道整流叶片，沿周向均匀布置，叶片型线适配高涵道比气流的导向需求，减少气流紊流带来的推力损失；中层为电机安装承力壳体，采用铝合金质感的结构设计，预留了电池仓、电路板的安装卡槽，电路板沿锥体内壁周向布置，避开电机输出轴的运动路径，同时做好线路的固定防护，避免高速旋转时线路剐蹭；内层为电机输出轴与减速齿轮组，齿轮采用直齿圆柱齿轮设计，传动效率高，加工难度低，适配小功率动力的传动需求，齿轮啮合间隙控制在0.1mm-0.2mm之间，既避免间隙过大带来的传动冲击，也防止间隙过小出现卡滞。喷嘴锥段采用流线型收敛设计，逐步压缩气流提升喷出速度，锥段外壁与涵道内壁之间形成均匀的环形气流通道，保证气流沿周向均匀喷出，避免推力偏心带来的姿态偏差。整个结构的安装接口位于尾部的进气端，采用圆柱面定位配合端面卡扣的固定方式，可快速与上游的进气道、机身结构完成对接，对接面预留了密封槽，可加装薄橡胶圈减少气流泄漏，提升涵道效率。
