Inventor NACA 4位翼型计算器

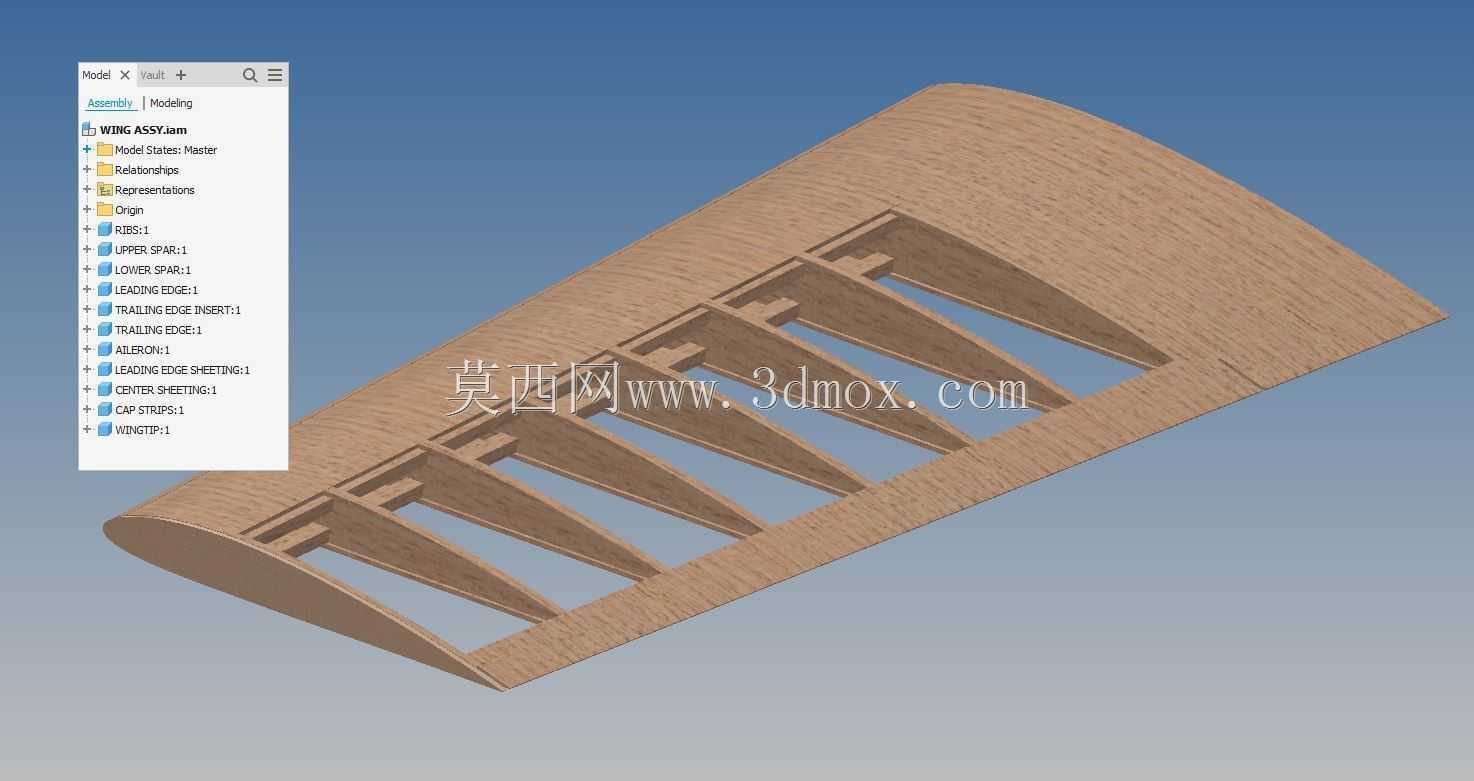

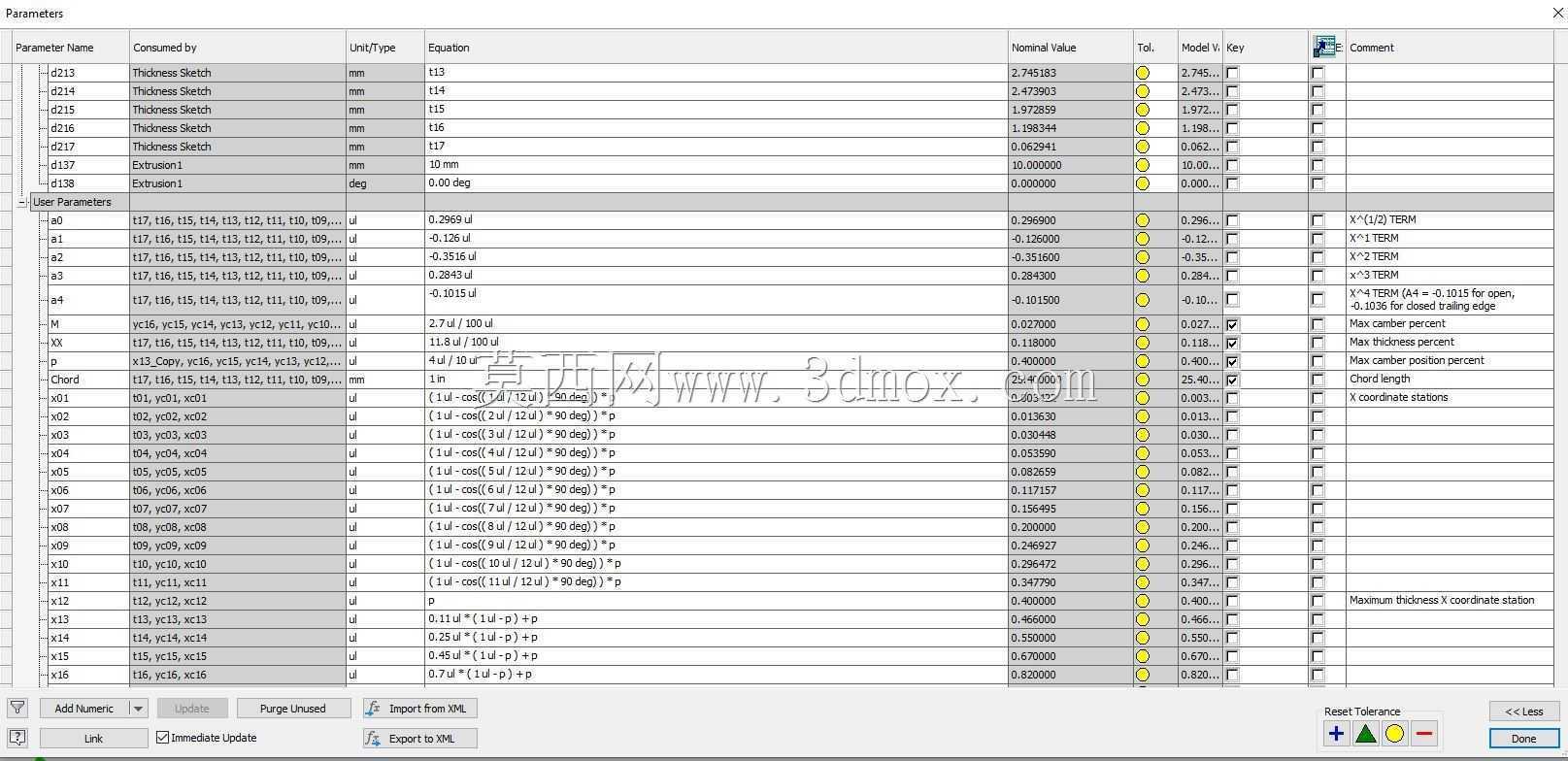

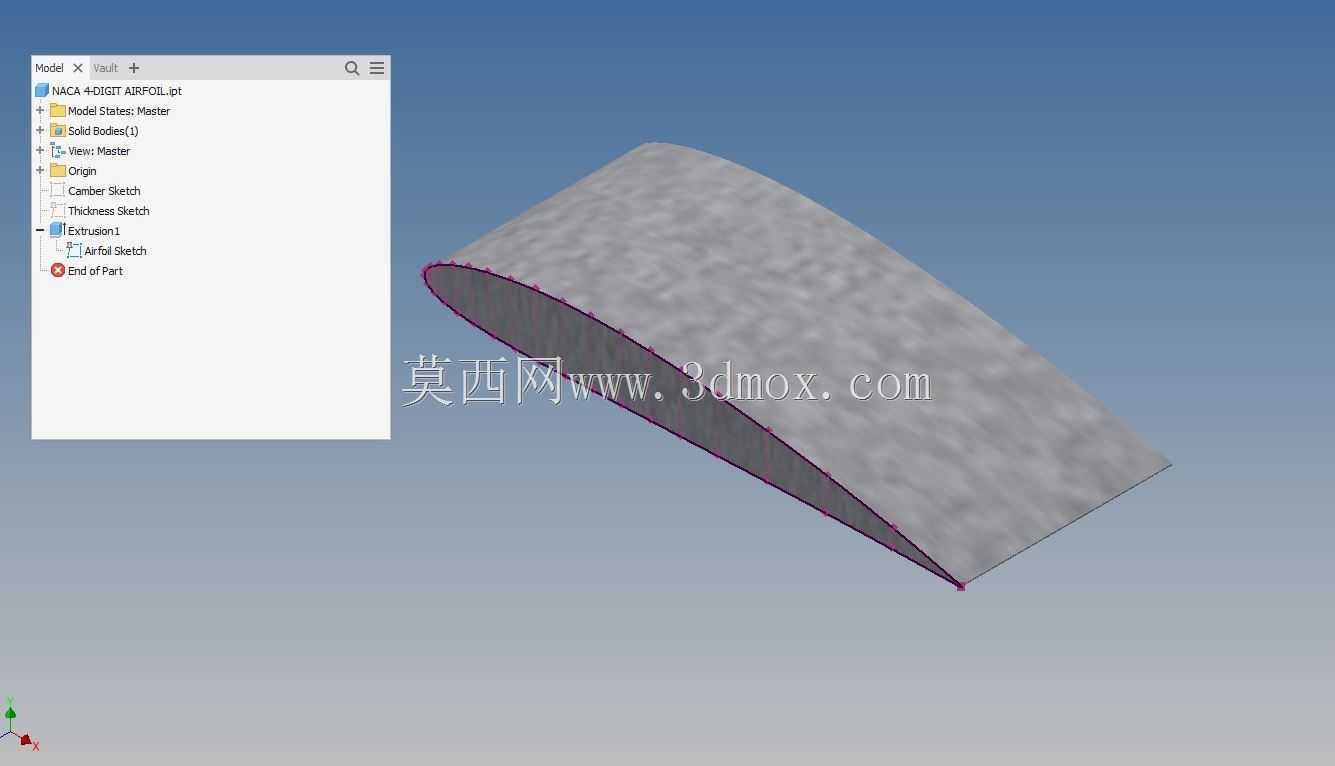

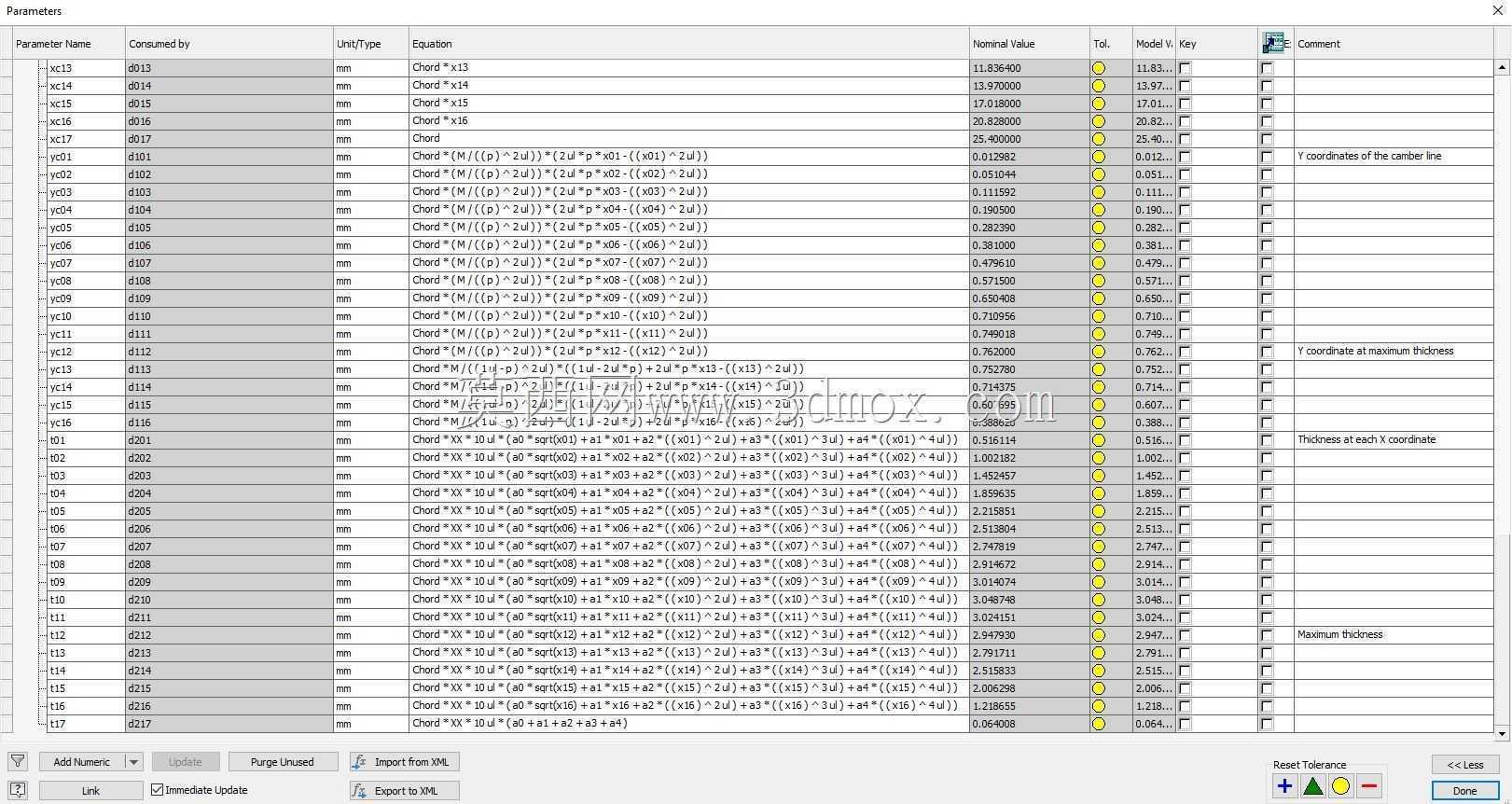

为NACA 4位翼型生成翼型样条。此文件仅与Autodesk Inventor兼容。（它可能在其他CAD系统中打开，但计算不太可能奏效。）要计算翼型，请在用户参数部分仅更改“关键”参数M、p、XX和Chord。这些参数代表NACA-MPXX名称的组成部分。其中：M是最大弧度除以100p是最大弧度的位置除以10XX是厚度除以100Chord是所需单位的翼型长度。对于0弧度，使用非常小的数字，如0.0001。使用“0”会导致错误。它设置为a4=-0.1015的开放后缘。对于闭合后缘变化：a4=-0.1036提供了两个版本：版本一是“NACA 4-DIGIT AIRFOIL.ipt”，它绘制了最大弧度前方12个点和最大弧度后方6个点的翼型。所有点都按照余弦函数间隔开，这样这些点朝着前缘靠得更近。翼型采用单插值样条线绘制，并受到完全约束。不要添加分数。不要激活任何手柄、曲率、平坦度或调整张力等。唯一的接缝位于平坦的后缘。第二版是“NACA 4位数字翼型使用方程曲线.ipt”，它使用4条方程曲线绘制翼型。虽然参数表要简单得多，但曲线的方程非常复杂。它似乎也不那么准确。特别是对于小型翼型。4条方程曲线的交点处有接缝。初始设置适用于NACA-3412，其总拱度为3%，拱度位置为40%，厚度为12%，弦长为1英寸。样条曲线有一个开放的后缘，用一条短线段封闭，这样它就可以被拉伸成机翼形状。请参阅：http://airfoiltools.com/airfoil/naca4digitI包括一个锥形样品机翼。它有基础翼，发展。所有单个零件，最后是组装。由于每个零件都源自基础翼型，因此对翼型轮廓或基础机翼的更改会自动通过所有零件和组件进行
