轻量化火箭发射连接支座结构设计

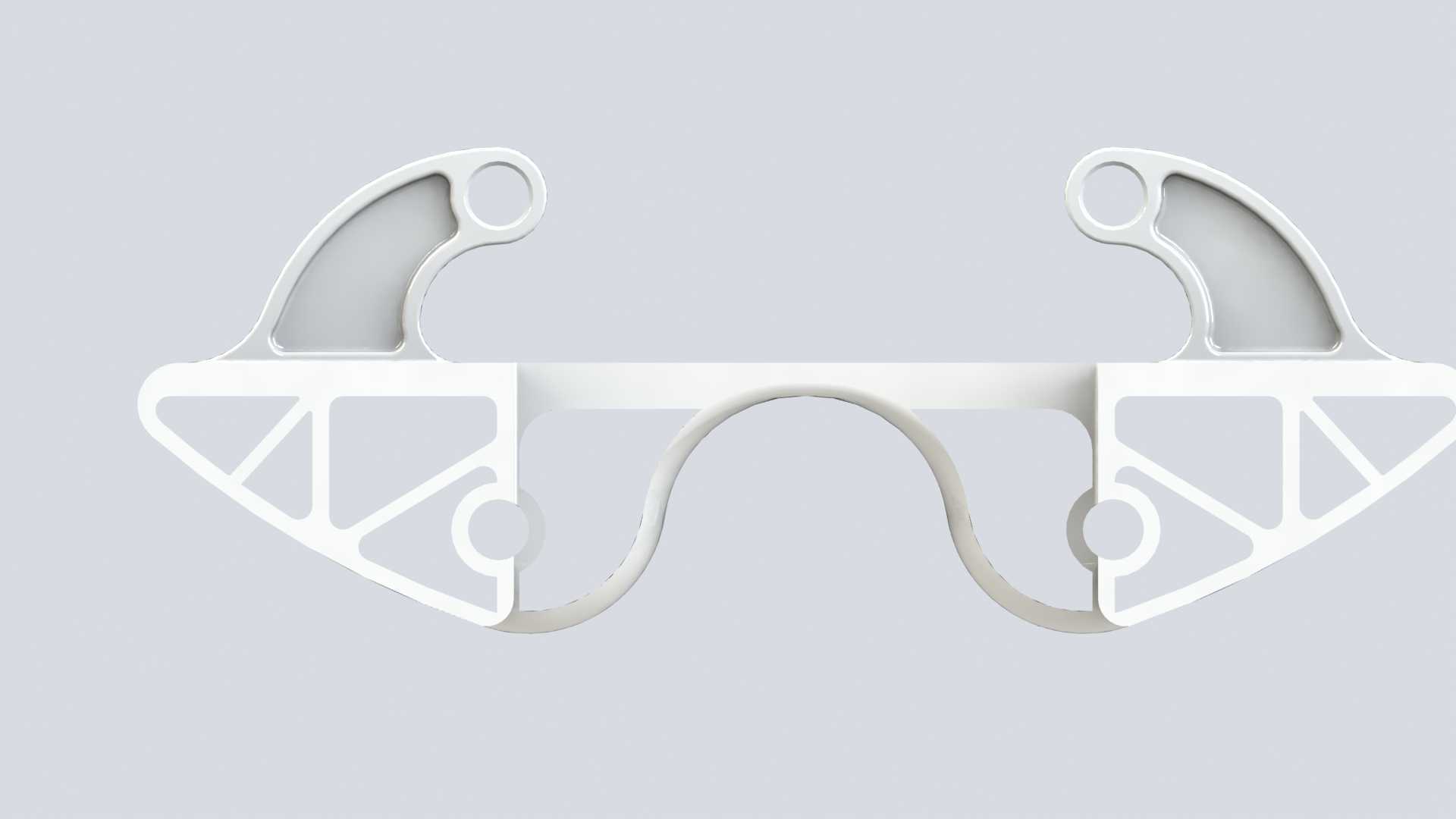

该构件为火箭发射系统配套的连接支座，主要承担发射装置与箭体对接环节的载荷传递功能，在发射准备阶段可稳定固定箭体底部支撑点位，抵消地面风载、箭体加注过程中的偏载力矩，发射瞬间可将燃气冲击力均匀分散至地面发射台架，避免局部应力集中造成结构失效。从结构设计逻辑来看，整体采用对称式双工位布局，两端设置带铰接孔的连接耳片，中部通过一体化横梁实现载荷传导，底部为带安装孔的平板基座，可通过紧固件与发射台预埋接口精准对接。设计过程中优先采用拓扑优化思路，在非主要传力路径区域去除冗余材料，内部设置交错式三角形加强筋，在保证整体抗弯、抗扭刚度满足发射工况载荷要求的前提下，将整体重量控制在0.07磅，大幅降低发射阶段的无效载荷占比。安装边界方面，底部安装板的孔位间距严格匹配发射台标准接口尺寸，两端铰接孔的同轴度公差控制在0.02mm以内，可保证与箭体支撑脚的铰接转动顺畅无卡滞，耳片处的圆角过渡设计可有效降低应力集中系数，在承受瞬时冲击载荷时不会出现裂纹萌生风险。实际应用场景中，该类支座多用于小型运载火箭的机动发射平台，可快速完成与箭体的对接装配，无需额外调整适配，轻量化的结构设计也便于野外发射场景下的快速转运与架设，筋格内部的镂空结构可在发射时快速疏导燃气流，避免燃气在构件表面积存造成烧蚀损伤。结构细节上，所有外露棱边均做了倒钝处理，避免装配过程中划伤操作人员或箭体表面防护层，铰接孔内壁预留了衬套安装余量，可根据实际使用需求更换耐磨衬套，延长构件整体使用寿命，中部横梁的截面高度经过反复迭代验算，在满足挠度变形要求的前提下尽可能压缩竖向尺寸，为发射台周边的管路、线缆布设预留充足操作空间。
