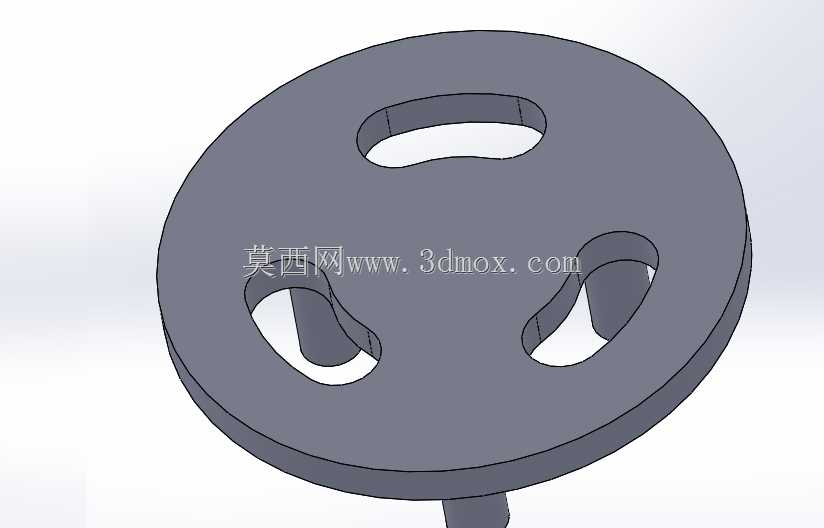

三腰型孔盘状法兰连接结构件

　　这类带异形安装孔的盘状法兰，在低压流体输送管路、小型设备机架拼接、轻工生产线的工位工装对接场景里应用十分普遍，和常规带圆孔的标准法兰不同，三个腰型孔的设计核心是补偿安装过程中的对位误差，现场装配时不需要反复调整管路或者对接构件的同轴度，只要螺栓穿入腰型孔后在孔长范围内微调位置，就能快速完成锁紧固定，能大幅缩短现场装配的调校时间，尤其适合设备改造、管路临时改线这类无法保证预制件安装精度的作业场景。从结构功能来看，该法兰属于平面密封型的对接构件，本体为等厚圆盘结构，没有设置凸台或者密封槽，使用时需要在两个对接法兰的端面之间加装橡胶或者非金属密封垫片，依靠螺栓锁紧后的端面压紧力实现密封，适用的工作压力普遍在1.6MPa以下，

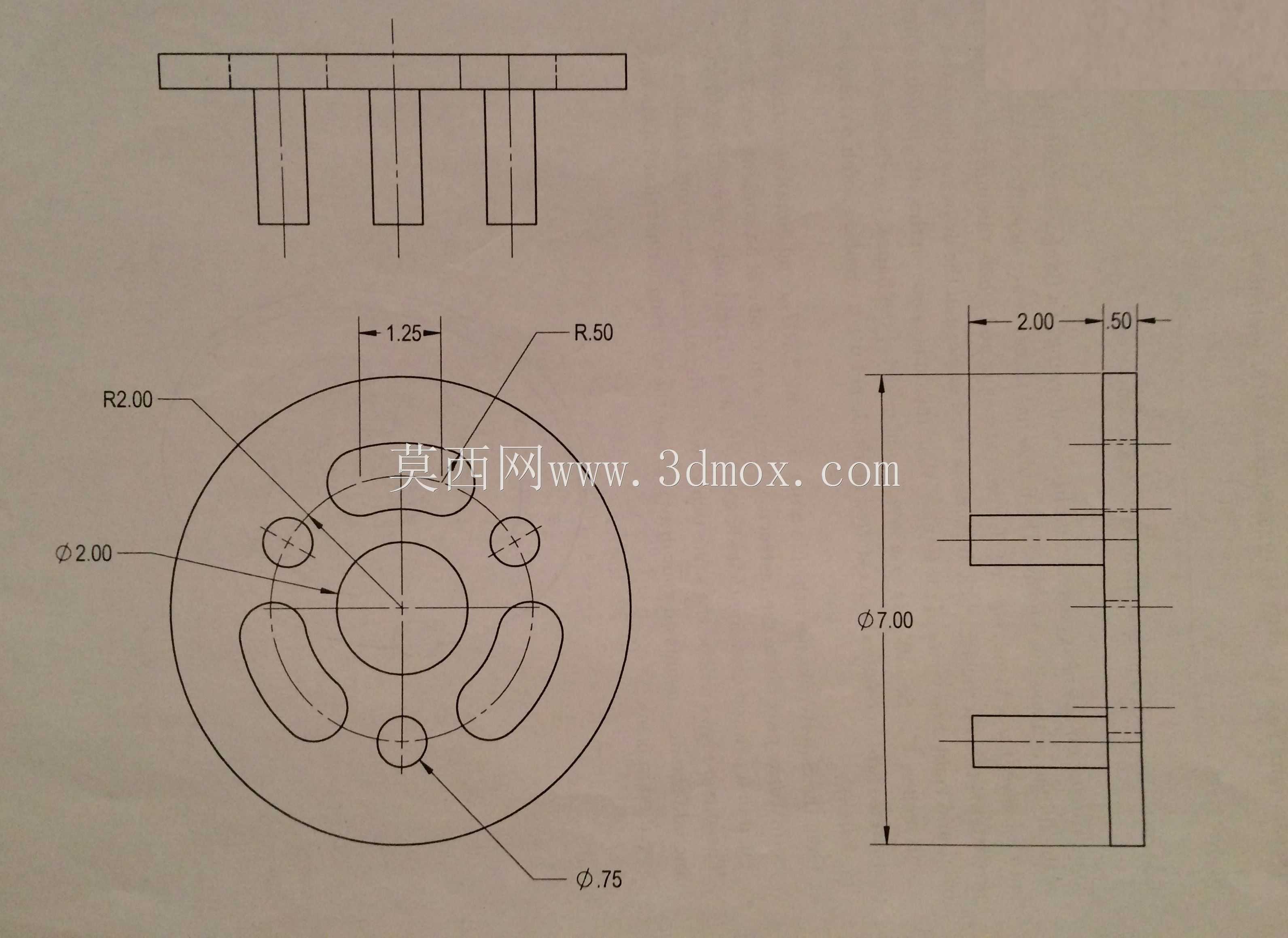

　　输送介质多为常温清水、低压压缩空气或者无腐蚀性的工业气体，不会用在高温高压或者强腐蚀的化工管路场景中。设计这类法兰的时候，首先要确定的是中心对接区域的通径尺寸，要保证和对接管路的内径完全匹配，避免介质流经时出现通径突变造成的流阻增大或者紊流问题；三个腰型孔的分布角度采用120度等分布局，这种布局的优势是锁紧后三个方向的压紧力均匀，不会出现单侧压紧力不足导致的密封垫片压偏、渗漏问题，腰型孔的长度要根据实际安装场景的最大允许对位偏差来设定，通常孔长比适配螺栓的直径大3到5毫米，既能保证足够的调整余量，又不会因为孔过长导致法兰本体的有效承压面积被过度削弱，影响整体结构强度。法兰本体的厚度需要根据额定工作压力、配套螺栓的锁紧力矩来计算，

　　要保证螺栓锁紧时法兰端面不会出现翘曲变形，一旦端面发生翘曲，密封垫片的压紧力就会出现局部空缺，介质很容易从空缺位置渗漏；三个腰型孔的中心所在的分度圆直径，要和对接构件的安装孔分度圆保持基准一致，腰型孔的宽度要比配套螺栓的杆部直径大1毫米左右，保证螺栓能顺利穿入，同时不会因为间隙过大造成锁紧后法兰出现径向窜动。从安装边界来看，这类法兰的外圆尺寸要比腰型孔的最外端轮廓大出至少一个螺栓公称直径的距离，保证螺栓锁紧时法兰边缘有足够的结构强度，不会出现边缘开裂的问题；安装时三个螺栓要采用对角循环锁紧的方式，不要一次性把单个螺栓拧到额定力矩，分两到三次循环逐步加力，让密封垫片整个端面的压紧力均匀分布，避免局部压溃或者压偏。和标准圆孔法兰相比，

　　这种带腰型孔的法兰对安装精度的要求更低，在一些非精密固定的对接场景里，比如车间压缩空气支路的临时对接、小型设备支脚和地面预埋板的连接、轻型输送带机架的段间拼接，都能看到这类结构的应用，它不需要对接的两个构件在预制时完全保证孔位同轴，即使存在几毫米的孔位偏差，也能通过腰型孔的调整余量顺利完成装配，有效降低了预制件的加工精度要求，进而控制整体的加工和施工成本。建模过程中需要注意腰型孔两端的圆弧和直边段的相切过渡，不能出现棱角或者接缝，避免后续生成工程图或者进行数控加工编程时出现轮廓错误，法兰的所有棱边都要做0.5到1毫米的倒角处理，既可以去除加工产生的毛刺，避免装配时划伤操作人员，也能减少应力集中，提升法兰在长期受载情况下的结构稳定性。
