快拆式按压解锁铰链结构设计方案

　　在日常的设备运维、小型机电产品组装、家具构件连接、工业柜体装配场景里，传统螺丝紧固的铰链往往存在拆装效率低、反复拆卸后螺纹滑牙失效、维护时需要额外配套工具的痛点，这款快拆式按压解锁铰链正是针对这类场景做的结构优化设计，从实际使用的全流程出发，平衡了连接可靠性与拆装便捷性的需求。

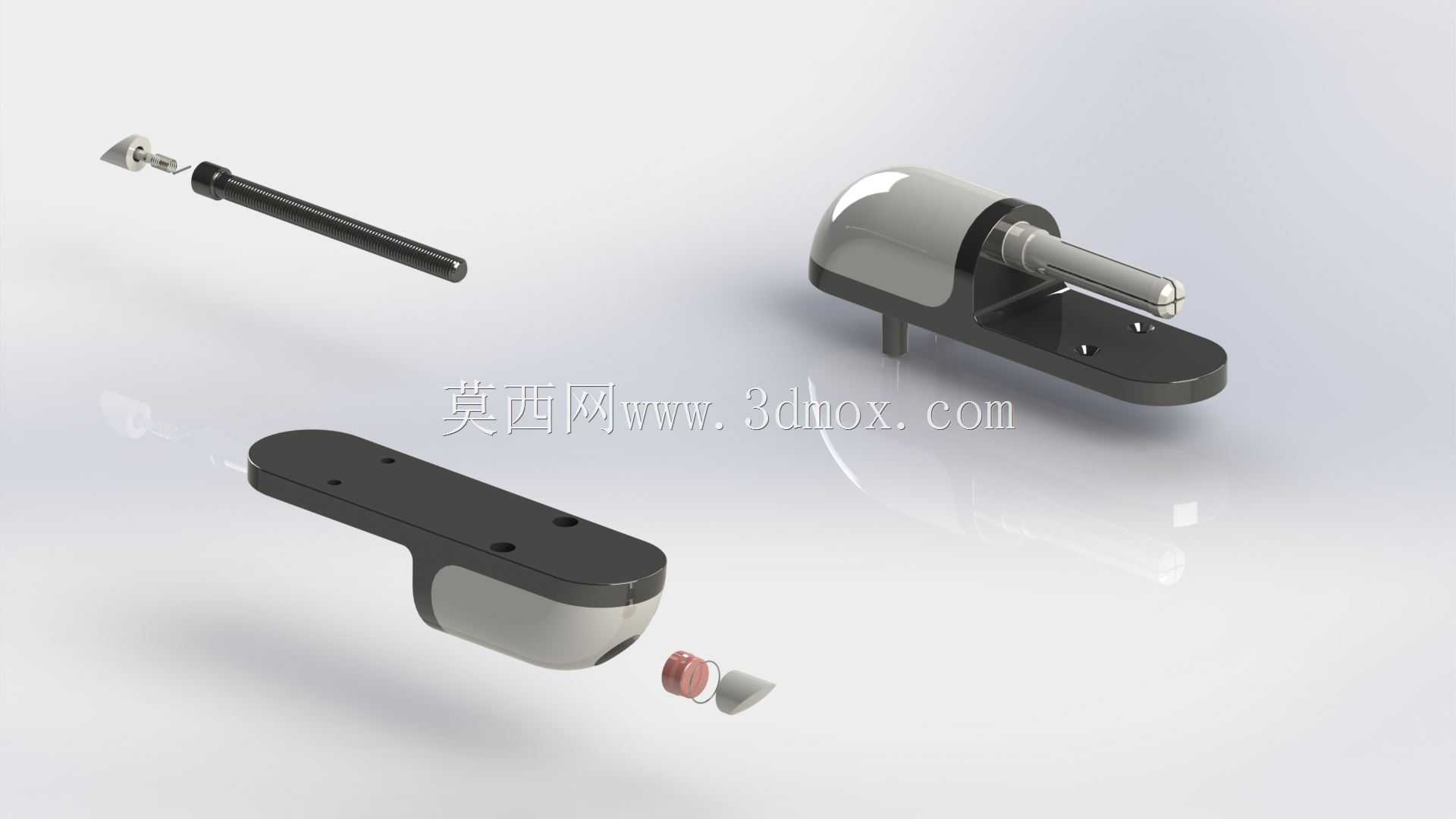

　　从结构功能逻辑来看，这款铰链没有采用常规的销轴铆接固定方案，而是把解锁触发机构集成在铰链的固定座端部，日常锁止状态下，内置的弹性卡销会嵌入活动臂的定位卡槽内，保证铰链在正常转动开合过程中不会出现松脱、销轴窜动的问题，能够稳定传递开合过程中的扭矩，适配需要反复开合的连接部位。当需要拆分铰链的两个连接部分时，只需要按压固定座顶部的解锁按钮，按钮会推动内部的滑移压块压缩复位弹簧，带动卡销从活动臂的卡槽内脱出，此时只需要沿着销轴的轴向滑动活动臂，就能完成两个构件的快速分离，整个拆分过程不需要借助螺丝刀、内六角扳手这类额外工具，单人徒手就能在数秒内完成操作，大幅降低了设备维护、部件更换时的拆装工时。

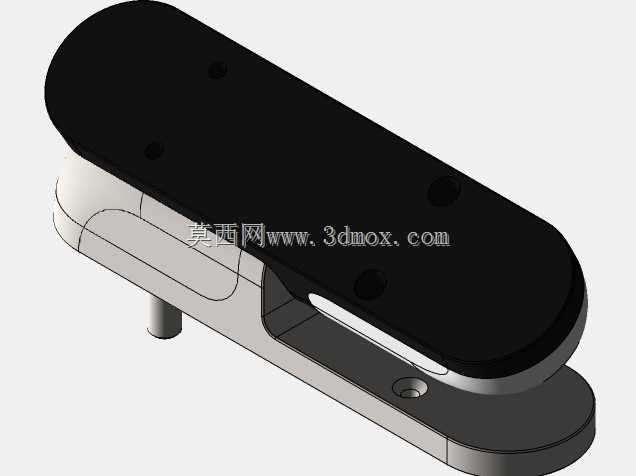

　　在设计思路上，这款铰链优先考虑了实际装配的容错空间，固定座的底座部分设计了两个沉头安装孔，可以适配常用的十字盘头螺丝或者内六角圆柱头螺丝进行固定，安装孔的间距做了通用化匹配，能够兼容市面上多数常规小型铰链的安装孔位，替换原有传统铰链时不需要重新在安装基材上打孔，降低了改造成本。活动臂的连接端同样预留了对应的安装孔位，和固定座的安装尺寸形成匹配，保证安装时的对位效率。铰链的转动部分做了间隙优化，转动副之间预留了合理的配合公差，既不会因为间隙过大出现开合晃动的问题，也不会因为间隙过小导致转动卡滞，即使在有少量粉尘、轻微锈蚀的使用环境下，也能保持顺畅的开合手感。

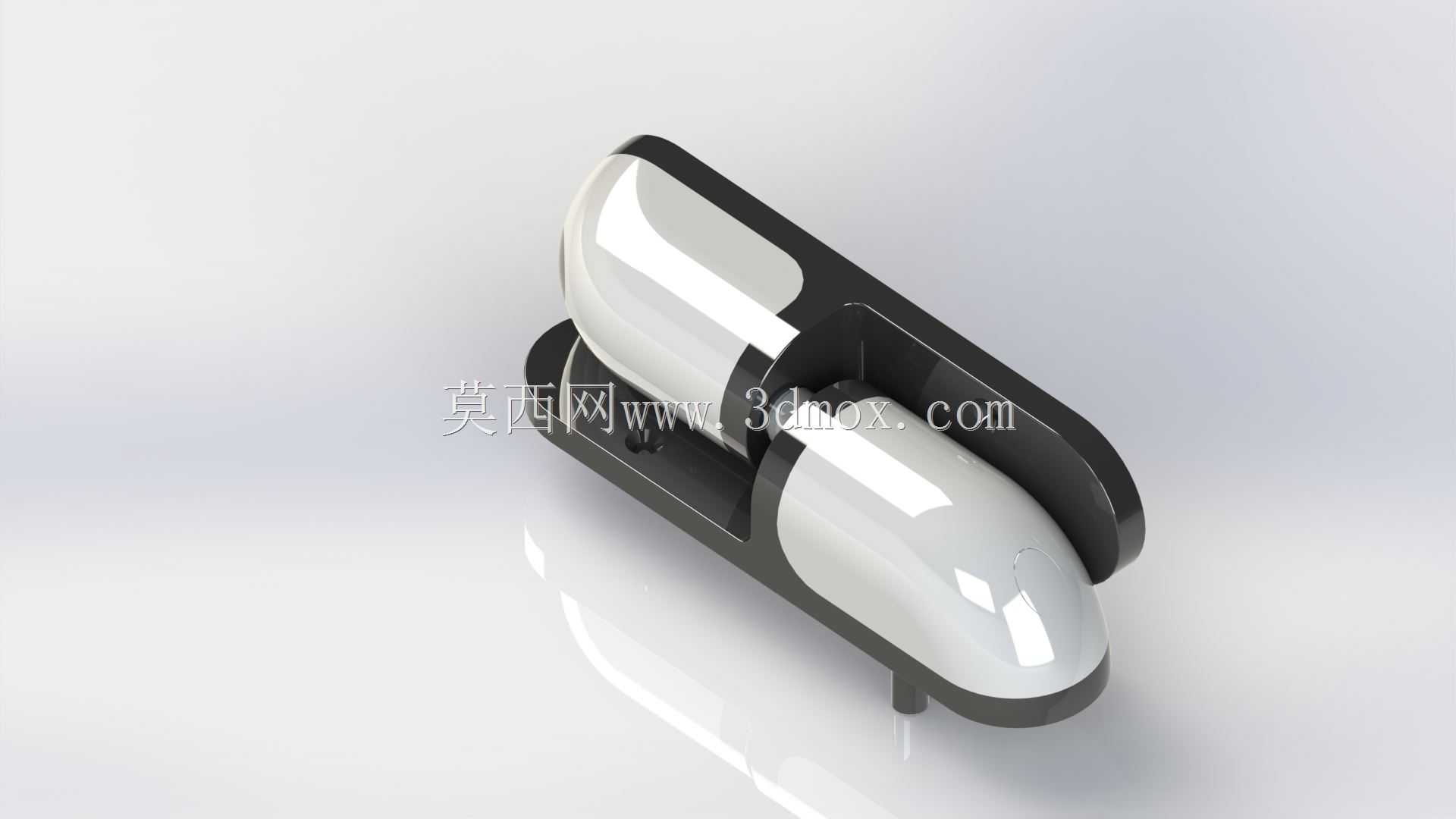

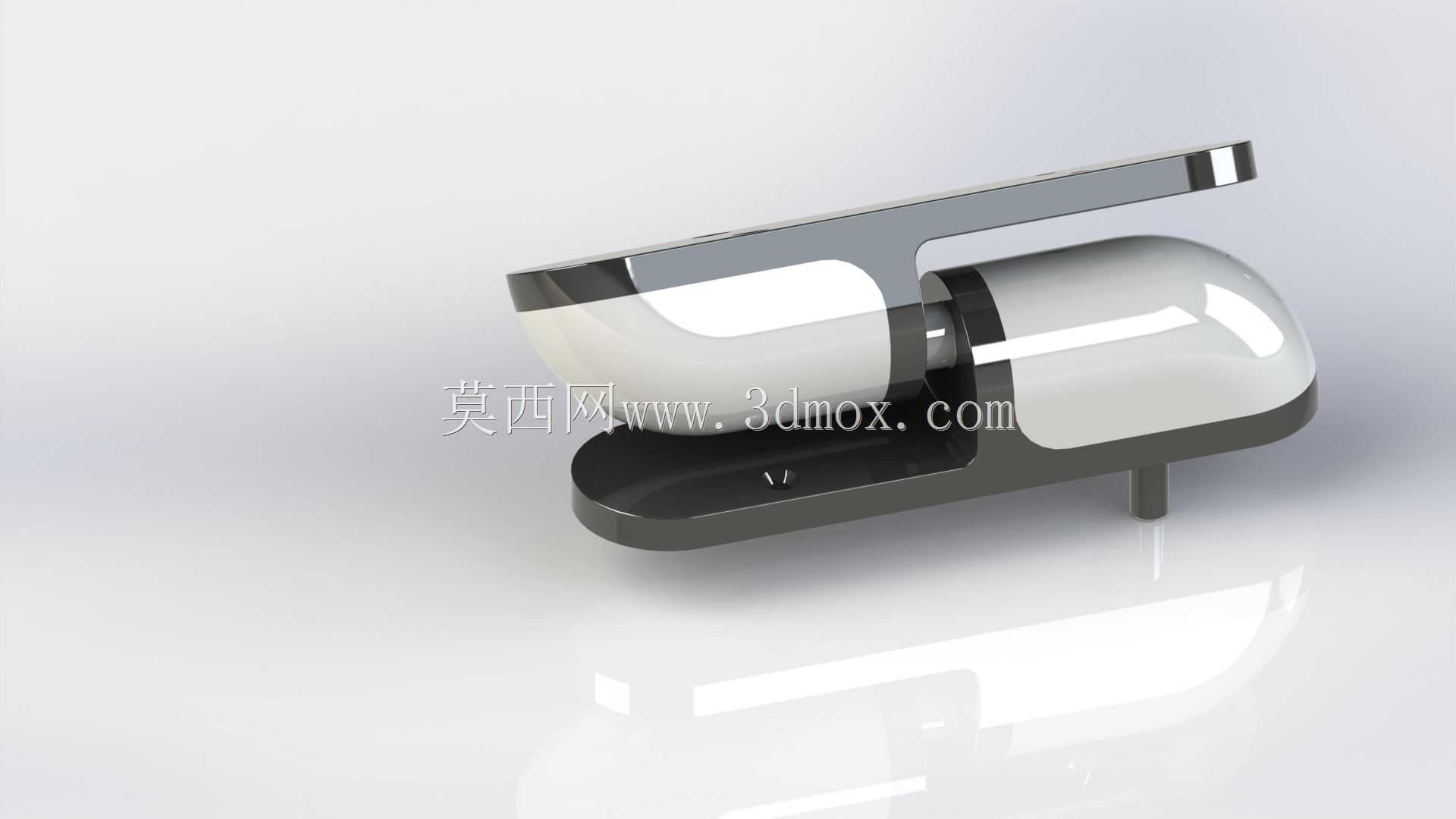

　　从外形尺寸与安装边界来看，这款铰链的固定座整体采用流线型的半包覆设计，整体外轮廓没有尖锐的棱角，避免安装和使用过程中出现磕碰划伤的问题，固定座的底座部分为平直安装面，能够和安装基材的平面完全贴合，不会出现安装翘曲导致的固定螺丝受力不均断裂的问题。活动臂的长度经过优化，在保证足够开合转动行程的前提下，尽可能压缩了整体的外伸尺寸，不会在安装后占用过多的周边空间，适配安装空间受限的紧凑设备内部、小型柜体侧板、轻薄型家具构件的连接需求。解锁按钮的按压行程做了合理控制，按压力度设置在适合成人手指发力的区间，既不会因为按压力度过小导致误触解锁，也不会因为按压力度过大造成解锁操作费力，按钮的端面做了微凸的弧面设计，和手指指腹的接触贴合度更好，按压时的手感更舒适。

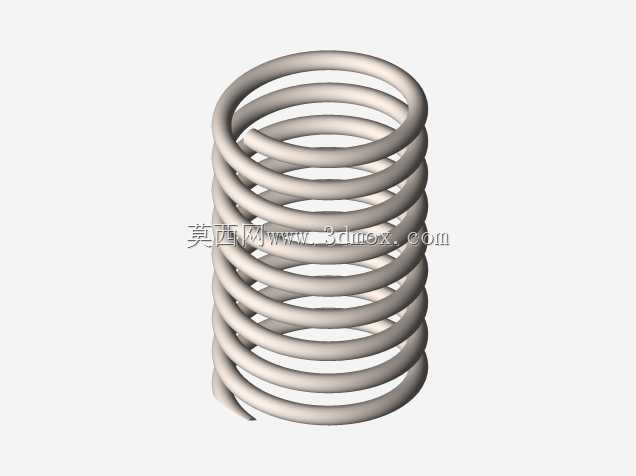

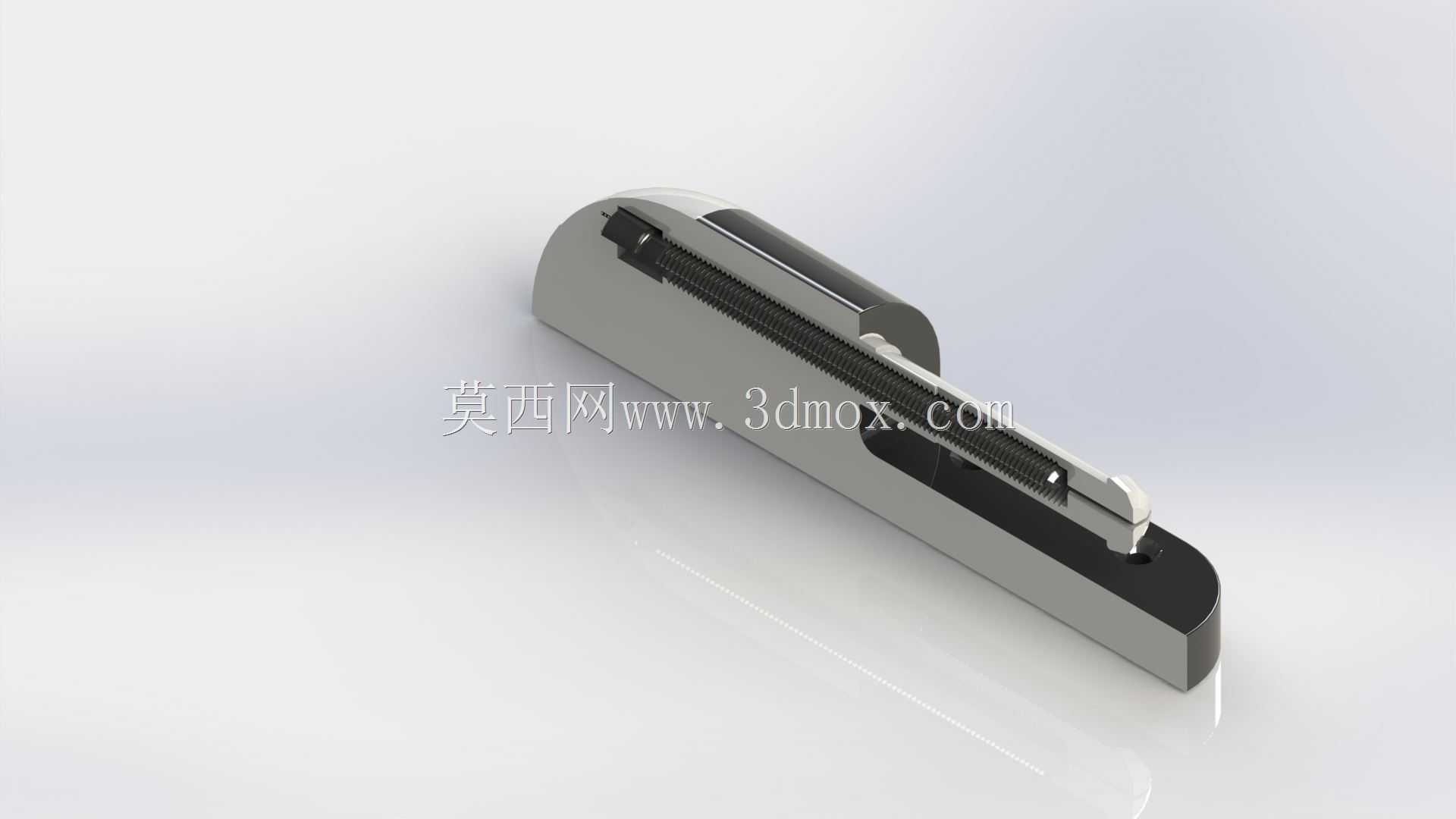

　　在结构可靠性设计上，这款铰链的内部弹性元件采用了常规的圆柱螺旋压缩弹簧，弹簧的刚度和预压缩量经过匹配计算，保证在长期反复按压解锁后，弹簧依然能提供足够的复位弹力，不会出现弹力衰减导致卡销无法可靠锁止的问题。所有和锁止、转动相关的受力部位都做了壁厚加强处理，避免长期开合受力后出现结构变形、断裂的问题。拆分后的活动臂和固定座都没有容易脱落的零散小零件，拆分后部件整体性好，不会出现零件掉落遗失的问题，重新组装时只需要把活动臂对准固定座的销轴滑槽推入，卡销就会在弹簧力的作用下自动卡入定位卡槽完成锁止，不需要额外的对位调整操作，组装效率远高于传统的销轴穿装+螺丝固定的铰链结构。

　　这款铰链的适用场景覆盖很广，小到消费电子设备的检修门、小型机箱的侧盖连接，大到工业设备的防护门、储物柜的柜门连接、户外设施的可开合构件连接，都可以采用这款结构，尤其是在需要频繁拆装维护、运维空间有限、不方便携带工具的作业场景下，这种快拆结构的优势会更加明显，既保留了传统铰链稳定的开合连接功能，又解决了传统铰链拆装流程繁琐的痛点。
