简易可拆式平板铰链紧固连接结构

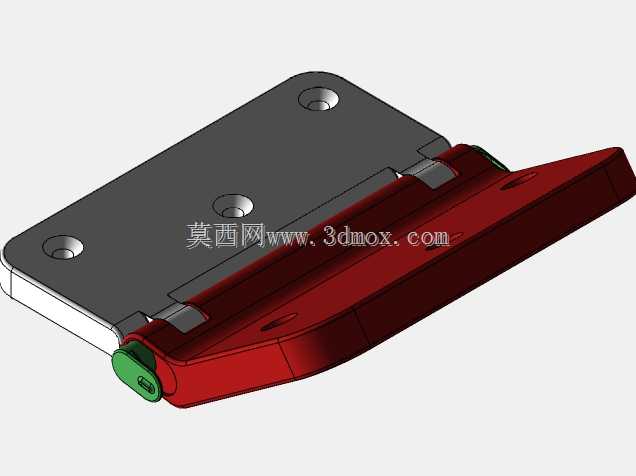

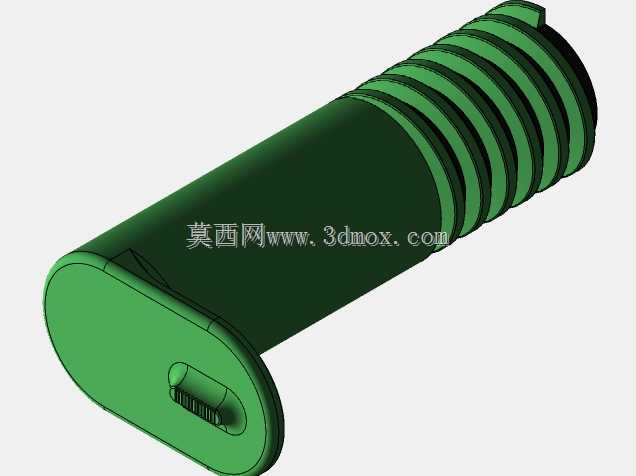

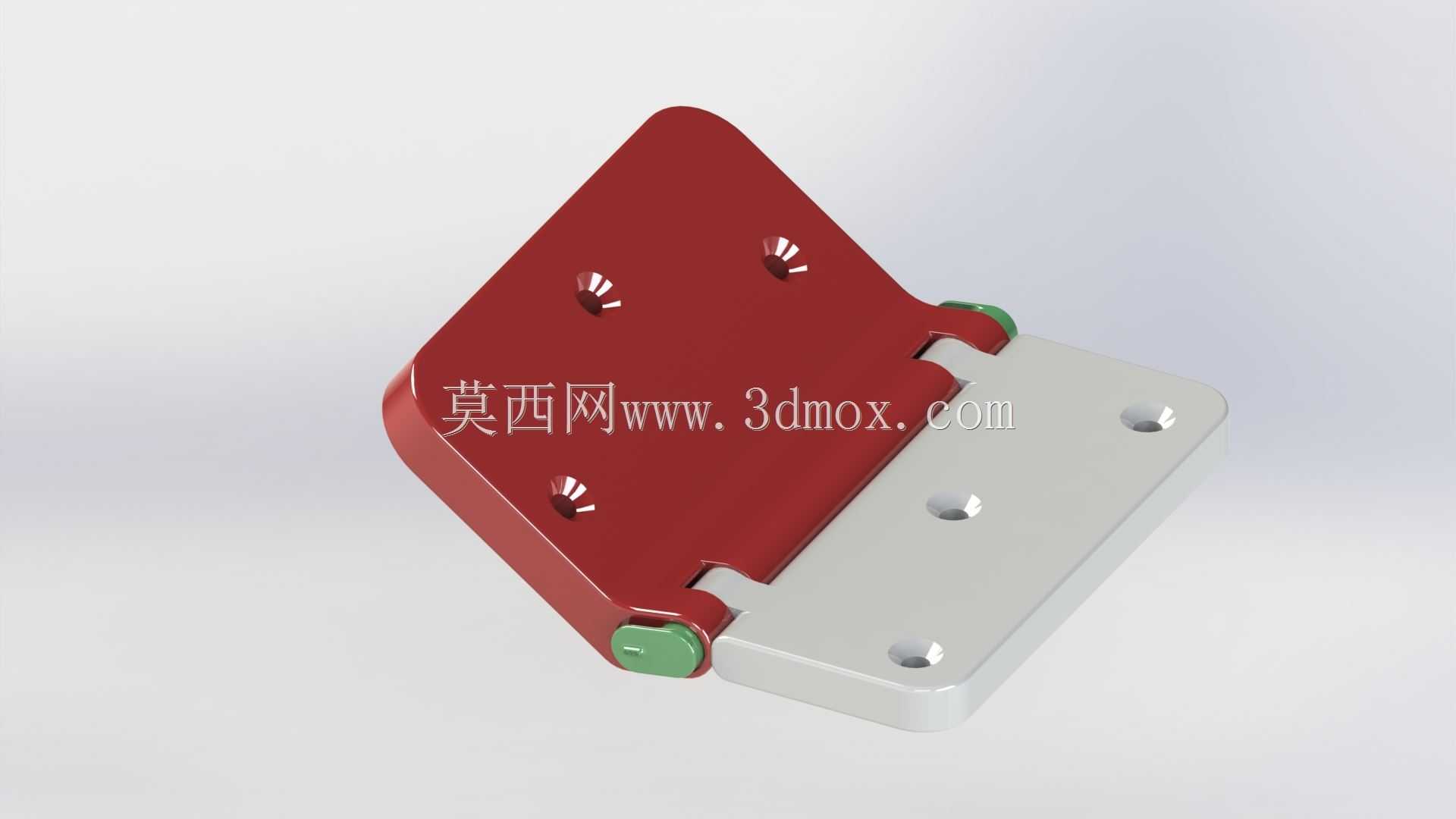

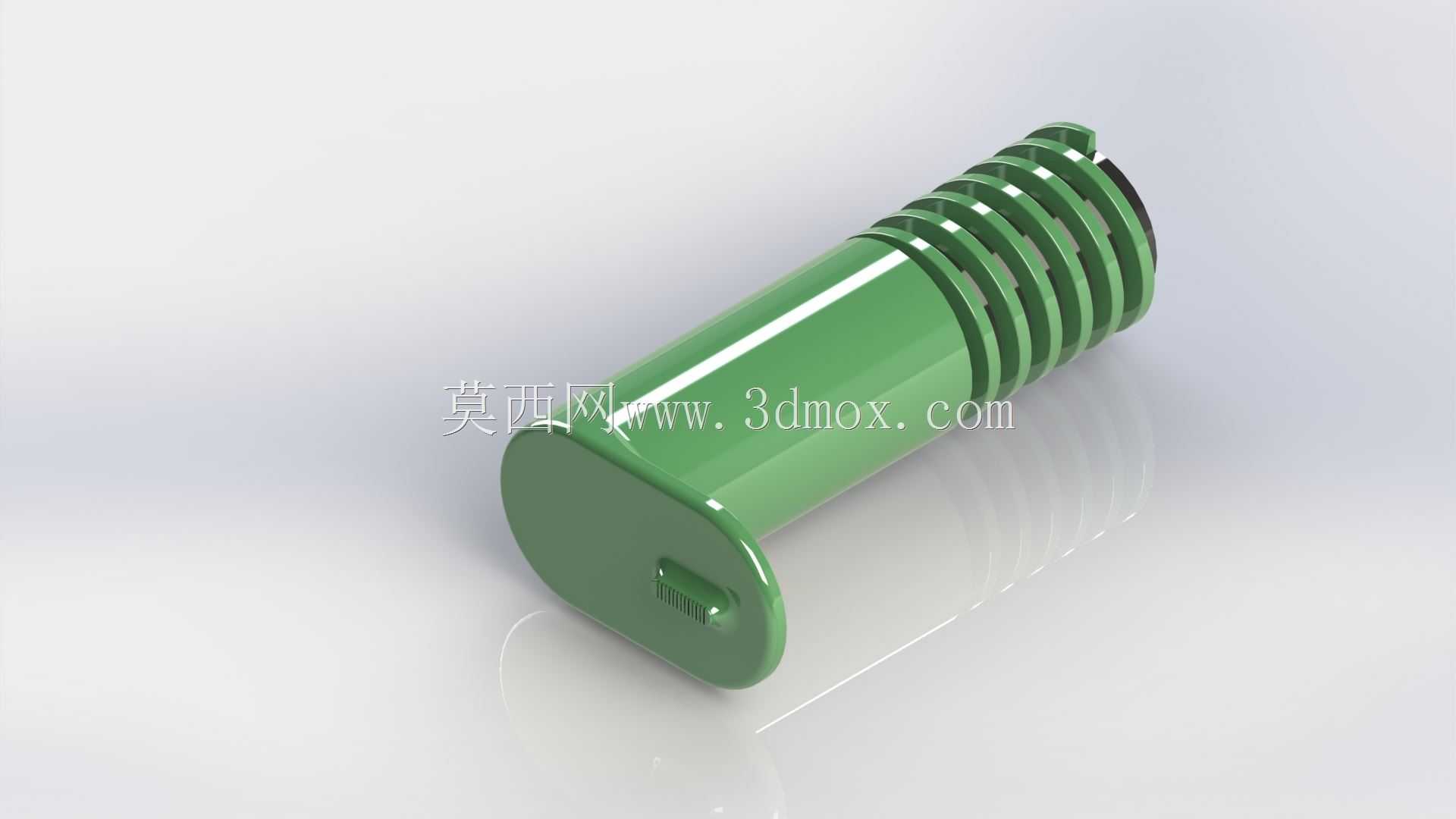

　　日常做小型设备护罩、3D打印定制工装、轻型箱体翻盖结构的时候，经常会碰到需要快速拆装、维护频率高的铰接场景，这次做的这款平板铰链结构，就是针对这类场景优化的，没有复杂的嵌套零件，两个主体安装板加两个销轴限位件就能完成整套铰接功能，拆的时候只需要把两端的绿色限位销拔出来，就能把两个页板完全分离，不用额外撬动或者拆卸其他关联部件，日常维护换件的时候效率很高。

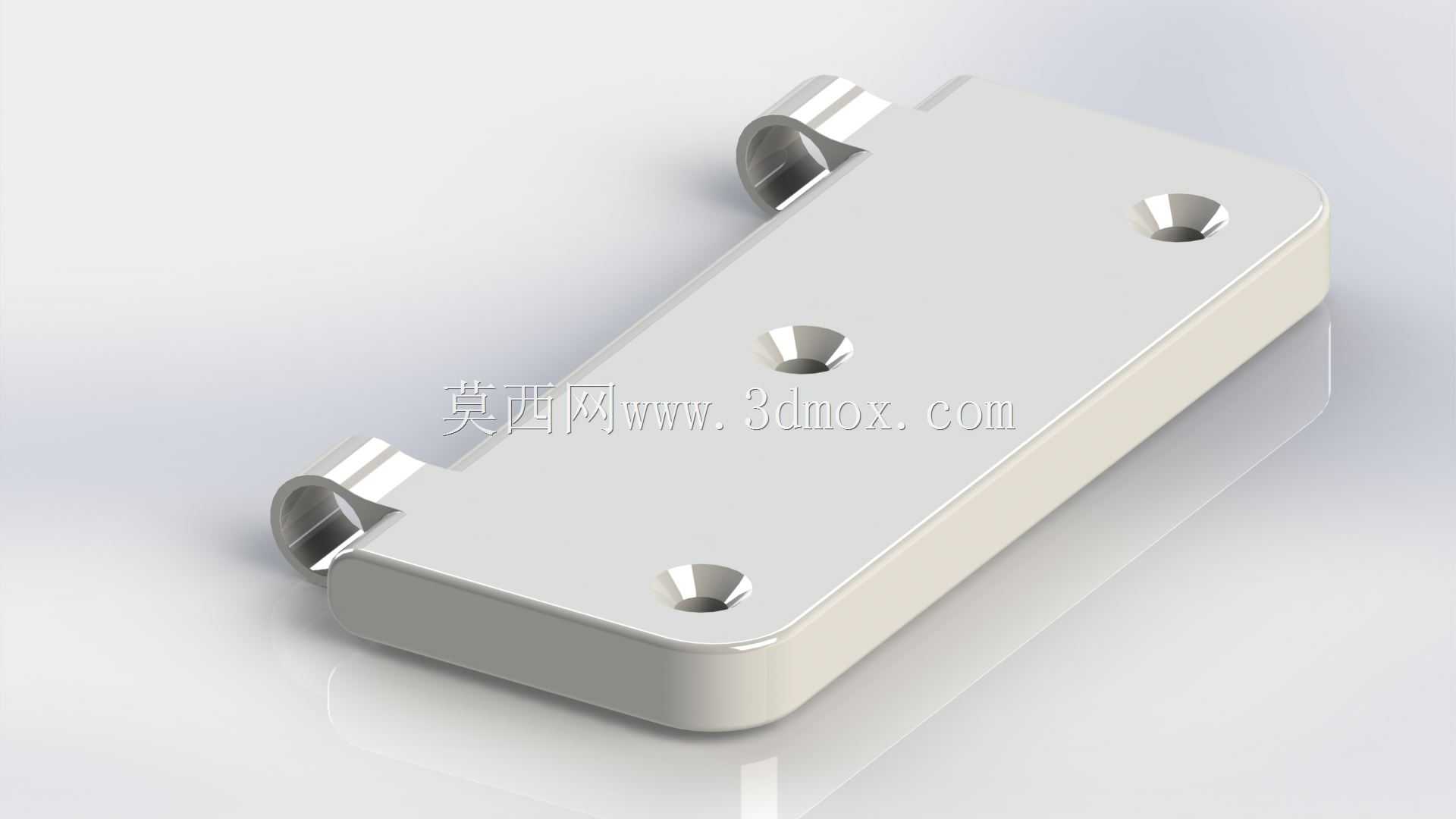

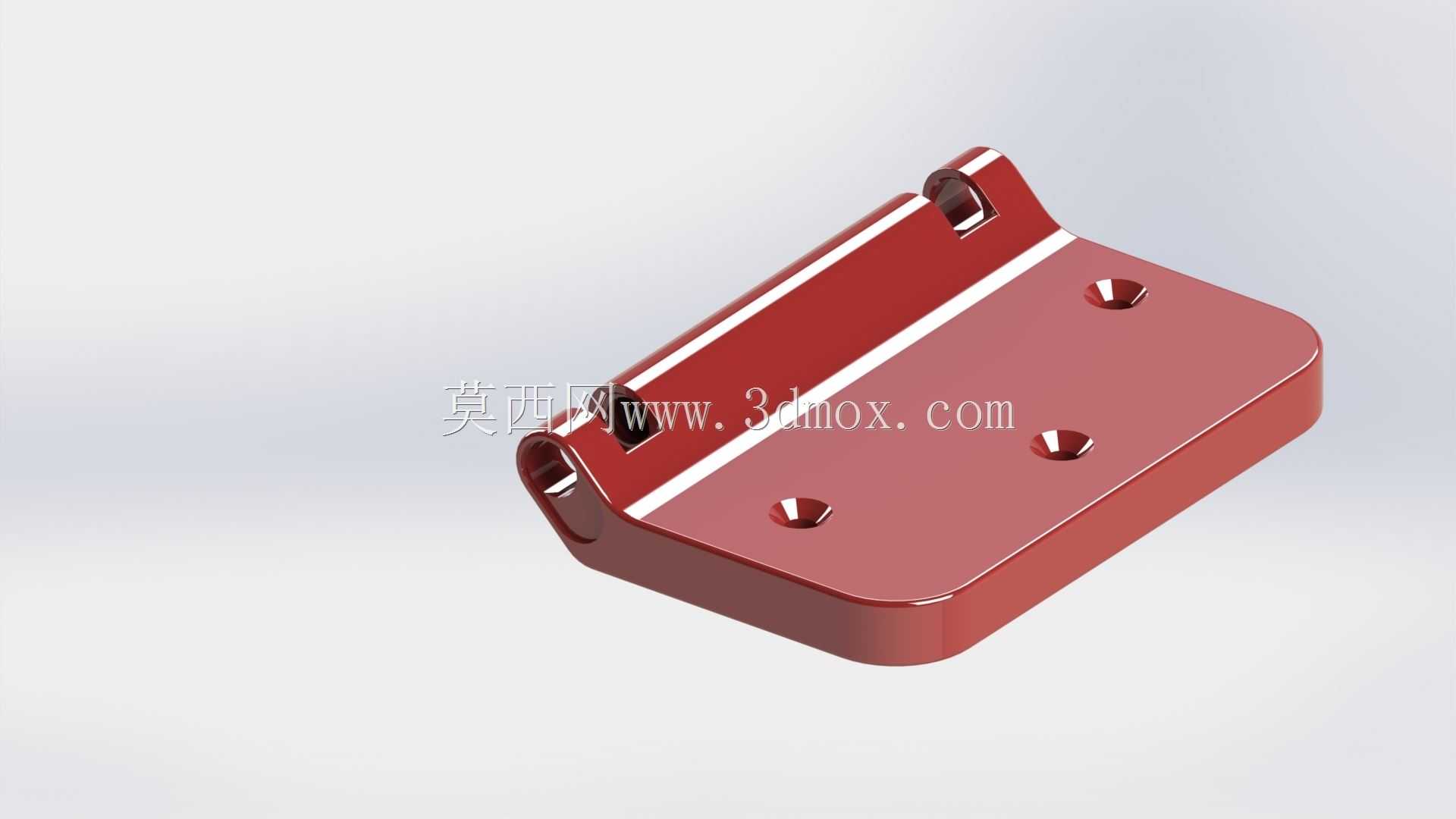

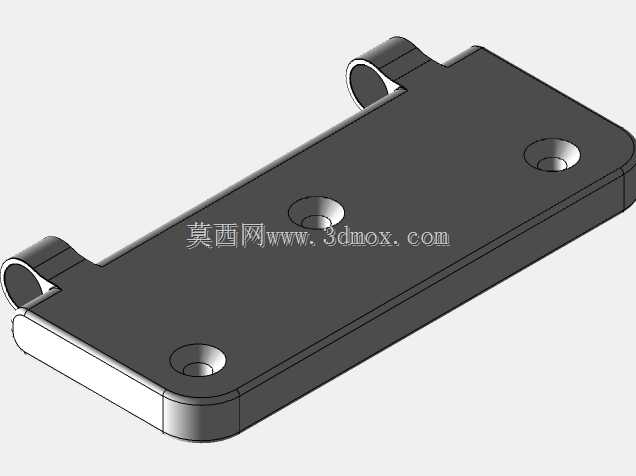

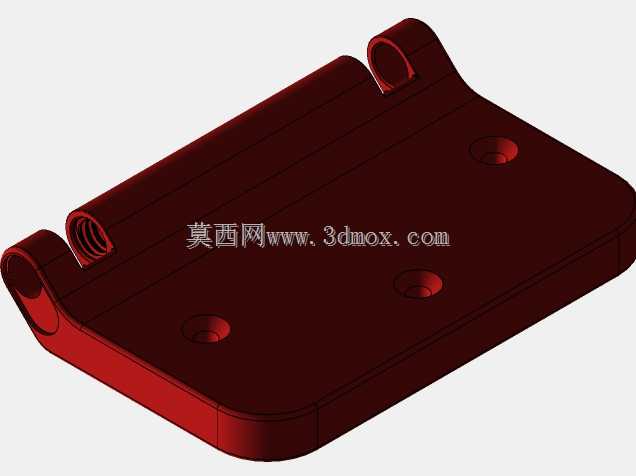

　　从安装边界来看，两个页板都是平直的矩形平板结构，红色页板上预留了四个沉头安装孔，银色页板上预留了三个沉头安装孔，所有安装孔的孔位都做了统一的孔距适配，孔位边缘都做了倒角处理，安装的时候螺丝可以完全沉到板面以下，不会突出板面刮碰周边的线缆或者操作人员，也不会影响两个页板转动到最大开合角度时的干涉问题。两个页板的铰接配合位置做了间隙配合的公差预留，转动的时候没有卡顿感，两端的限位销是过盈压入红色页板的铰接耳位置，银色页板的铰接槽直接卡在两个销轴之间，转动的时候不会出现轴向窜动，也不会因为长期开合出现页板错位的问题。

　　设计的时候特意把所有零件都做成了等壁厚的规整结构，没有复杂的曲面或者薄壁死角，不管是用FDM3D打印做小批量定制件，还是用铝板、钢板做钣金切削加工，都能很方便地出件，不需要特殊的工装夹具，普通的钻床、铣床就能完成所有加工工序，加工成本很低。铰接位置的转动间隙留了0.2mm的余量，就算是3D打印的时候出现轻微的尺寸误差，也不会出现转不动或者间隙过大晃荡的问题，日常使用的时候不需要定期加注润滑油，干摩擦状态下就能满足轻型结构的开合需求，适合用在对维护要求低、拆装频率高的场景，比如小型检测设备的翻盖护罩、3D打印机的外壳检修门、定制化工装的活动挡板、轻型储物箱的箱盖连接，还有学生做机械创新设计比赛的时候做样机的铰接结构，都能直接套用这个结构，不用再重新设计铰接位置的配合尺寸。

　　实际做受力校核的时候，这个结构的单页板厚度足够支撑5kg以内的翻盖负载，开合角度可以做到0到180度完全放平，不会出现转动到极限位置的时候卡死的情况，两个页板的贴合面都是平直加工的，闭合的时候两个板面可以完全贴合，没有明显的缝隙，要是用在有密封需求的箱体上，直接在贴合面贴一层密封胶条就能满足基础的防尘防水要求，不用额外修改页板的结构。安装的时候只需要先把两个页板分别用螺丝固定在需要铰接的两个部件上，再把银色页板的铰接槽对准红色页板的两个销轴位置卡进去，最后把两端的限位销压到位就完成安装了，整个安装过程不需要特殊工具，一把内六角扳手就能搞定，后期要是需要更换其中一个页板，只需要拔出限位销就能单独更换，不用把整个铰链都拆下来，也不会影响对面部件的安装位置，能减少很多后期维护的工作量。
