三角铰接式机械控制臂结构设计

　　这款三角构型的铰接控制臂，是多类机械设备中实现力传递与运动轨迹约束的核心执行构件，常见于轻工自动化生产线的工位切换机构、农用机械的操纵联动系统、小型工程机械的执行端传动链路中，承担着把驱动端的直线或旋转动作，按照预设的传动比传递到执行末端，同时抵消传动过程中产生的侧向弯矩，保证动作输出的稳定性与重复定位精度的作用。从实际工况适配角度看，这类控制臂多用于中低载荷、高频次往复动作的传动场景，比如包装设备的料仓闸门启闭联动、纺织机械的导纱杆位置切换、小型输送线的挡料机构摆转驱动，相比直连杆结构，三角铰接的构型能在有限安装空间内实现更大范围的摆角输出，同时减少传动过程中的死点位置，降低驱动端的负载冲击。

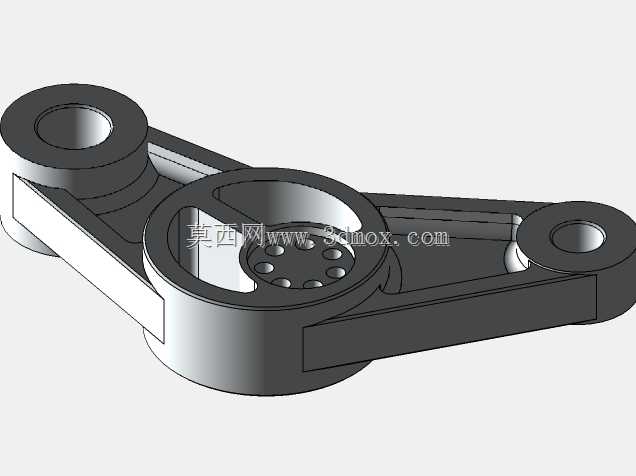

　　从结构设计逻辑来看，该控制臂采用三端铰接的三角布局，三个铰接孔分别对应驱动输入端、固定支点端、执行输出端，三个点位的孔距经过严格的运动学仿真校核，固定端到输入端的孔距、固定端到输出端的孔距比值，匹配整套机构的传动比需求，保证输入端的摆角行程能够精准换算为输出端需要的动作幅度。臂身主体采用等强度的变截面设计，在三个铰接孔的位置做了局部加厚的凸台结构，避免铰接销轴长期往复转动造成的孔位磨损，同时在臂身中间区域开设了减重空腔，在不降低整体结构刚性的前提下，有效减少构件自身重量，降低往复动作过程中的惯性冲击，适配高频次往复运动的工况需求。中间铰接位置设计了多销孔的分度结构，能够根据实际装配需求调整输出端的初始安装角度，适配不同工位的行程校准需求，无需重新加工构件即可完成小范围的传动参数调整，降低现场装配调试的难度。

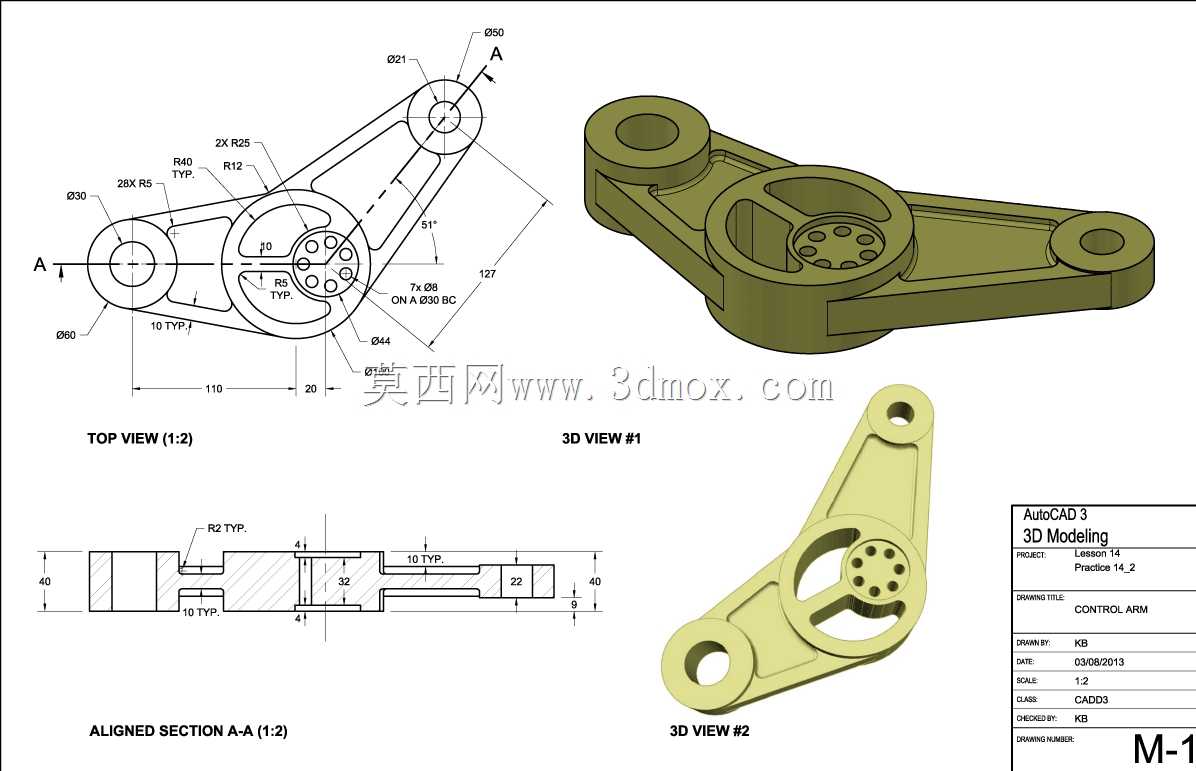

　　从尺寸与安装边界来看，该控制臂的固定端与输出端孔中心距为110mm，输入端与固定端的孔中心距为28mm，整体最大外轮廓摆转半径控制在127mm范围内，安装时需要预留的摆转空间不超过140mm的回转直径，能够适配多数紧凑安装空间的设备内部布局。铰接孔的内径采用统一的基准公差设计，配合标准铜套或滚针轴承使用，能够有效降低转动过程中的摩擦阻力，同时减少铰接位置的配合间隙，提升整套机构的传动精度。臂身厚度方向的尺寸经过受力校核，在额定120N·m的传动扭矩下，臂身最大变形量不超过0.02mm，能够满足多数中轻载传动场景的刚性需求。截面设计上，臂身与铰接凸台的过渡位置全部采用圆角过渡，避免应力集中造成的长期交变载荷下的疲劳断裂，所有锐边都做了倒角处理，避免装配过程中划伤操作人员或配套的密封管线。

　　在实际装配适配过程中，该控制臂的三个铰接孔端面都设计了沉台结构，能够容纳铰接销轴的挡圈或锁紧螺母，保证销轴安装后不会突出臂身表面，减少运动过程中与周边构件的干涉风险。臂身表面的减重空腔边缘做了拔模斜度设计，不管是采用金属铸造还是注塑加工工艺，都能够顺利完成脱模，适合批量生产加工。中间的分度销孔采用均匀排布的设计，相邻销孔的夹角经过精确计算，每调整一个销孔位置，输出端的初始角度对应变化5度，能够覆盖多数现场调试的角度调整需求，无需额外加工定制调整垫片，大幅降低现场运维的配件储备成本。从长期使用的可靠性角度看，该结构的受力路径全部沿臂身的加强筋方向传递，没有突兀的截面突变，在往复摆转100万次的疲劳测试工况下，铰接孔位置的磨损量不超过0.01mm，臂身主体不会出现裂纹或塑性变形，能够满足工业设备长期连续运行的可靠性要求。
