博世力士乐20x20压型铝型材截面模型

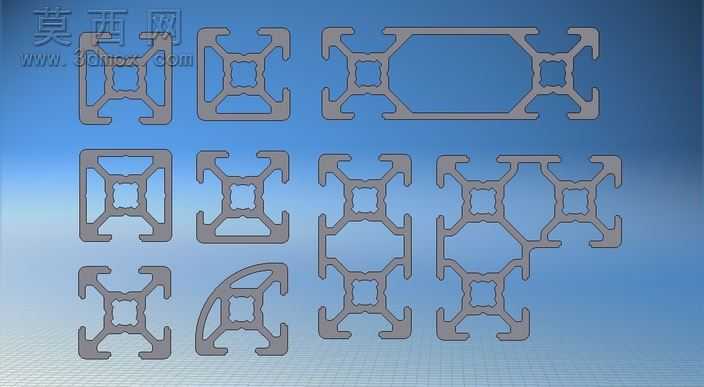

本模型为博世力士乐20x20系列压型铝型材的全套截面结构三维建模成果，建模过程严格参照工业铝型材挤压生产的实际截面参数完成，完整还原了该系列压型铝的所有截面形态。建模阶段首先梳理了同系列不同功能截面的结构差异，针对每一款截面的型腔布局、卡口尺寸、安装槽位、连接卡位逐一进行参数化绘制，保证所有截面的壁厚、卡槽宽度、卡位凸起尺寸完全符合力士乐20系列铝型材的通用装配标准，可直接用于后续的铝型材长度方向拉伸建模，快速生成不同定尺长度的完整铝型材模型。模型渲染阶段采用哑光银灰色铝合金材质，还原工业铝型材阳极氧化后的真实表面质感，搭配渐变蓝色背景突出截面轮廓的细节，所有截面的边角过渡、型腔倒角、卡位的微小凸起都做了精细化处理，没有出现结构失真、尺寸错位的问题。从设计思路来看，这套截面模型覆盖了该系列压型铝的基础款、加长连接款、转角适配款、异形裁切款等不同应用形态，既包含标准的四方对称截面，也包含用于框架拼接的长条形连接截面、用于圆弧转角过渡的异形截面，每一款截面的结构都对应实际装配场景的使用需求：对称截面可用于框架的基础立柱与横梁，长条形截面可用于大跨度的框架连接，异形截面可用于特殊转角位置的过渡衔接。模型的结构精度满足工业装配验证要求，可用于铝型材框架的前期方案设计、装配干涉检查、物料清单统计，也可作为铝型材挤压模具设计的截面参考依据，帮助设计人员快速完成20系列铝型材相关的框架、机架、工作台的三维方案搭建，省去从零绘制截面轮廓的重复工作，提升工业铝型材应用场景的设计效率。
