博世力士乐90x90系列压型铝型材截面

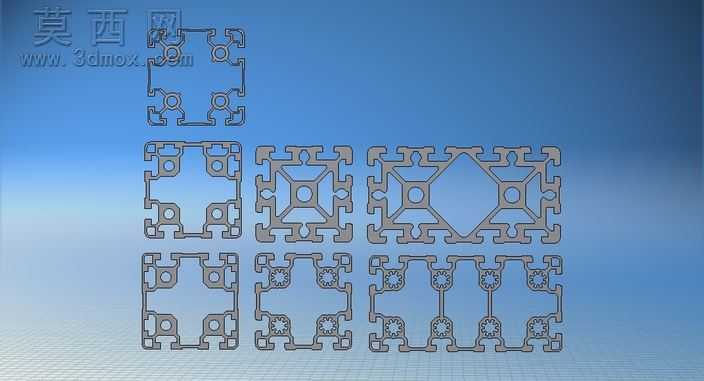

本套模型为博世力士乐标准规格的90x90系列压型工业铝型材截面集合，建模过程严格遵循力士乐铝型材的官方尺寸规范，在三维建模软件中通过草图绘制、约束定义、特征生成的流程完成全系列截面的还原。建模初始阶段，首先统一设定铝型材的基础外轮廓尺寸为90mm×90mm的正方形基准，针对每一款不同功能的压型截面，逐一绘制槽口、安装孔位、连接卡位、加强筋结构的精确轮廓，所有草图线段均添加重合、平行、垂直、等距等几何约束，同时标注精准的尺寸参数，确保每一处卡位的公差、槽口的宽度、筋位的厚度都与实际量产的力士乐铝型材参数完全匹配。材质设置上，统一赋予6061-T6铝合金的材质属性，调整漫反射、粗糙度参数还原工业铝型材阳极氧化后的哑光银灰色金属质感，渲染阶段采用柔和的环境光搭配定向补光，清晰呈现每一处截面的凹凸结构与轮廓细节，避免阴影过深遮挡卡位、连接槽等关键结构的展示。从结构设计来看，本套截面覆盖了该系列下不同承载需求、不同连接场景的多款型材：包含基础款四边通用槽型截面，适用于常规框架的搭建；带中心菱形加强腔的重载型截面，通过内部菱形支撑结构提升截面的抗扭、抗弯性能，可用于高负载设备的机架搭建；多腔体长行程拼接截面，沿长度方向设置多组均匀分布的连接卡位，可实现多段型材的无缝拼接，适用于长跨度的流水线、工作台框架搭建；还有带异形安装槽的专用截面，预留了传感器、导轨、面板的专用安装位，无需额外打孔即可快速安装配套附件。设计思路上，整套模型将同系列的所有截面统一排布展示，清晰呈现不同截面的结构差异与适用场景，每一款截面的槽口均采用力士乐标准的工业铝型材槽宽规范，可与同系列的标准紧固件、角码、端盖、连接件完全适配，模型中所有的连接卡位都做了圆角过渡处理，还原实际挤压生产中的工艺特征，避免尖锐直角的结构，既符合铝型材热挤压生产的工艺要求，也能在实际装配过程中减少应力集中，提升型材连接后的结构强度。整套模型完整还原了该系列压型铝的截面特征，可用于工业铝框架设计时的截面选型、装配干涉检查、方案展示等场景，帮助设计人员快速匹配对应规格的铝型材，提升框架类设备的设计效率。
