适用于无线通信场景的超宽带微带天线结构

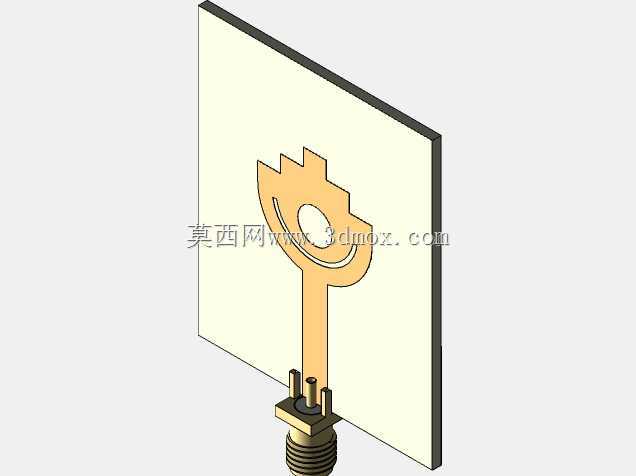

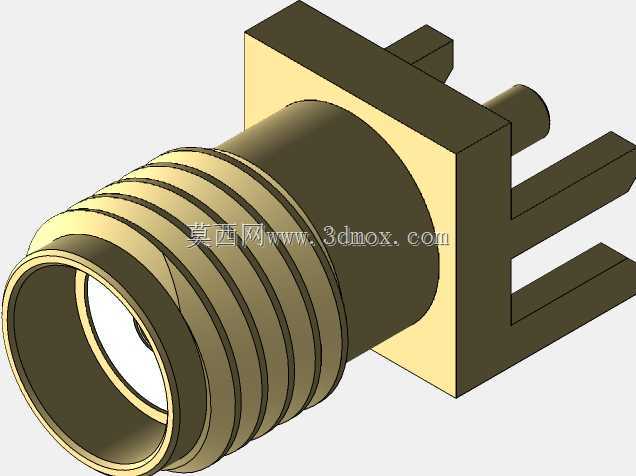

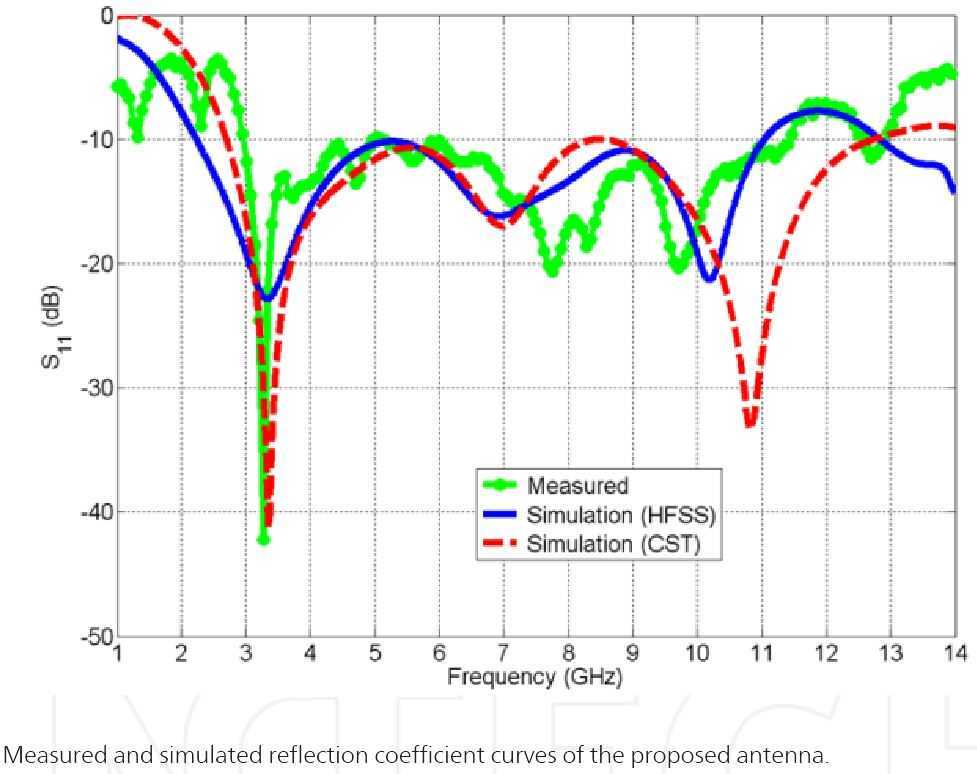

在短距离高速无线通信、室内定位、穿墙探测这类对信号带宽要求较高的应用场景里，微带形式的超宽带天线是射频前端的核心信号收发部件，相比传统的喇叭天线、鞭状天线，这类平面结构的天线更容易和射频电路做一体化集成，整体占用的结构空间更小，也更适配便携类无线设备、小型化通信终端的紧凑安装需求。这款超宽带微带天线采用单极子辐射贴片搭配介质基板的经典结构，辐射贴片做了开槽与轮廓修形处理，通过调整贴片边缘的电流路径长度，拓展天线的工作带宽，覆盖常用的超宽带通信频段，同时在贴片与馈电结构的衔接位置做了阻抗匹配优化，降低信号传输过程中的回波损耗，保证信号收发的稳定性。天线底部采用标准SMA同轴接头作为馈电接口，接头的外导体和介质基板的接地层做可靠连接，内导体直接延伸连接到辐射贴片的馈电点，这种馈电方式结构简单，安装时不需要额外做匹配电路的焊接调试，能直接和标准射频线缆对接，适配多数通用射频测试设备与通信主板的接口规格。介质基板采用常规的高频覆铜板材质，厚度控制在适配高频信号传输的范围内，既保证辐射贴片的结构支撑强度，又避免基板过厚带来的表面波损耗，基板的接地层覆盖除辐射贴片区域外的整个基板背面，同时在馈电位置周围做了接地过孔处理，减少馈电端口的信号泄漏。从安装边界来看，天线整体为薄型平板结构，除底部突出的同轴接头外，主体部分为规则矩形，安装时可以通过接头的螺纹结构直接固定在设备外壳的开孔上，也可以通过背胶或者压块的方式固定在设备内部的安装位上，不需要额外设计复杂的固定支架，周边预留少量的净空区域即可，避免金属结构件贴近辐射贴片导致天线谐振频率偏移、辐射效率下降。在实际工程应用中，这类天线可以直接用于无线传感网络节点、超宽带定位标签、小型频谱监测设备的信号收发端，设计建模时已经将辐射贴片的轮廓曲线、开槽尺寸、馈电点位置、接头安装尺寸做了参数化处理，结构工程师可以根据具体的设备安装空间、工作频段需求，快速调整对应参数完成定制化修改，不需要从零开始搭建天线的基础结构，能大幅缩短射频前端结构的开发周期，建模过程中也充分考虑了加工工艺的可行性，辐射贴片的轮廓没有过小的锐角或者窄缝，介质基板的尺寸也符合常规PCB加工的工艺公差要求，加工时不需要特殊工艺就能实现设计的性能指标。
