低功耗多模家庭安防监测电路板

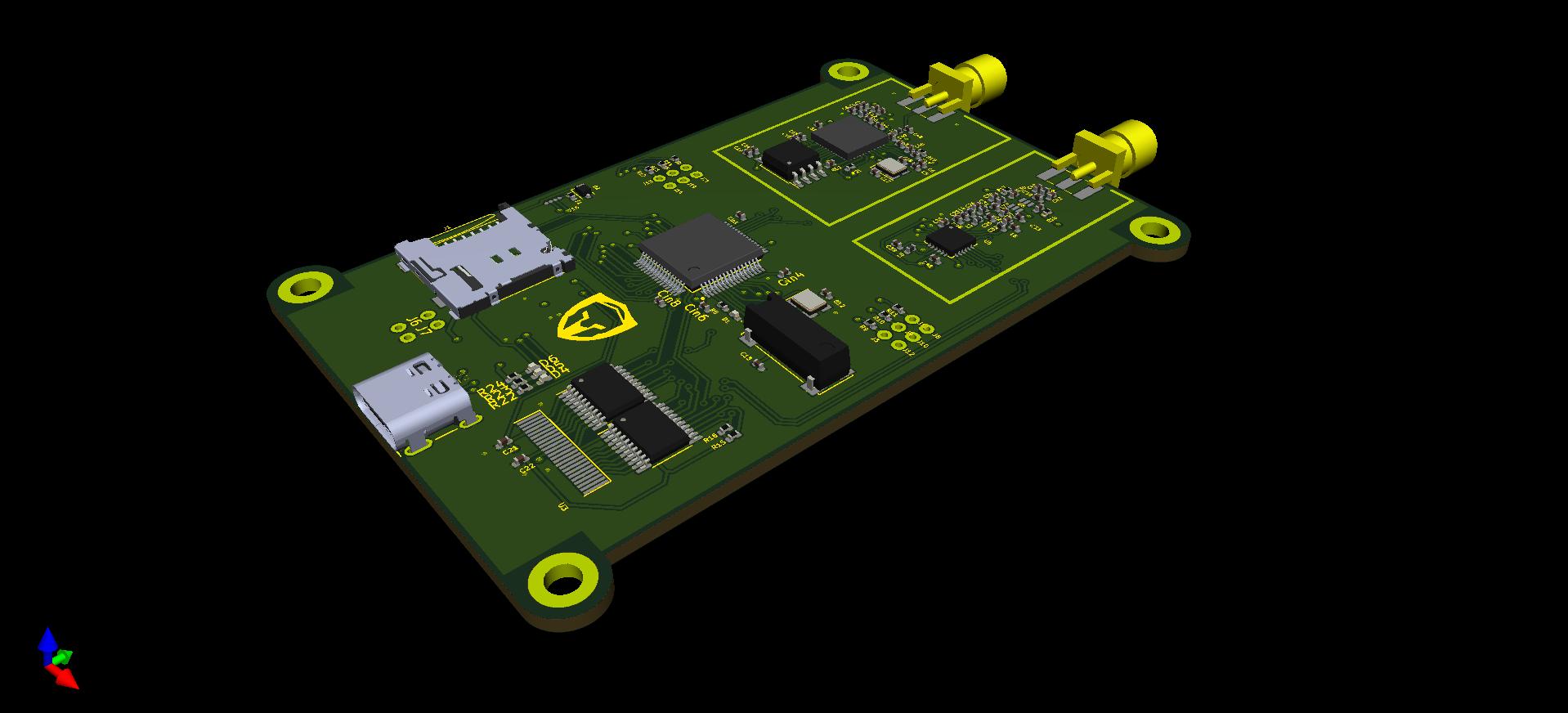

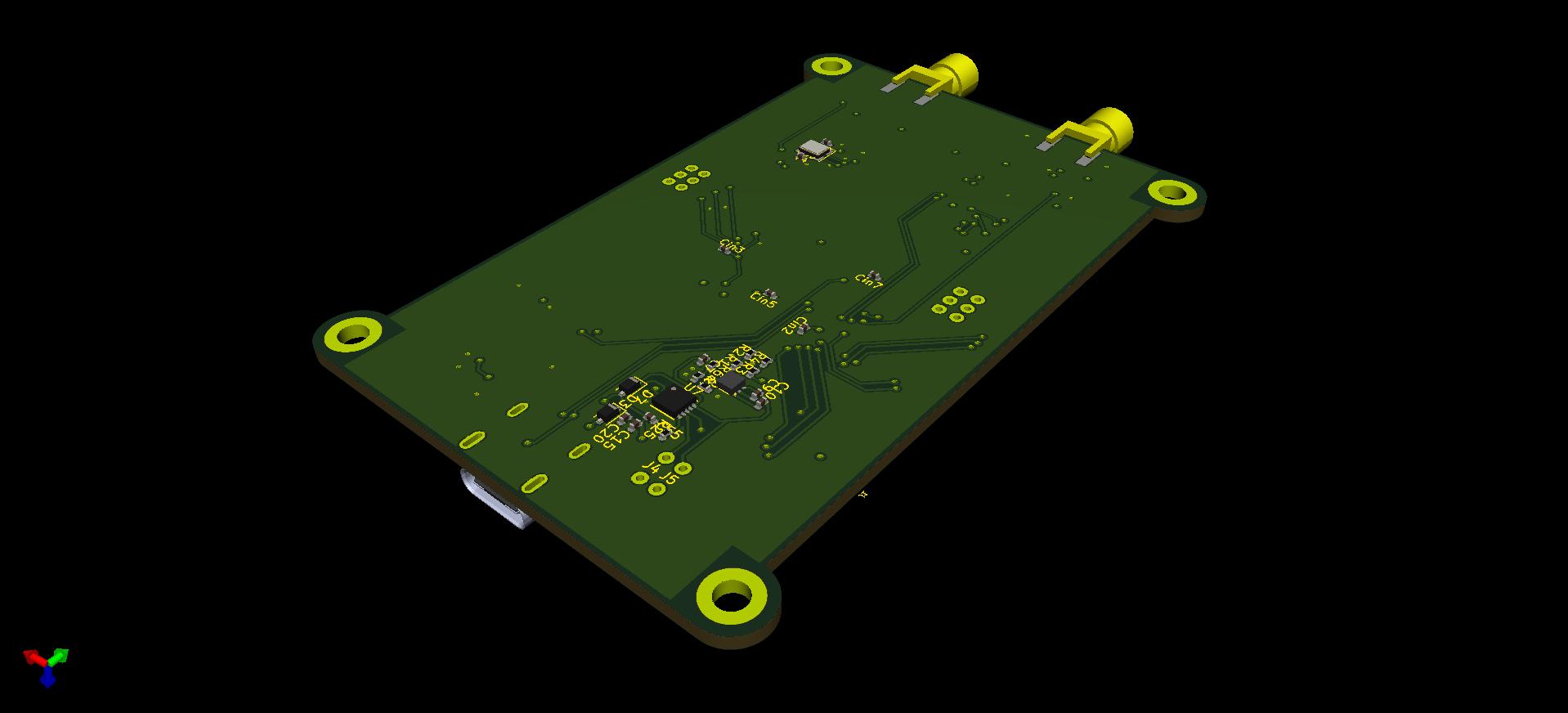

这款家庭监测节点的PCB设计，核心围绕民用住宅内部的全域安防感知需求落地，适配家庭场景下无死角布点的安装要求，板卡四个角预留的标准安装孔位，可直接配合M2规格螺丝固定在86型暗盒、吊顶龙骨或者墙面预埋的固定座上，整体板型做了圆角处理，避免安装时剐蹭线材或者施工人员手部，板边预留的2mm安全间距，能满足贴装外壳后不出现元器件干涉的装配要求。

从功能配置来看，板载的LoRa射频模块负责低功耗长距离的数据回传，就算是别墅类大户型跨楼层部署，也能穿透多层墙体把监测数据传到家庭网关，不需要额外增设中继节点；WiFi模块承担高速数据传输任务，可对接高清图像类传感外设，实现异常画面的实时推送；蓝牙模块则用于本地近场调试，住户更换网络或者调整监测参数时，不用拆壳接线，直接用手机靠近就能完成配置，大幅降低普通用户的使用门槛。

设计阶段优先考虑了家庭场景的长期低功耗运行需求，电源回路做了分级供电设计，待机状态下仅保留LoRa唤醒回路供电，整体待机电流控制在微安级别，搭配普通锂电池就能实现数年的免维护运行，不用频繁更换电池或者外接电源，适配老房改造没有预留供电线路的安装场景。板上预留的SD卡卡槽、USB接口以及多组排针扩展位，可外接门磁、烟感、温湿度、人体红外等不同类型的传感模块，住户可以根据自身需求灵活搭配监测功能，不需要更换核心板卡就能实现功能拓展。

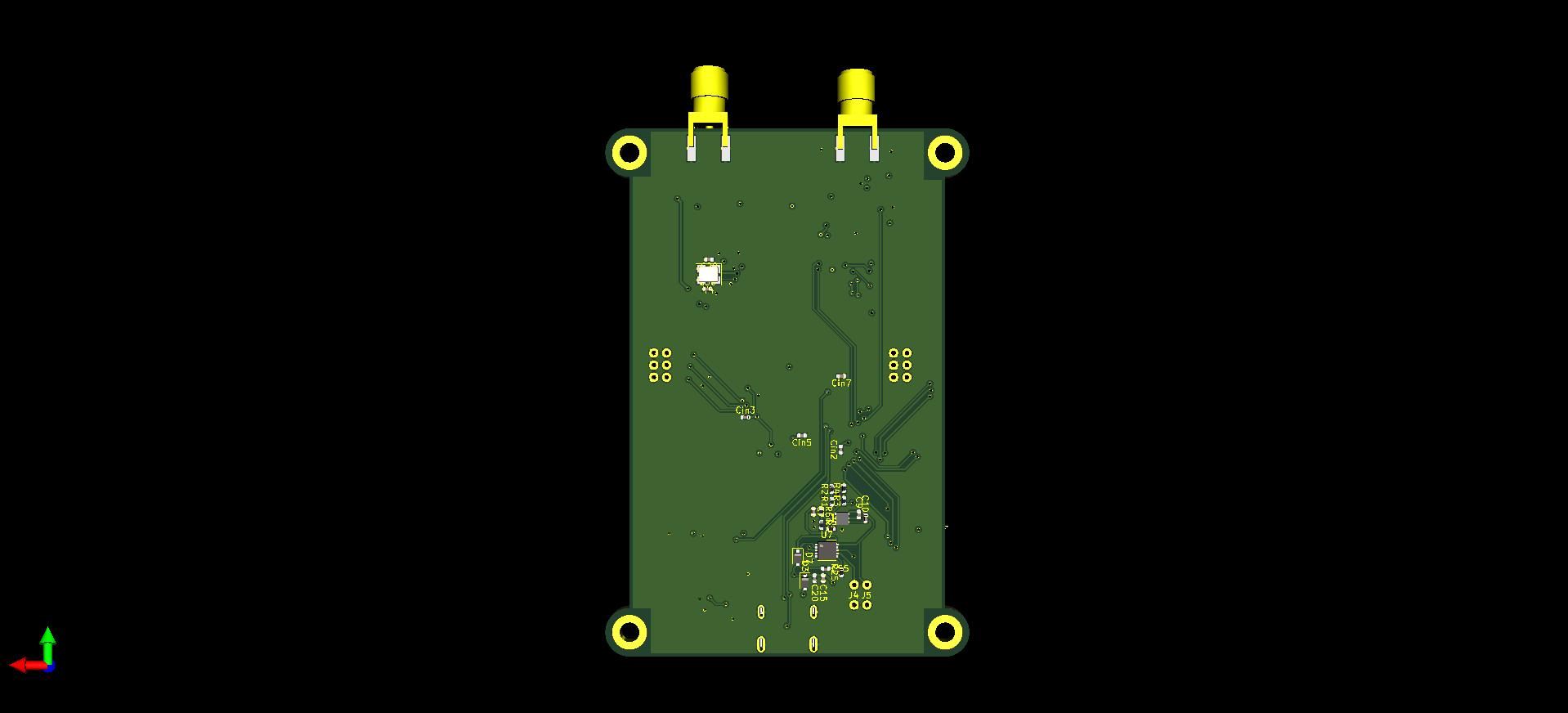

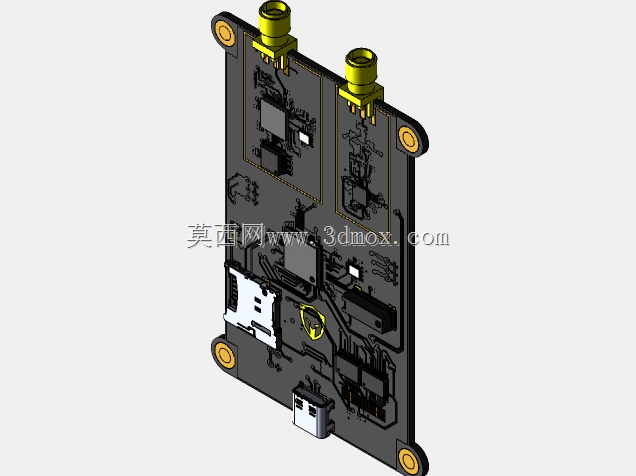

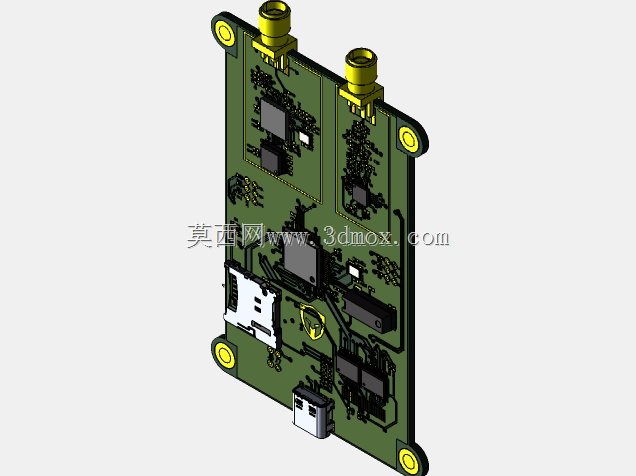

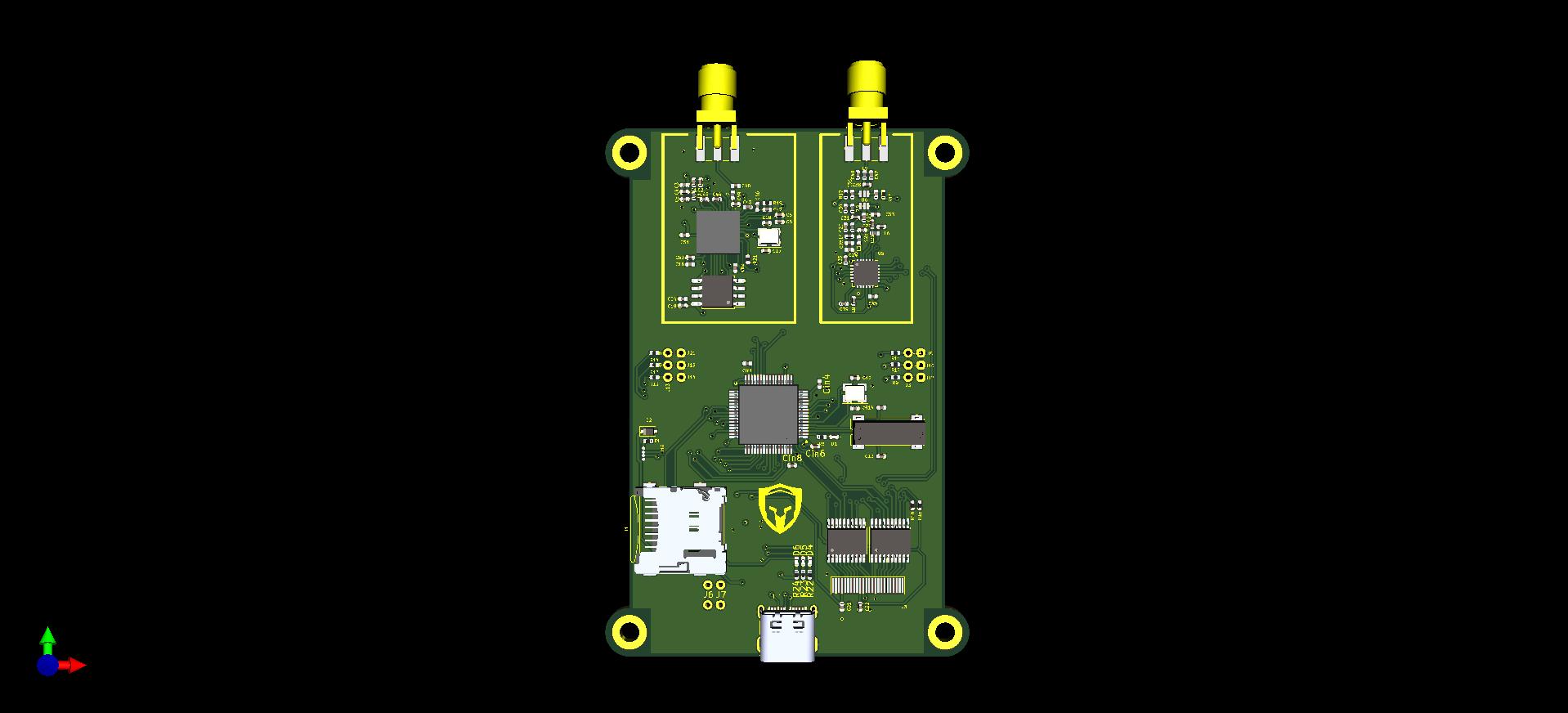

射频部分的走线做了严格的阻抗控制，两个SMA天线接口分别对应不同射频频段，布局时远离板上的高速数字芯片，避免信号干扰影响通信稳定性，接口位置统一布置在板卡同侧，方便外接天线时的走线整理，不会和安装固定位产生干涉。板上的核心主控芯片、存储芯片、电源管理芯片的布局都做了散热考量，长时间连续运行也不会出现局部过热的问题，适配家庭封闭外壳内的密闭安装环境，元器件选型全部采用工业级宽温型号，就算是北方冬季无供暖的阳台、南方夏季闷热的吊顶内，都能稳定运行不出现宕机问题。
