带有限位抱紧结构的轴凸轮锁紧组件

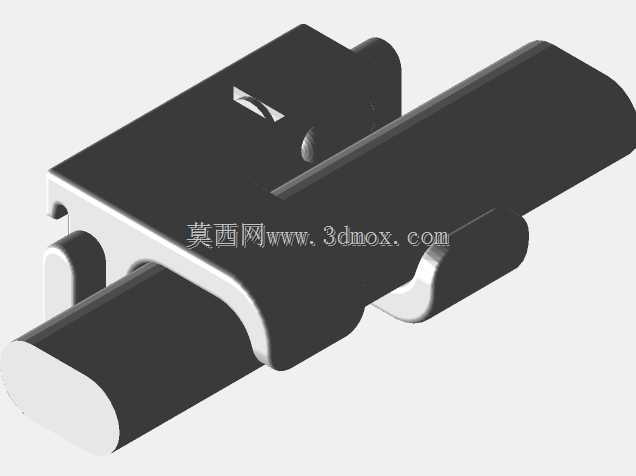

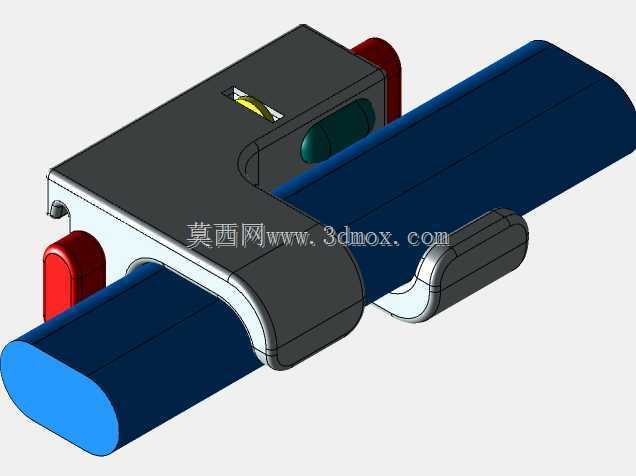

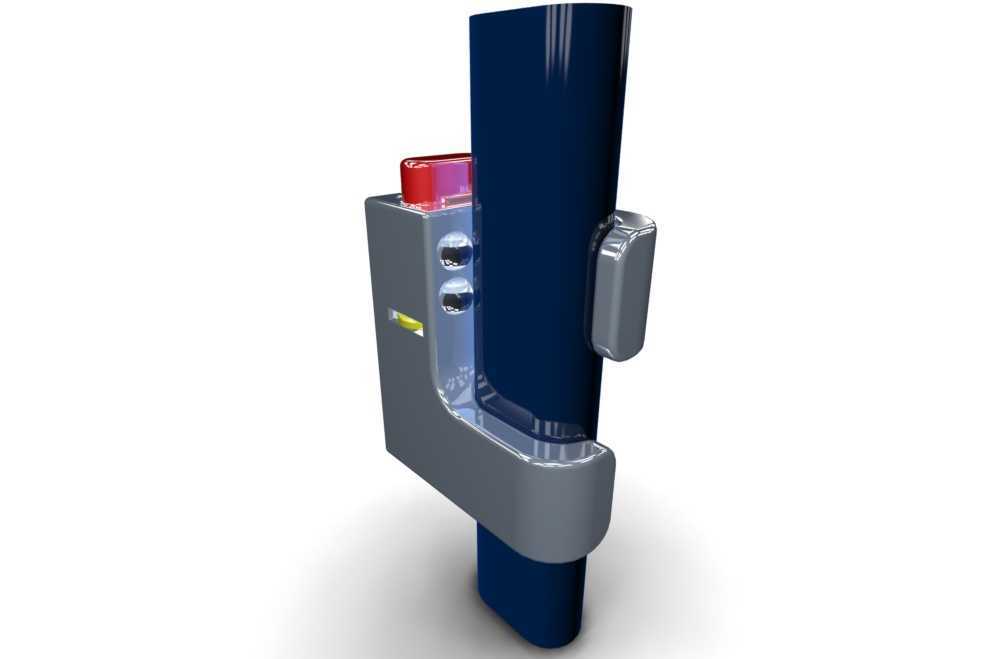

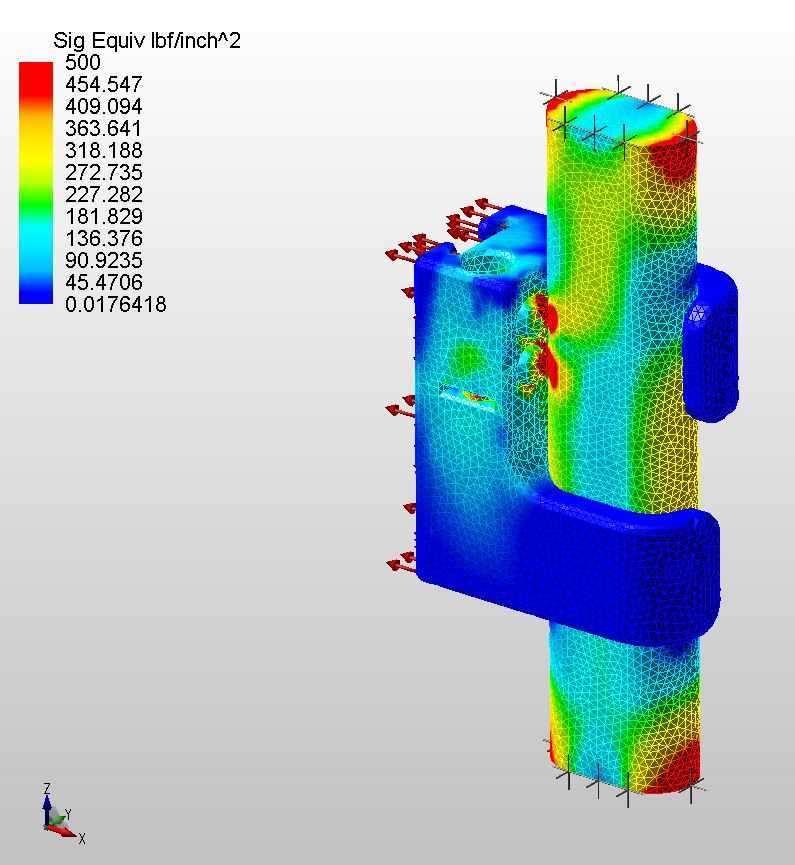

这类轴凸轮抱紧锁紧结构，常应用在需要快速轴向定位、周向锁止的工装工位上，比如小型装配线的工件定位轴、检测工位的快换工装固定端，能在不借助额外紧固件的前提下，通过滚销的轴向滑移推动凸轮轮廓面转动，实现对穿设轴体的径向抱紧，相比传统顶丝锁紧不会在轴面留下压痕，重复定位精度能控制在0.02mm以内，适合频繁拆装调整的工位场景。从结构受力的仿真结果能看到，应力集中区域主要分布在凸轮与抱紧弧面的接触边缘、以及固定基座的安装孔位周边，设计时特意在接触棱边做了R0.8的圆角过渡，避免长期交变载荷下出现应力开裂，抱紧弧面的内径比适配轴径大0.1mm，保证未锁止状态下轴体能顺畅滑动，锁止时凸轮推动抱紧瓣产生0.03-0.05mm的径向变形量，既能提供足够的抱紧摩擦力矩，又不会因为变形量过大导致抱紧瓣塑性失效。整个组件的安装边界非常紧凑，基座部分的两个安装孔中心距为32mm，适配M6的内六角安装螺钉，轴向总长度控制在68mm，径向突出基座的最大尺寸为22mm，不会占用过多的工位安装空间，穿轴孔的公称直径为20mm，适配同直径的光轴做线性滑移调整。设计时特意将滚销的操作端做了加长处理，操作人员不用借助额外工具，徒手就能推动滚销完成锁紧和释放动作，滚销的滑移行程设置为8mm，行程终点做了硬限位，避免推动过位导致凸轮过转角卡死。抱紧瓣的内侧做了细密的网纹滚花处理，能在锁止时增加接触面的摩擦力，即便是表面有少量切削液或润滑脂的轴体，也能提供足够的锁止力矩，不会出现轴体滑移窜动的问题。基座部分和抱紧瓣之间采用一体化的弹性连接臂设计，没有额外的铰接销轴，减少了装配零件数量，也避免了铰接间隙带来的锁止松动问题，弹性连接臂的厚度经过反复校核，既能保证足够的弹性变形量，又能在锁止时提供足够的支撑刚性，不会因为抱紧力过大导致连接臂断裂。这类结构相比传统的快拆锁紧结构，零件数量减少了40%，装配工序更简单，整体故障率更低，在小型自动化设备的可调工位、工装夹具的快速定位场景中，能大幅缩短工位调整的时间，提升换产效率。
