双立耳带底脚多孔连接金属支架结构

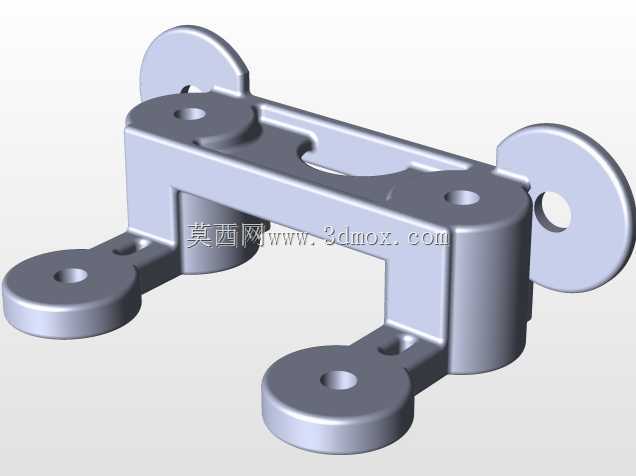

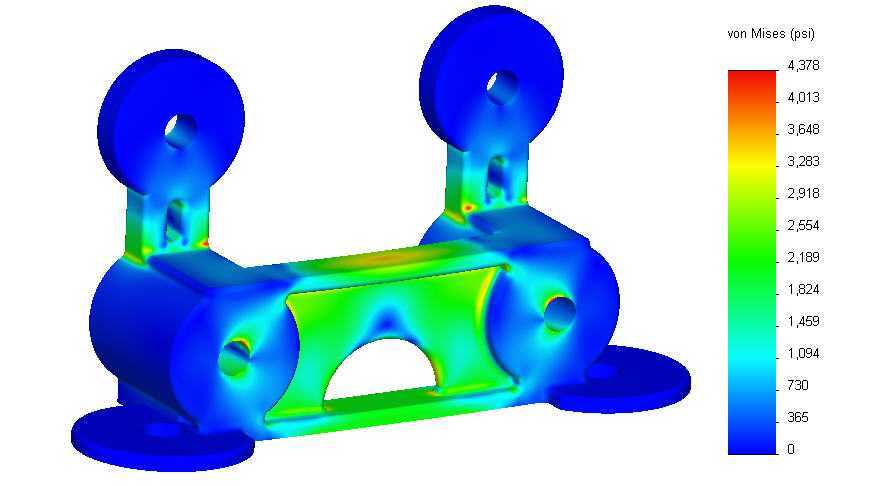

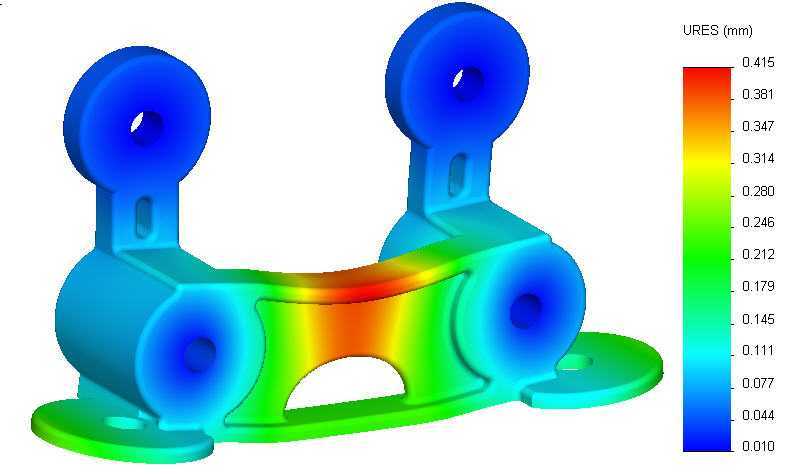

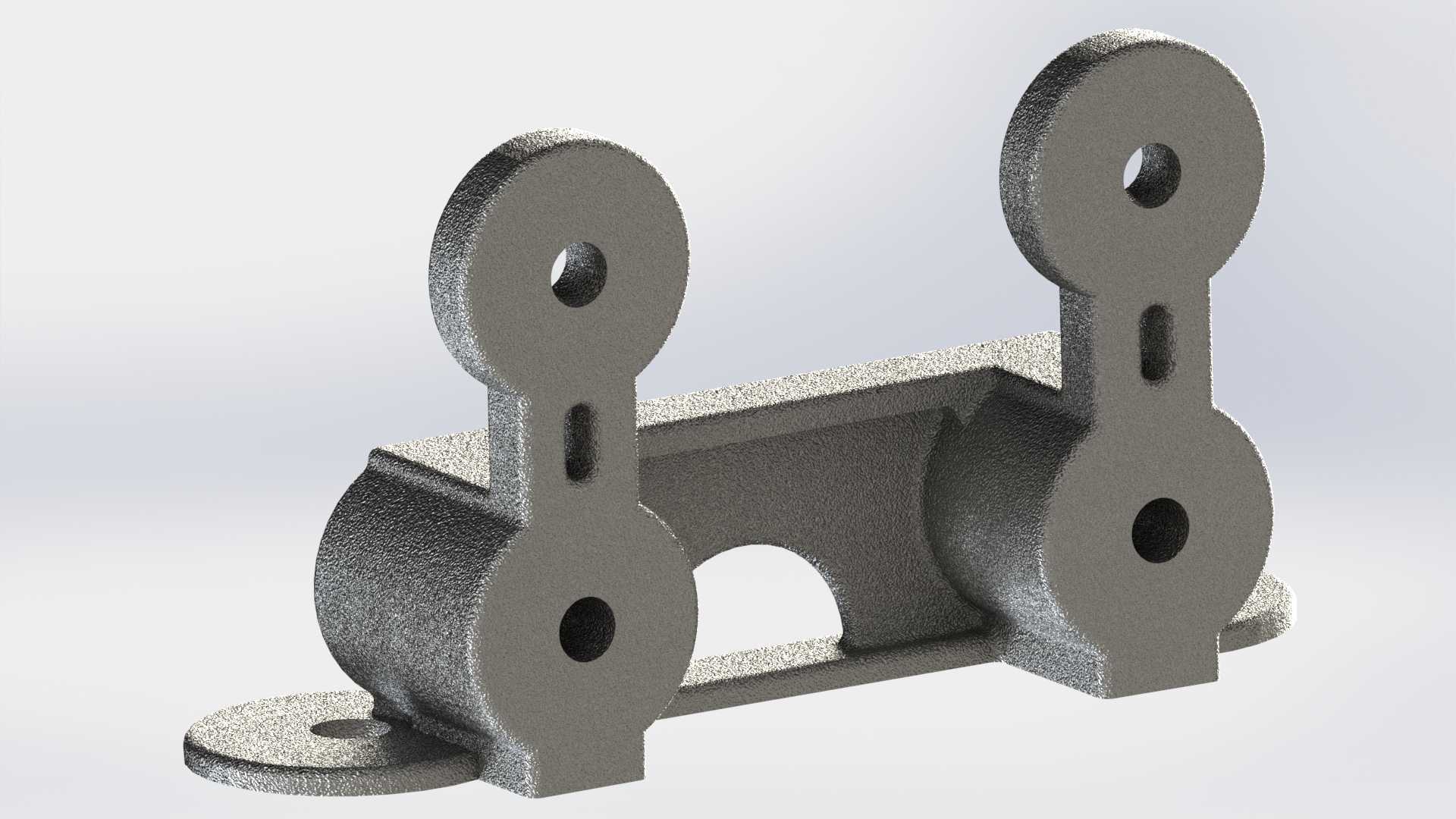

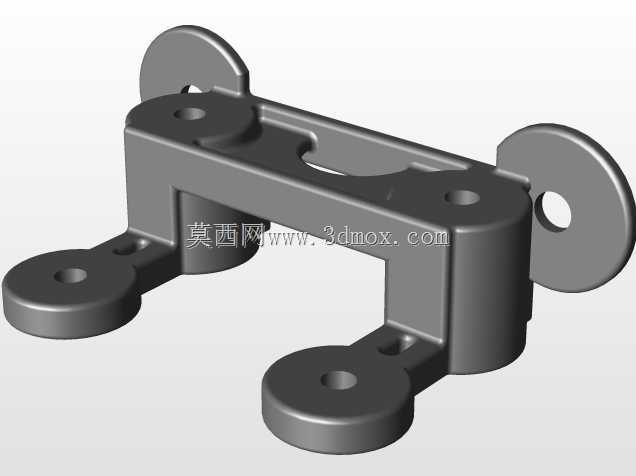

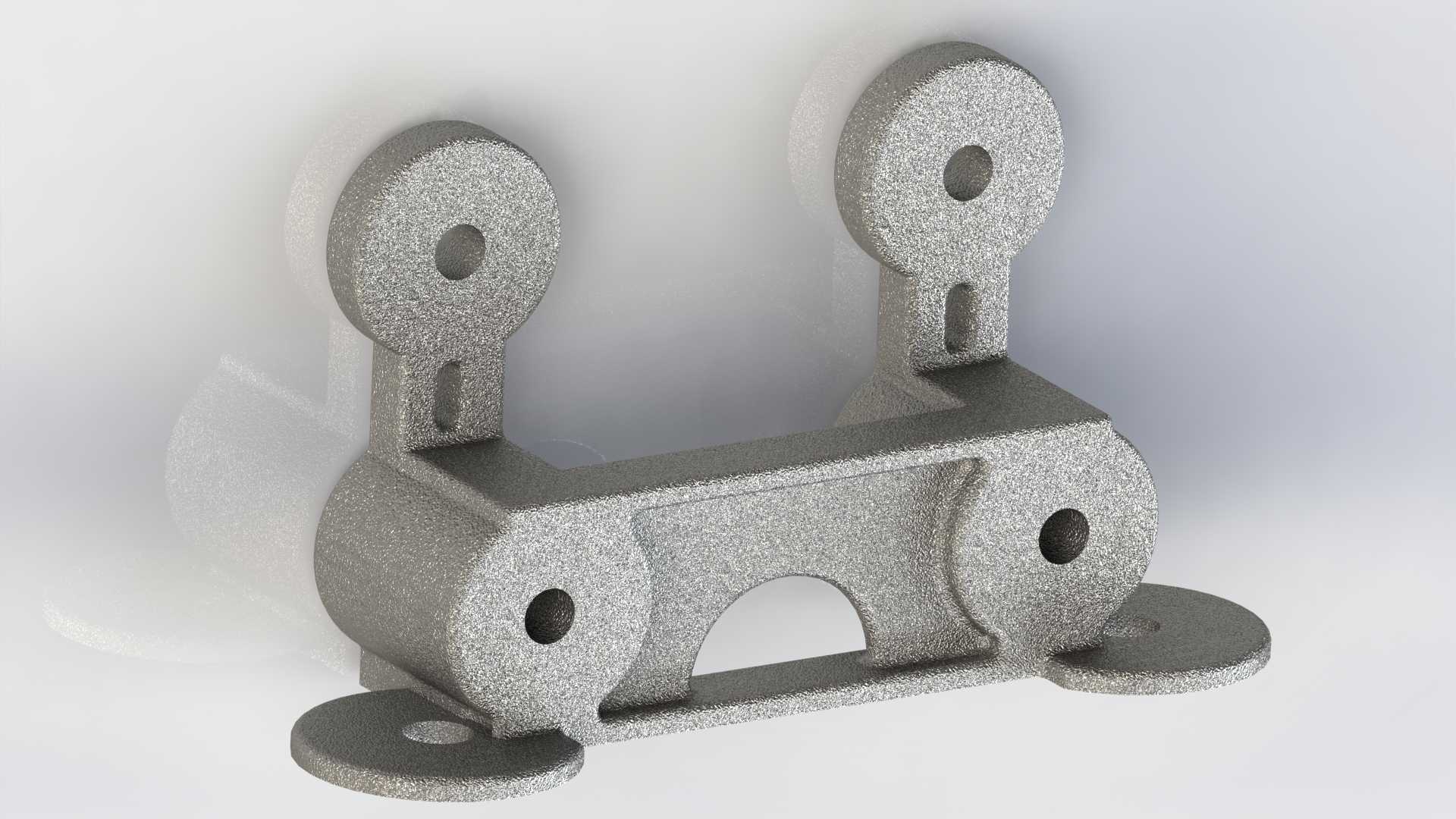

这类双立耳结构的金属支架，常应用在小型动力传输单元、轻量化机载设备、桌面级工业模组的安装固定场景中，核心作用是为被支撑部件提供稳定的安装基准，同时抵消设备运行过程中产生的径向与轴向振动载荷，避免连接部位出现应力集中导致的疲劳失效。从结构设计逻辑来看，底部两个带安装孔的延展底脚是整个构件的主承载面，安装时可通过螺栓将支架整体固定在设备基座或安装平台上，底脚的延展宽度经过受力校核，能在不额外增加整体重量的前提下，扩大支撑接触面积，降低单位面积的压应力，避免长期承重下底脚出现压溃变形。主体横梁部分采用了镂空减重设计，中部的半圆形缺口并非装饰结构，而是为了避让被支撑部件的凸出轴段或管线排布空间，减少安装过程中的干涉问题，同时镂空结构也能在不削弱整体抗弯强度的前提下，降低构件整体重量，适配对安装重量有严格限制的应用场景。两侧向上延伸的立耳是核心的功能连接位，立耳上的通孔用于穿装铰接轴或连接螺栓，实现与被支撑部件的铰接或刚性连接，立耳上开设的长条形腰型孔则是安装调节位，允许在装配过程中对立耳的连接位置进行小范围微调，补偿加工与装配过程中产生的尺寸误差，降低装配难度。立耳与主体横梁的过渡位置做了圆弧过渡处理，避免直角过渡带来的应力集中问题，所有螺栓孔周边都预留了足够的边缘距离，保证螺栓连接时孔壁不会出现撕裂失效，经过有限元强度校核，在额定载荷作用下，构件的最大应力处于材料许用应力范围内，可满足长期稳定运行的使用要求。这类支架的安装边界需要注意，底部安装面的平面度公差需要控制在合理范围内，避免安装时出现强制贴合导致的构件内应力，立耳连接孔的同轴度需要在装配时进行校验，保证铰接部件转动顺畅无卡滞，整体结构没有冗余设计，所有结构特征都服务于安装固定、载荷承载、装配调节的实际功能需求，没有多余的装饰性结构，完全从工程实用角度出发完成结构设计。
