轻量化桁架式机器人夹持机械臂

项目分类:工业机器人 发布时间:2024-08-27 ID:769379
  • 轻量化桁架式机器人夹持机械臂
  • 轻量化桁架式机器人夹持机械臂
  • 轻量化桁架式机器人夹持机械臂
  • 轻量化桁架式机器人夹持机械臂

  这款桁架式夹持臂主要面向工业机器人末端执行器的重载搬运、工位上下料场景,在自动化产线里承担工件托举、姿态保持与载荷传递的作用,整体采用镂空空间桁架构型,在保证刚性的前提下大幅削减自身重量,适配协作机器人或中小型六轴机械手的末端负载上限,避免臂体自重挤占工件承载能力。

  从受力逻辑来看,夹臂的载荷路径从前端夹持安装位出发,沿多根斜向主梁向后端铰接支座扩散,把单点集中载荷拆解为多根杆系的轴向拉压受力,相比整块实体铣削的悬臂结构,材料利用效率提升明显,杆系交汇处做了局部加厚与圆角过渡,避免应力集中在焊缝或截面突变位置。前期构型迭代时先划定两端安装接口的边界:后端铰接孔位需要匹配机器人腕部的连接法兰间距,预留销轴穿装与锁紧空间,前端夹持工位预留标准安装面,可适配气动夹爪、真空吸盘组或者定制工装夹具,两侧的铰接耳板同轴度需要控制在装配公差范围内,防止臂体运转时出现别卡、附加弯矩。

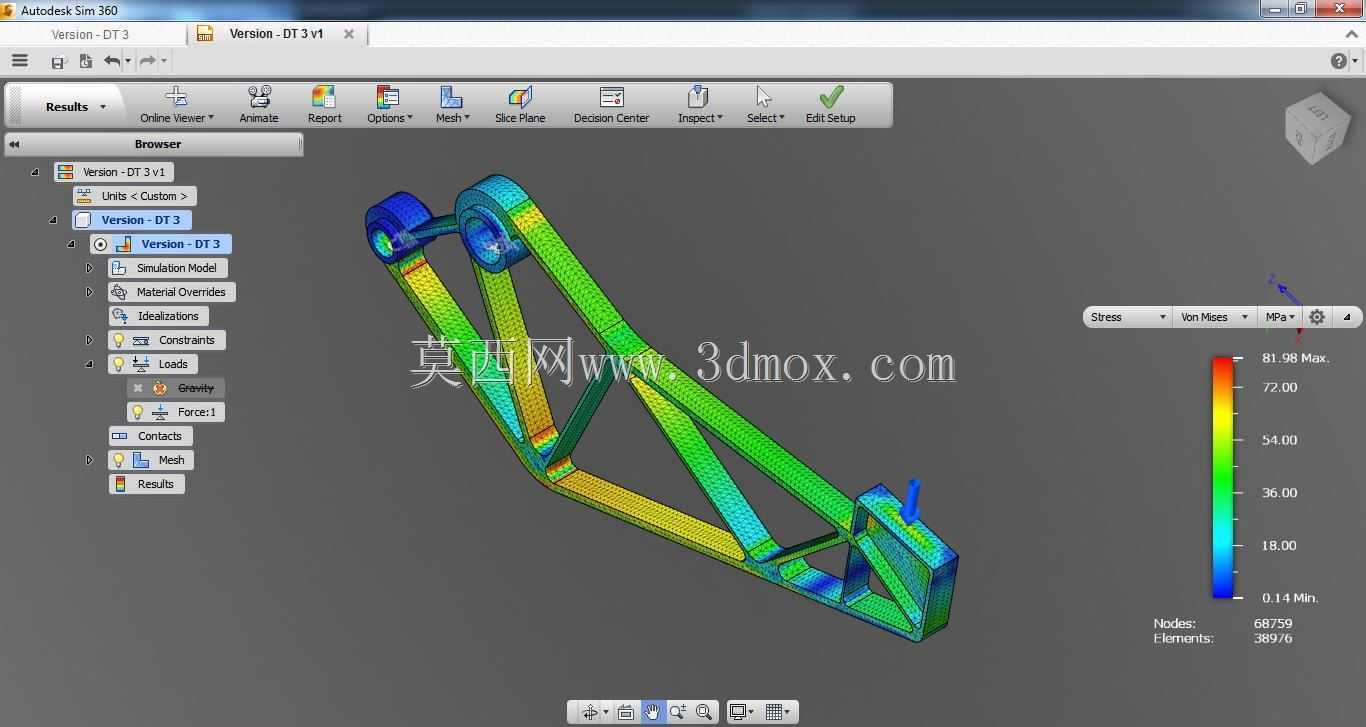

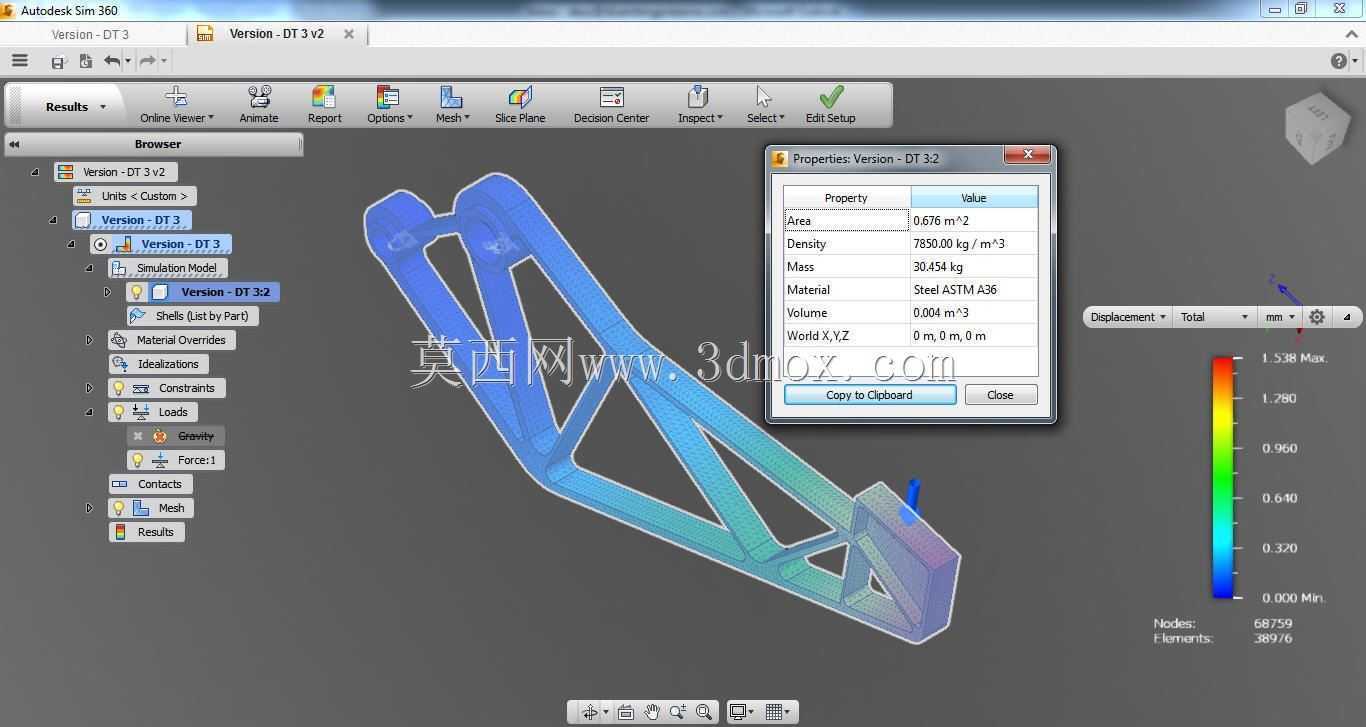

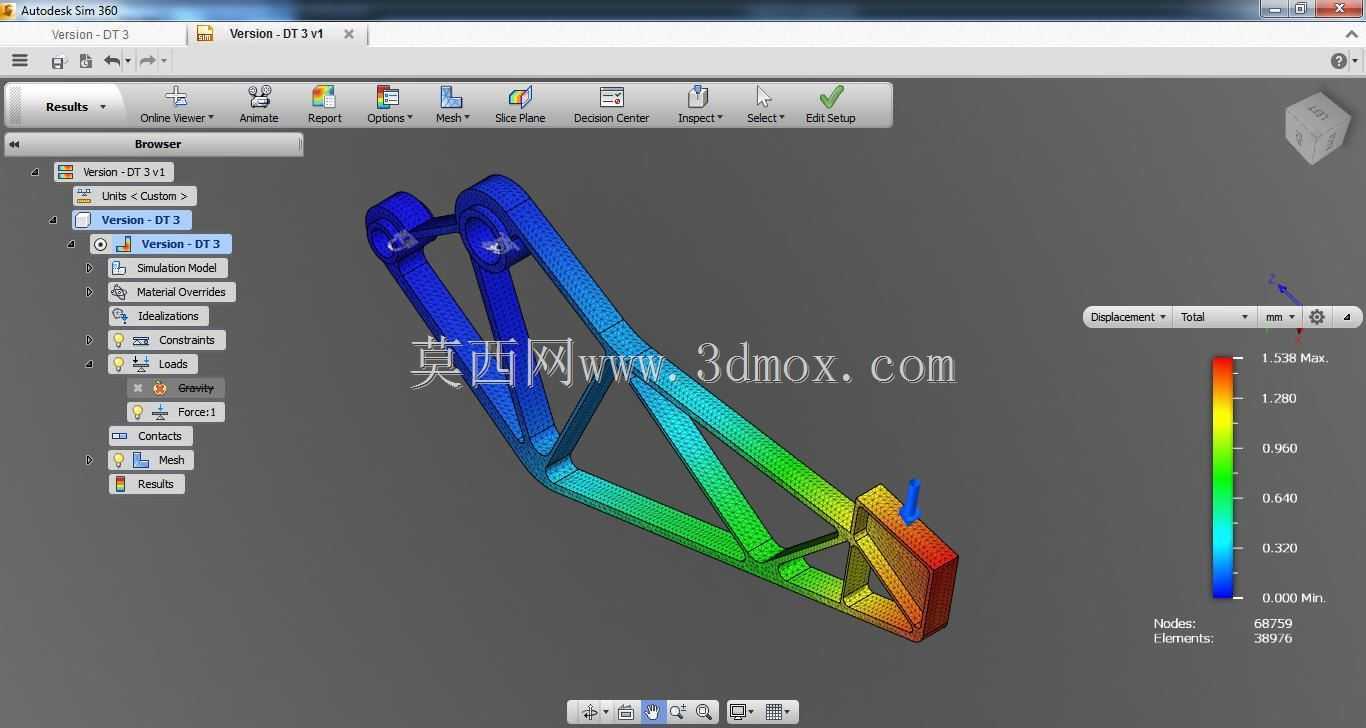

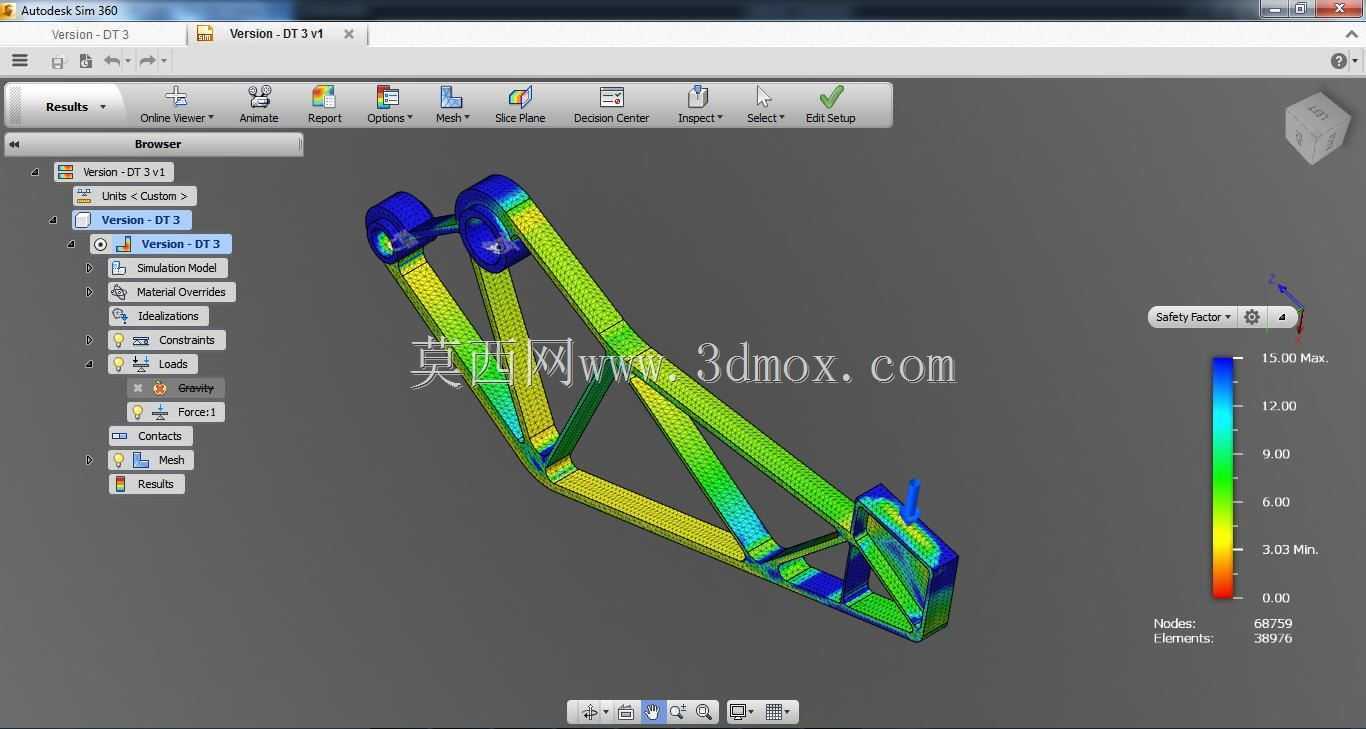

  结构校核阶段针对臂体全工况载荷做了仿真验证:在额定夹持载荷下,整体最大位移出现在前端悬臂末端,变形量控制在1.6毫米以内,满足搬运工位的定位精度要求,不会因为臂体挠曲导致工件放置偏移;全域最小安全系数超过3,即便遇到产线急停、工件偏载的瞬时冲击工况,杆系与连接节点也不会出现塑性变形。重量最终控制在30公斤出头,对于负载50公斤级的工业机器人来说,末端剩余负载额度完全可以覆盖常规金属工件、工装夹具的重量需求,不会出现臂体自重就耗尽机器人负载的问题。

  外形尺寸方面,臂体整体呈长悬臂布局,纵向高度随桁架杆系的排布从后向前逐步收窄,既避开机器人腕部的运动干涉空间,也让前端作业区域的视野更开阔,方便操作人员观察夹持对位状态。安装边界上,后端两个铰接支座的孔位间距、销轴直径都按照通用工业机器人末端接口尺寸设计,不需要额外加工转接法兰就能直接装配;前端安装平面预留了阵列螺纹孔,更换不同夹具时不需要在臂体上重新钻孔攻丝,适配多品种小批量产线的快速换产需求。

  实际产线应用里,这类桁架夹臂常用来替代厚重的铸造悬臂,在机床上下料工位,臂体带着夹爪伸入机床加工腔取放工件,镂空结构不会遮挡切削液喷淋与排屑路径;在码垛工位,长悬臂构型可以覆盖更大的作业半径,配合机器人关节转动完成多层工件堆叠。设计过程中没有采用多余的装饰性结构,每一根斜杆、每一处加强筋都对应明确的受力方向,杆系之间的空腔也方便布设夹爪的气管、传感器线缆,管线可以沿杆身内侧走线,外部加装拖链或者走线槽就能避免运动过程中管线拉扯磨损。针对需要频繁启停的高速搬运工况,臂体自身轻量化之后,机器人关节驱动的加速扭矩需求同步降低,既可以提升运转节拍速度,也能减少关节减速器的长期载荷损耗,延长整机使用寿命。
