CR10S3D打印机铝制加固支撑结构设计

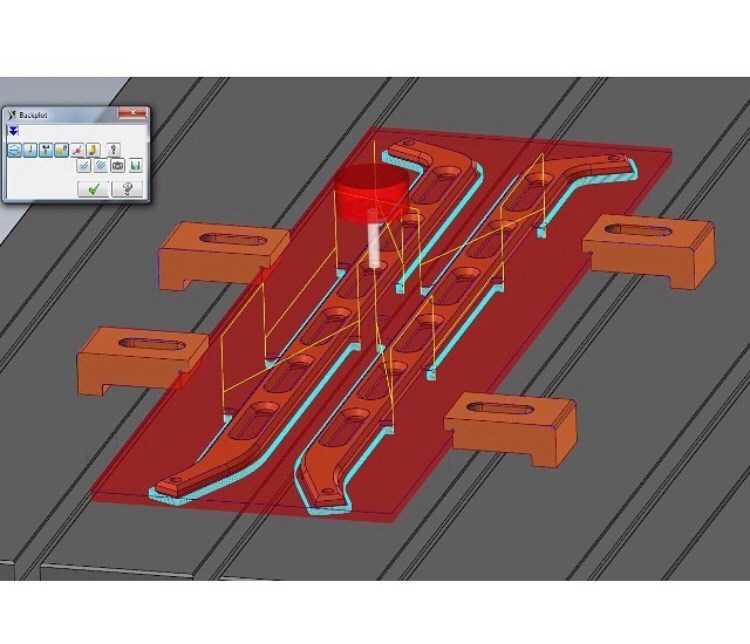

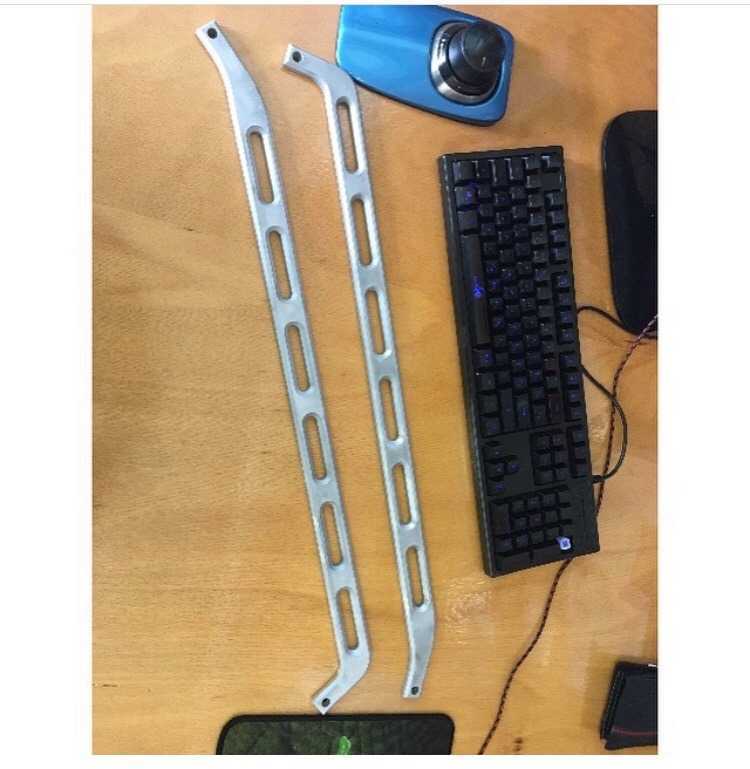

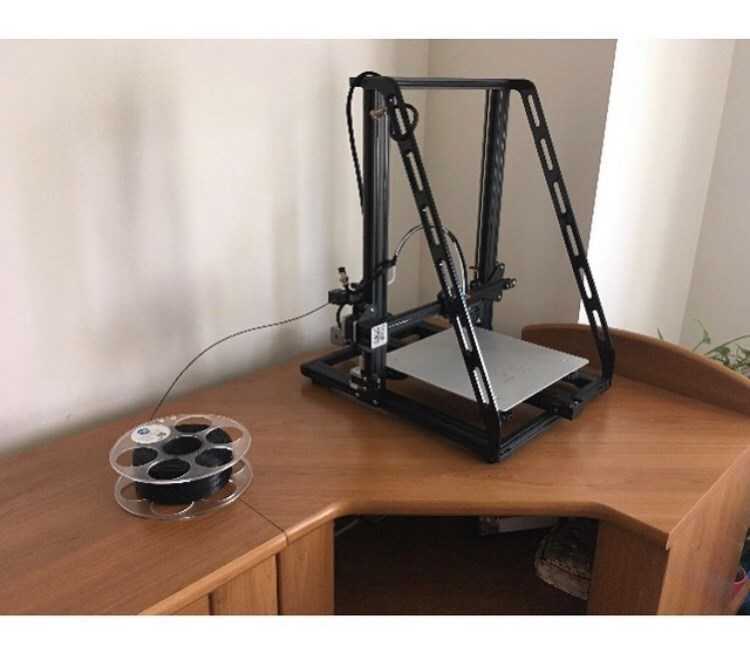

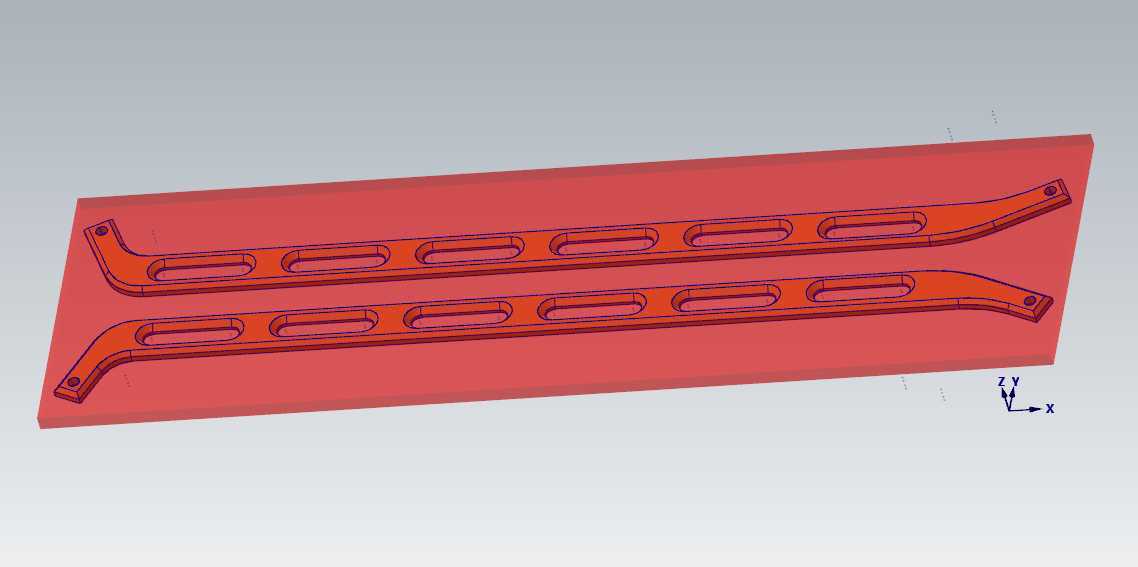

桌面级FDM3D打印机在长时间连续打印、大尺寸模型输出过程中，机架的刚性不足会直接引发打印头走位偏移、层纹错位、Z轴垂直度偏差等问题，CR10S作为大成型尺寸的桌面级设备，原厂机架的悬臂结构在X轴移动至远端时，容易因受力形变影响打印精度，这款加固支撑件正是针对该痛点设计的补强结构。该零件采用铝合金作为加工原材料，铝材质本身的比强度高、重量轻，不会给原有机架增加过多负载，同时具备良好的抗形变能力，能够抵消X轴运动过程中产生的侧向力矩，减少机架的晃动量。从结构设计来看，零件整体为长条形弯弧构型，沿长度方向均匀开设多组长圆形镂空槽，这些槽位一方面用于匹配原有设备机架的安装孔位，实现免打孔直接装配，降低用户的改装门槛，另一方面通过等距开孔的方式在保证结构刚性的前提下尽可能减轻零件自重，避免额外重量导致机架受力不均。零件两端的弯折角度经过反复校核，完全贴合CR10S机架立柱与横梁的连接夹角，安装后可在原有悬臂结构的受力薄弱点形成斜向支撑，将原本单点受力的悬臂结构转化为三角稳定受力结构，大幅提升X轴运动全程的机架稳定性。在实际应用场景中，加装该加固件后，设备在打印PLA、ABS、PETG等不同耗材时，尤其是高速打印、大填充率模型打印工况下，X轴移动的共振幅度明显降低，打印件的表面层纹更均匀，边角位置的错位问题得到有效改善，同时也能减少Z轴丝杆因机架晃动产生的偏磨，延长设备传动部件的使用寿命。设计过程中充分考虑了安装边界问题，零件的整体厚度控制在合理范围内，不会与打印头的运动路径、皮带传动结构、线材走线位置产生干涉，所有安装孔位的公差按照通用五金配件的装配精度设计，用户可直接使用原厂螺丝完成固定，不需要额外进行二次加工。零件表面做了阳极氧化处理，既提升了铝件的表面耐磨性能，也能适配多数桌面级3D打印机的机架外观风格，不会显得突兀。从受力仿真的结果来看，加装该支撑后，机架在X轴最远端的形变量可降低60%以上，能够满足长时间连续工业级打样、大尺寸模型批量打印的精度要求，适合个人创客、小型工作室对现有CR10S设备进行精度升级改装使用。
