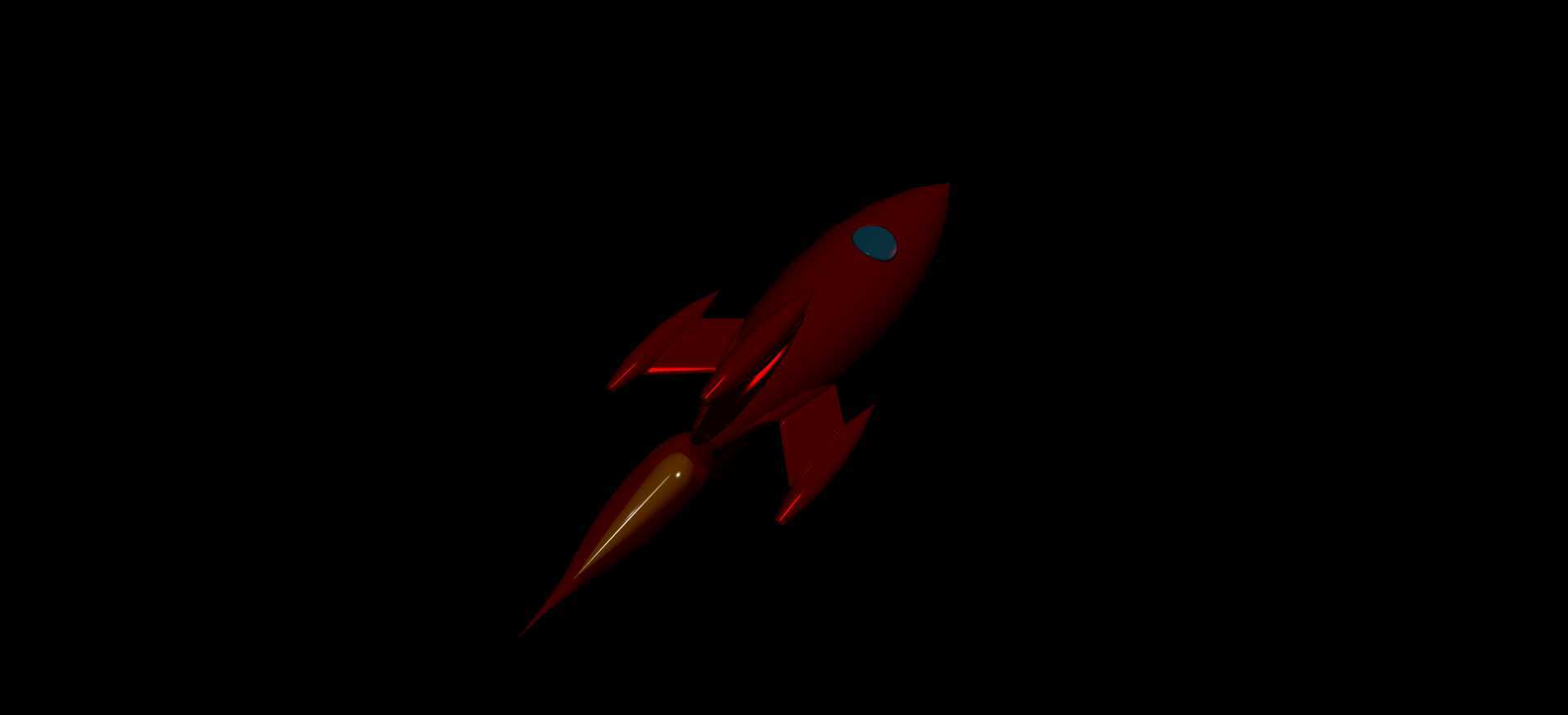

卡通风格小型运载火箭外观结构设计

这款卡通化火箭的三维结构设计，最初是面向青少年航天科普教具开发场景做的方案，区别于真实运载火箭的复杂管路与分舱结构，整体做了大量简化处理，适配3D打印快速成型、科普展陈摆件、教学演示道具的实际使用需求。从实际用途来看，该结构既可以作为中小学航天主题课程的拼装演示件，也能作为文创衍生产品的结构原型，还可用于科普展馆的互动展项配套道具，不需要承受真实发射工况的载荷，因此结构设计上优先考虑成型便利性与外观辨识度。设计思路上没有照搬真实火箭的锥段-柱段-尾段的严格比例，而是将头部整流罩做了圆弧钝化处理，取消了真实火箭的级间段、分离机构等复杂结构，尾翼部分做了一体化融合设计，减少后期装配的拼接缝隙，尾部的喷射效果做了独立的结构分区，既可以单独做透明件处理模拟火焰效果，也可以预留灯位安装小型LED组件实现发光演示效果。外形尺寸上整体控制在单手握持的尺寸区间，柱段直径与整体高度的比例控制在1:8左右，安装边界上底部预留了标准的M3螺纹孔位，可以直接固定在配套的展示底座上，不需要额外做转接结构，尾翼的外伸尺寸控制在柱段直径的1.5倍以内，避免摆放时出现重心偏移倾倒的问题。结构细节上，箭体主体采用等壁厚设计，壁厚适配常规FDM3D打印的最小成型壁厚要求，不需要额外添加支撑结构就能完成打印，头部的观察窗做了内凹的卡槽设计，可以直接嵌入预制的透明亚克力片，不需要后续粘接处理，尾翼与箭体主体的连接位置做了圆角过渡，既避免打印过程中出现应力开裂，也能减少搬运过程中的锐角磕碰风险。针对科普拼装的使用场景，整个结构拆分为箭体主体、四片尾翼、头部整流罩、尾部喷射件四个独立部件，部件之间采用卡扣式连接，不需要螺丝或者胶水就能完成组装，降低青少年拼装的操作门槛，各部件的拼接公差控制在0.2mm以内，既保证拼接后的结构紧实度，也不会出现过紧无法装配的问题。考虑到展陈摆放的长期使用需求，箭体重心设计在整体高度的下三分之一位置，搭配底部的安装孔位固定后，即使受到轻微的外力触碰也不会出现倾倒，表面没有复杂的凹凸纹理，后续做喷涂上色处理时不需要反复填补打磨，能有效降低后期表面处理的工作量。
