汽车减震器悬架总成结构设计

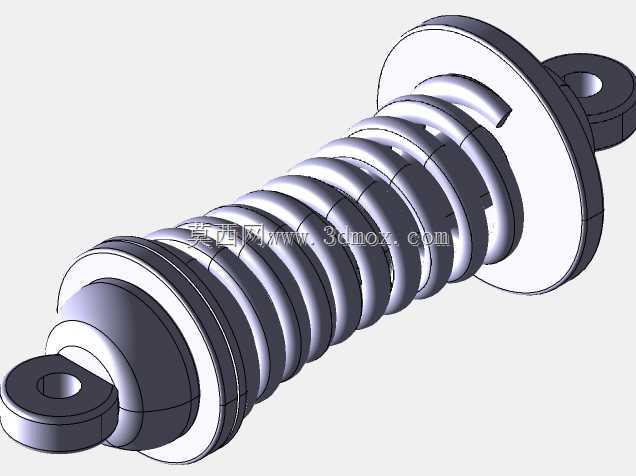

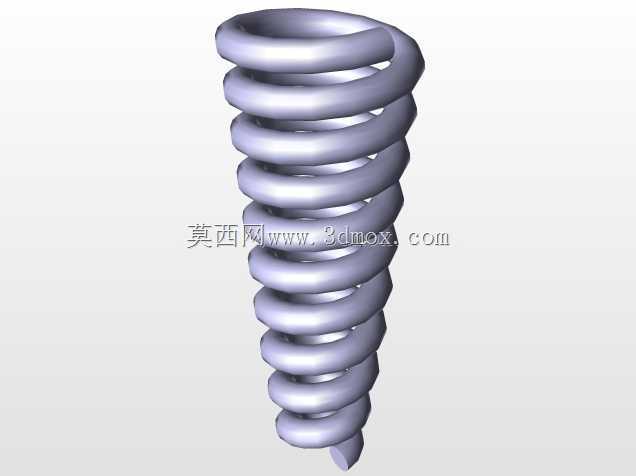

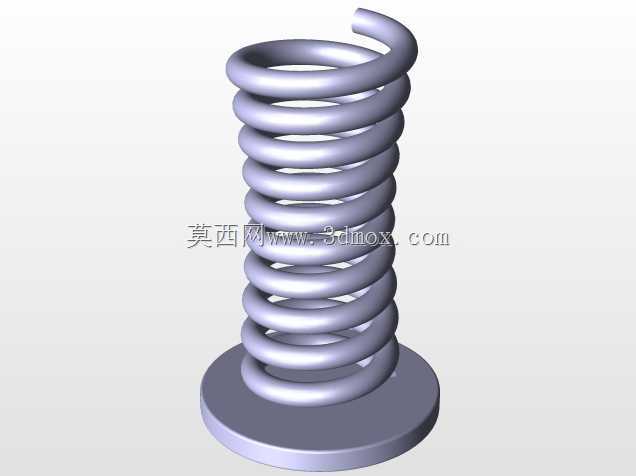

在乘用车底盘系统的开发环节，减震器集成式悬架总成是决定行驶平顺性与操控稳定性的核心部件，这类结构广泛应用于家用轿车、城市SUV的前后桥承载部位，承担着滤除路面颠簸冲击、约束车轮跳动轨迹、传递车身与车轮间各向力与力矩的作用。不同于分体式悬架的分散布置，该集成结构将阻尼减震芯、螺旋弹簧、上下安装吊耳、弹簧限位座做同轴整合，大幅缩减了底盘布置所需的纵向空间，适配前置前驱车型紧凑的机舱与轮舱布局。从功能特性来看，该总成的螺旋弹簧采用等节距变径设计，中段簧丝节距略大于两端，可在车轮小幅跳动时提供偏软的弹性系数，过滤铺装路面的细碎振动，当车轮遇到较大坑洼产生大行程跳动时，弹簧两端并圈段接触后整体刚度快速提升，避免悬架击穿撞击限位块，匹配的筒式阻尼芯采用双向作用阀系结构，拉伸行程的阻尼力设定为压缩行程的1.2-1.5倍，既可以在弹簧回弹时快速耗散振动能量，又不会在压缩阶段产生过硬的冲击传递到车身。设计过程中，上下安装吊耳采用带橡胶衬套的铰接结构，衬套的径向刚度与轴向刚度做差异化匹配，径向预留3-5度的摆动余量，可补偿车轮跳动时的主销角度变化，同时隔绝高频振动向车身的传递，吊耳的安装孔位采用通用化尺寸设计，可适配同平台多款车型的副车架与转向节安装接口，降低整车开发的零件通用化成本。从安装边界来看，总成处于最大压缩行程时，弹簧护罩与上安装座预留12mm的安全间隙，避免金属部件硬接触产生异响，最大拉伸行程时，减震芯的外露长度不超过总行程的85%，防止芯杆被拉脱造成结构失效，总成的外径轮廓控制在110mm以内，可避开轮辋内侧的刹车管路、轮速传感器线束等周边部件，预留足够的跳动安全距离。在实际装车匹配时，该结构的初始安装预紧力根据整车整备质量做对应调校，空载状态下弹簧的预压缩量设定为总行程的15%，保证车辆在空载过弯时提供足够的侧倾支撑，满载状态下悬架的静挠度控制在120-150mm区间，兼顾乘员的乘坐舒适性与载货时的承载能力，上下吊耳的铰接轴线与整车的侧倾中心做匹配校准，确保车轮上下跳动时前束角、外倾角的变化量处于设计阈值内，减少轮胎的异常磨损。
