螺旋桨式高空侦察战机外观结构设计

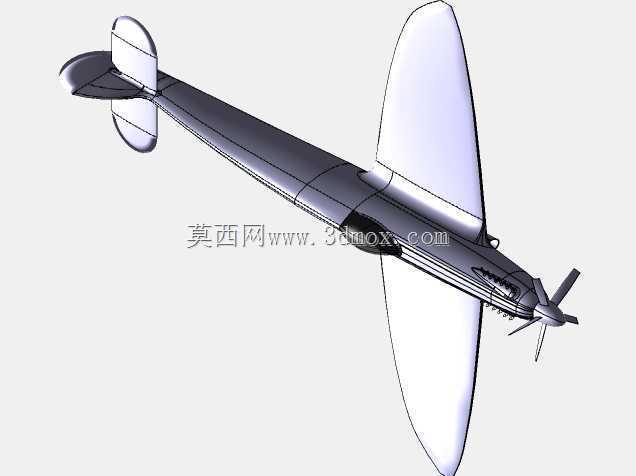

该螺旋桨战机的三维结构设计，首先围绕高空长航时侦察与低空突防作战的核心应用场景展开，整体气动布局采用下单翼常规构型，在保证结构强度的同时最大化降低飞行阻力，适配中低空亚音速飞行的作战需求。机身采用流线型纺锤体设计，前段预留活塞式发动机安装舱位，匹配前置三叶螺旋桨的动力输出结构，桨叶扭转角度经过气动优化，可在不同转速区间维持较高推进效率，同时降低桨尖涡流带来的气动噪声。座舱段设置于机身前段上部，整体凸起高度经过严格控制，既保证飞行员前向与侧向观测视野，又不会额外增加过多迎风阻力，座舱盖采用曲面流线造型，与机身蒙皮平滑过渡，避免出现气流分离区。机翼采用椭圆平面形状设计，翼型选用低速高升力翼型，翼根处与机身承力框直接连接，内部预留燃油箱、航电设备与起落架收纳舱的安装空间，机翼后缘设置可偏转襟翼与副翼结构，分别负责起降阶段的增升控制与飞行过程中的滚转姿态调整，翼尖做圆弧修型处理，有效降低诱导阻力，提升巡航阶段的燃油经济性。尾翼部分采用常规单垂尾加水平尾翼的布局，垂尾后缘设置方向舵，水平尾翼后缘设置升降舵，三个操纵面的偏转角度范围经过匹配计算，可保证战机在全飞行包线内的操纵稳定性，尾翼与机身尾部的连接结构采用一体化承力设计，避免高速气流下出现结构震颤。起落架采用后三点式收放结构，主起落架收纳于机翼根部舱室内，尾轮收纳于机身尾部下方，收放机构的运动路径经过干涉校验，全程不会与周边结构、管路出现碰撞，收起后舱门完全贴合机身外表面，保证整机气动外形的连续性。从安装边界来看，机身前段发动机舱的接口尺寸匹配主流活塞航空发动机的安装点位，预留的油路、电路通道可直接对接机载燃油系统与航电系统，机翼下方预留的外挂点接口可适配副油箱、侦察吊舱或轻型弹药的安装，接口载荷经过强度校核，可满足常规外挂载荷的承载需求。整体结构设计过程中，每一处曲面过渡都做了连续性校验，既保证气动性能的最优表现，也兼顾了蒙皮加工的工艺可行性，降低后续钣金成型与装配的难度，可直接用于航空教学演示、作战仿真场景搭建，也可作为同类型螺旋桨战机改型设计的结构参考基底。
