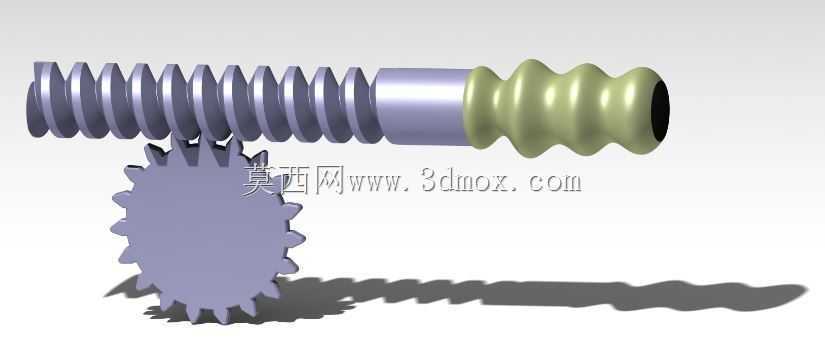

蜗杆与扇形齿轮啮合传动结构

这套蜗杆扇形齿轮啮合结构，常见于小行程角度调节类机械的传动环节，比如小型阀门的开度调节机构、精密仪器的微调旋钮组件、低压电器的操作机构里都能见到这类结构的应用，核心是把蜗杆的连续旋转输入，转化为扇形齿轮的往复摆动输出，不需要整周旋转的工况下，用扇形齿轮替代完整齿轮能大幅压缩安装空间，减少不必要的材料消耗。从结构设计逻辑来看，蜗杆采用单头梯形齿廓，导程角匹配啮合摩擦角，具备反向自锁特性，也就是说只能由蜗杆带动扇形齿轮动作，扇形齿轮侧的外力无法驱动蜗杆转动，这一特性在需要位置锁定的调节场景里非常实用，比如手动调节完开度后不需要额外增加锁止结构，就能保持当前位置不会因为负载反冲出现位移。蜗杆的杆身分为三段结构，左侧是完整的啮合齿段，长度覆盖扇形齿轮的全摆动行程对应的啮合区间，中间是光滑的轴颈段，用来装配支撑轴承或者轴套，作为蜗杆转动的径向支撑基准，右侧的波纹段是手轮或者驱动连接件的安装位，波纹结构能增大连接摩擦力，避免驱动件和蜗杆之间出现周向打滑。扇形齿轮的齿廓是和蜗杆匹配的渐开线齿形，齿顶圆、齿根圆的参数完全和蜗杆的模数匹配，啮合侧隙控制在0.02-0.05mm区间，既不会因为侧隙过大出现调节空程，也不会因为侧隙过小导致转动卡滞。安装边界上，蜗杆的轴线和扇形齿轮的回转轴线空间垂直，属于交错轴传动，两个零件的中心距公差需要控制在IT7级精度范围内，中心距偏差过大会导致啮合接触区偏移，加剧齿面磨损甚至出现卡齿问题。扇形齿轮的摆动角度范围由其齿段的圆心角决定，这套结构的扇形齿段圆心角约为120度，对应输出的摆动行程足够覆盖多数小角度调节的工况需求，齿轮本体的中心位置预留有轴孔，用来安装回转轴，轴孔和齿面的同轴度公差控制在0.01mm以内，避免转动过程中出现齿面啮合间隙波动。实际应用中，这类结构的蜗杆一般采用45号钢调质处理，齿面高频淬火提升耐磨性，扇形齿轮如果是轻载工况可以采用POM或者尼龙材质降低传动噪音，重载工况则采用40Cr调质后齿面氮化处理，保证足够的接触疲劳强度。设计建模过程中，需要先确定传动比、输出摆动角度、额定负载这几个核心参数，再反推蜗杆的模数、导程、齿段长度，以及扇形齿轮的分度圆半径、齿段圆心角、安装孔位尺寸，装配时要保证蜗杆的轴向窜动量控制在0.01mm以内，否则会导致啮合过程中齿面接触应力不均，缩短零件使用寿命。
