可调节旋转支撑轴承座接头结构

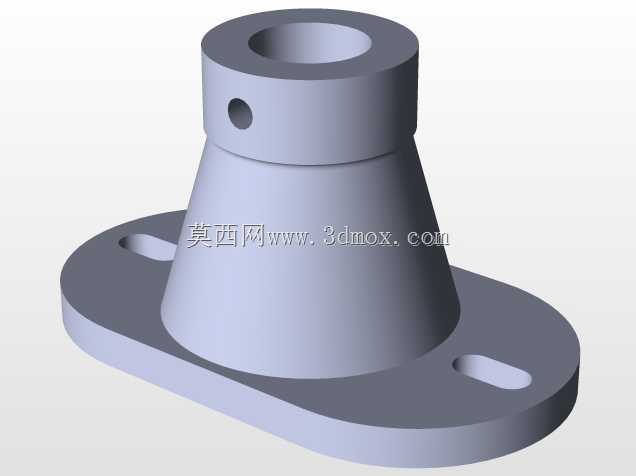

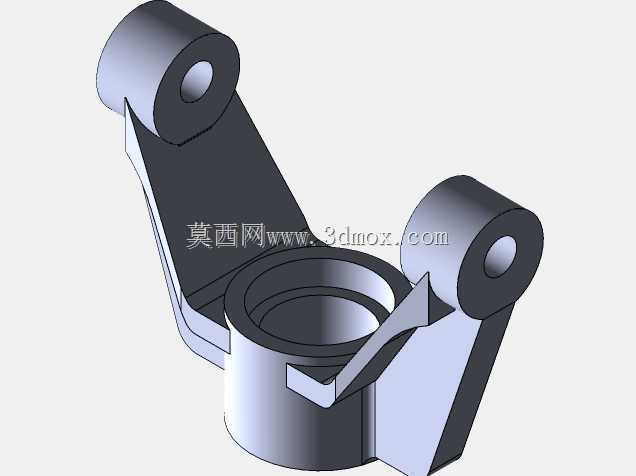

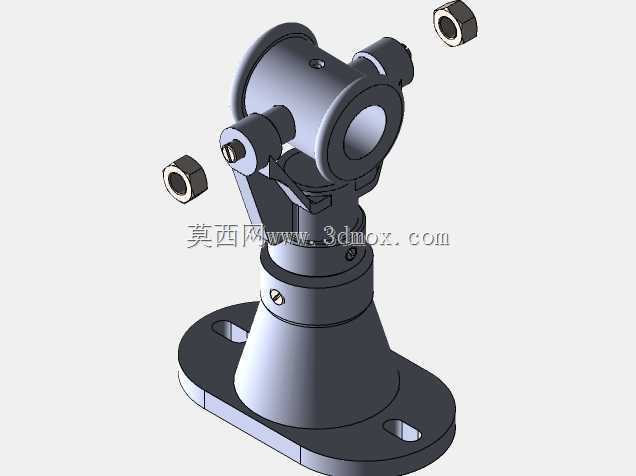

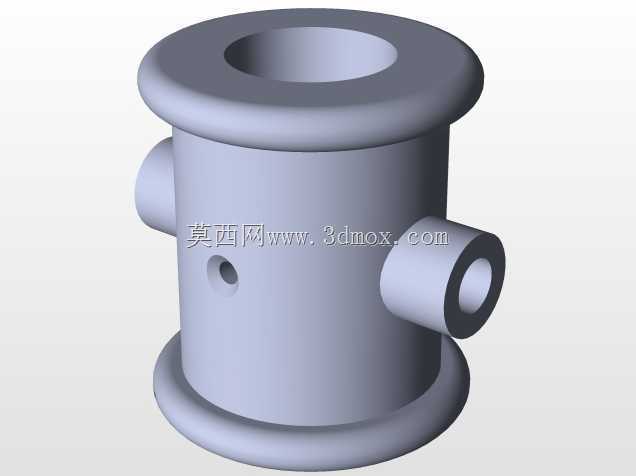

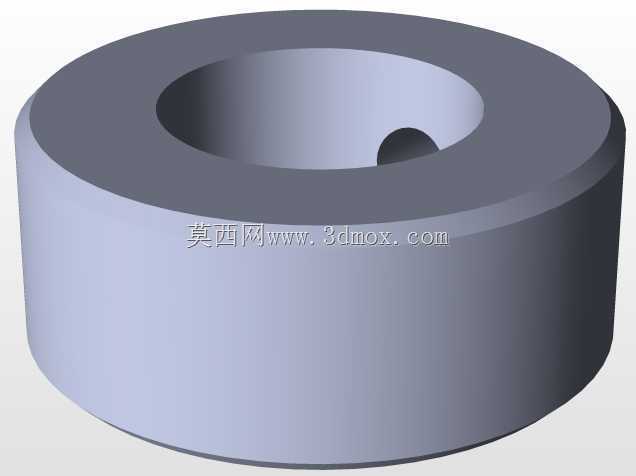

该类旋转支撑接头结构，多应用在需要多自由度角度调整的工业设备管线连接、工装夹具定位、小型执行机构支撑场景中，比如自动化产线上的气动管路转向支撑、检测设备的探头角度调节支架、小型工装的工件姿态调整工位，都能见到同原理结构的实际应用。从结构功能来看，底部带安装孔的法兰底座承担整体承载作用，底座通过锥台过渡段连接中部旋转支撑段，可实现绕垂直轴线的360度周向旋转，上部铰接结构可实现俯仰角度的调整，两端的轴孔用于穿装连接轴或者外接管路，配套的锁紧螺母用于在角度调整到位后锁止位置，避免工作过程中出现角度偏移。设计过程中首先要明确承载边界，底座的两个长圆形安装孔适配M6-M8规格的安装螺栓，安装孔中心距根据承载需求设定在45mm-60mm区间，底座整体宽度控制在70mm左右，可直接固定在型材台面或者设备安装板上，不需要额外加工转接板。中部旋转段采用轴套配合结构，配合间隙控制在0.02mm-0.05mm之间，既保证旋转动作顺畅无卡滞，又能避免径向窜动影响上部结构的定位精度，旋转段的锁紧螺钉采用内六角平端紧定螺钉，锁止时不会损伤配合轴面，方便后续拆解维护。上部铰接结构的轴孔与外接部件采用间隙配合，两侧的锁紧螺母采用细牙螺纹，锁止后具备足够的防松能力，即便在设备存在小幅振动的工况下也不会出现松脱。整个结构的所有组件拆分建模时，都遵循机械加工的工艺合理性，底座、旋转段、铰接座都采用切削加工可实现的结构，没有出现倒扣或者无法加工的异形曲面，每个配合面都预留了合理的公差带，装配时可按照从下到上的顺序依次组装，先将旋转轴压入底座锥台段的轴孔，再套装中部旋转套筒，之后安装上部铰接支座，最后穿装两端连接轴并拧上锁紧螺母即可完成总装。实际选型应用时，可根据实际承载的重量调整各段轴径尺寸，如果用于管路连接场景，可将上部轴孔设计为通孔走气或者走油，搭配密封圈实现旋转状态下的介质密封，拓展结构的适用场景。
