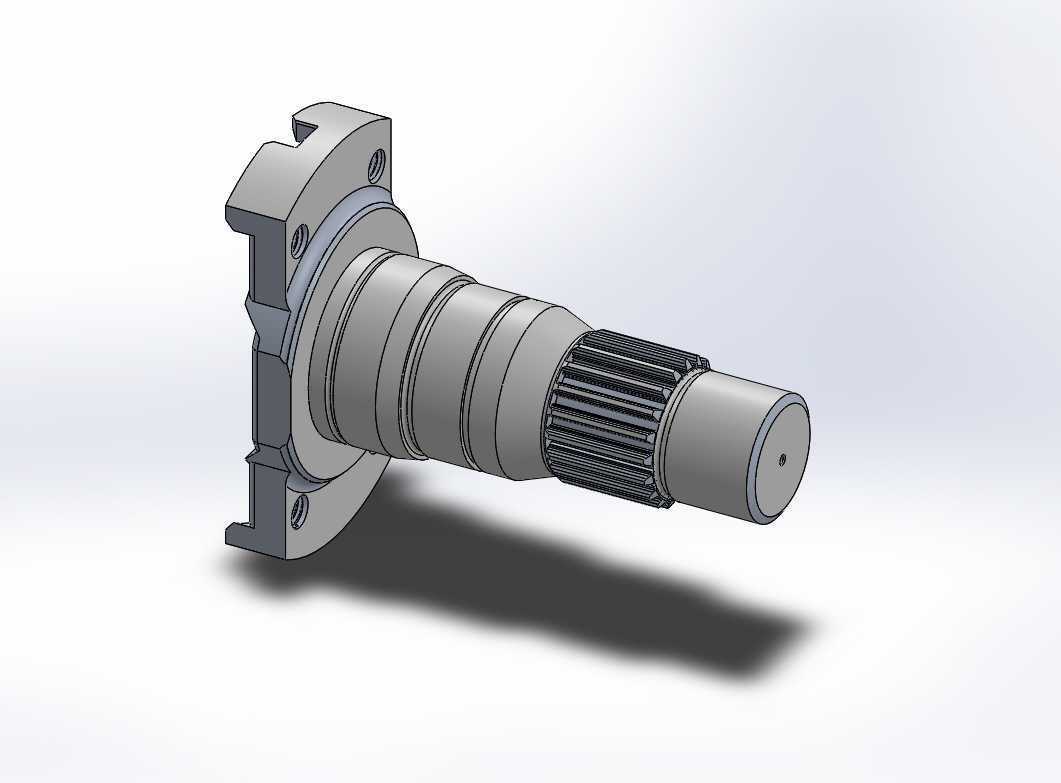

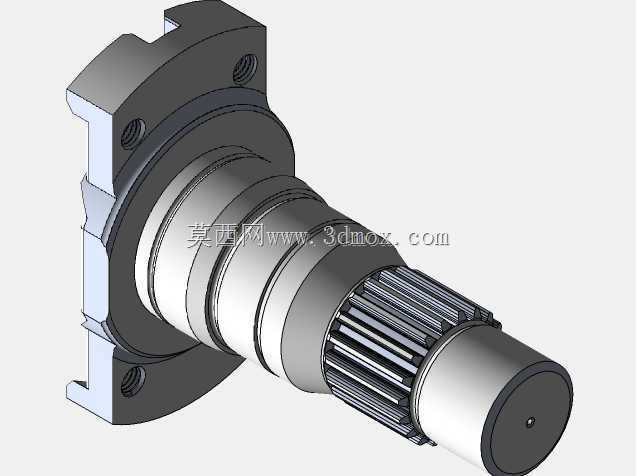

带法兰花键端动力输出传动轴结构

这款带法兰安装结构的花键输出轴，主要应用在需要稳定扭矩传递、轴向定位精度要求较高的传动链路中，常见于动力总成的末端动力输出工位，承担将变速机构输出的旋转扭矩传递至执行端负载的核心作用。从结构设计来看，轴身采用多阶梯变径设计，不同轴径段分别对应轴承安装位、密封件配合位、轴向定位轴肩以及花键传动段，各段轴径的过渡位置均设计有合理的圆角过渡，避免热处理及交变载荷作用下出现应力集中开裂的问题。端部的法兰盘采用三耳式安装结构，法兰端面加工有定位止口与螺栓过孔，安装时止口与对接壳体的定位孔配合实现径向定位，螺栓穿过过孔锁紧后可将轴的轴向位置完全固定，同时法兰盘与轴身结合位置设计有卸荷槽，降低装配应力对轴根部位的疲劳强度影响。花键段采用矩形花键结构，齿形经过参数优化，配合间隙控制在合理范围内，既保证扭矩传递过程中齿面受力均匀，也能补偿少量的安装同轴度误差，避免花键副出现偏磨、卡滞的问题。轴身的轴承安装段尺寸公差按照IT6级精度设计，表面粗糙度控制在Ra0.8以内，保证与滚动轴承内圈的过盈配合量符合装配要求，密封件配合段则设计有符合密封圈安装标准的沟槽尺寸，可适配标准规格的旋转轴唇形密封圈，防止传动箱内的润滑油泄漏同时阻挡外部粉尘进入轴承腔。轴的末端中心加工有标准中心孔，作为轴类零件磨削加工、动平衡校正的工艺基准，同时也可适配轴向定位顶针的安装需求。在实际选型适配时，需要重点核对法兰止口直径、螺栓孔分布圆直径、各轴承位轴径、花键参数以及轴的总长度，确保安装后轴的轴向窜动量在设计允许范围内，花键段与对接内花键的啮合长度符合扭矩传递要求，避免出现安装干涉、传动异响或者承载能力不足的问题。这类轴类零件在加工过程中通常需要经过调质热处理提升整体韧性，花键齿面、轴承配合面还需要进行高频淬火处理提升表面硬度，保证长期交变载荷下的耐磨性能与使用寿命。
